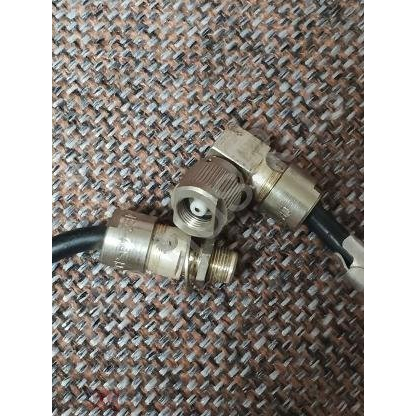

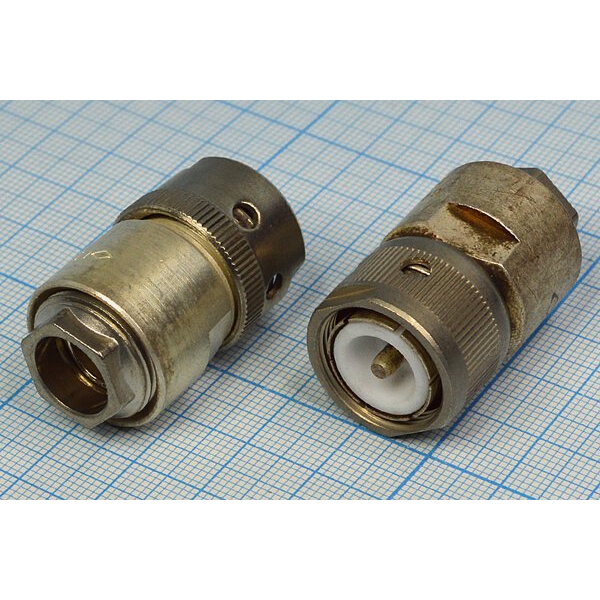

СР50-287ФВ 88-90г «5»

Цена:

33 ₽

В наличии: 14 шт.

ВР0.364.044 ТУ

Технические характеристики

СР50-287ФВ

СР‑50‑287ФВ — это радиочастотный соединитель (разъём‑розетка) коаксиального типа, рассчитанный на волновое сопротивление 50 Ом и применяемый в высокочастотных трактах с диапазоном частот до 10 ГГц. Обычно используется в кабельных соединениях, где требуется надёжная передача ВЧ‑сигнала между разными элементами оборудования.

Расшифровка обозначения

СР — соединитель радиочастотный.
50 — волновое сопротивление 50 Ом.
287 — порядковый номер разработки.
Ф — фторопластовая изоляция (низкие диэлектрические потери, высокая стабильность характеристик).
В — всеклиматическое (всепогодное) исполнение, допускающее эксплуатацию в широком диапазоне температур и влажности.

Основные электрические параметры

Диапазон рабочих частот: от 0 до 10 ГГц (до 10 000 МГц).
Волновое сопротивление: 50 Ом.
Рабочее напряжение (амплитудное значение) порядка 500 В, при этом в нормальных условиях номинальное рабочее напряжение находится в диапазоне 250–350 В.
Переходное сопротивление контактов не более 0,01 Ом, сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Конструкция и материалы

Контакты изготавливаются из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
Изоляция — фторопласт, обладающий высокой электро‑ и термостойкостью, а также низкими потерями на высоких частотах.
Разъём бывает как прямым, так и угловым (кабельный), монтируется на кабели типа РК‑50‑2‑11 и РК‑50‑2‑16 по соответствующим ТУ.

Диапазон температур и надёжность

Рабочий диапазон температур: примерно от −60 °C до +155 °C при нормальной влажности.
Устойчивость к повышенной влажности (до 98 % при +40 °C), пониженному атмосферному давлению (до 5 мм рт. ст.) и ударным нагрузкам до 5000 м/с².
Количество сочленений‑расчленений — не менее 500, наработка при 500 циклах соединения не менее нескольких тысяч часов, срок сохраняемости достигает 15–20 лет при правильном хранении.

Если скажете, в каком именно изделии или тракте вы планируете применять СР‑50‑287ФВ, можно подобрать более точные рекомендации по монтажу и выбору парного разъёма.

Описание

СР50-287ФВ

СР50-287ФВ: угловая кабельная розетка для РЧ-трактов 50 Ом

СР50-287ФВ — коаксиальный радиочастотный соединитель серии СР-50, выполненный в виде угловой кабельной розетки с резьбовым сочленением. Он предназначен для формирования и подключения линий с волновым сопротивлением 50 Ом в аппаратуре связи, измерительной технике, радиочастотных модулях и других специализированных электронных устройствах.

Назначение разъёма СР50-287ФВ

Разъём СР50-287ФВ применяется в электрических цепях радиочастотных трактов. Угловое исполнение особенно полезно там, где кабель требуется вывести параллельно панели, корпусу или плате: это помогает компактно разместить соединение и уменьшить изгиб гибкого коаксиального кабеля.

Модель относится к кабельным розеткам с гнездовым центральным контактом. Сочленение выполняется резьбовым способом с метрической резьбой М6×0,5, что обеспечивает механически надёжную фиксацию соединения и стабильность параметров РЧ-линии при эксплуатации.

Основные характеристики

Параметр	Значение
Тип изделия	Кабельная угловая розетка
Серия	СР-50
Волновое сопротивление	50 Ом
Способ сочленения	Резьбовой
Размер основного соединения	М6×0,5
Предельная частота	До 9,5 ГГц
Рабочее напряжение	До 300 В в нормальных условиях
Сопротивление контактов	Не более 0,01 Ом
Диапазон рабочих температур	От −60 до +155 °C
Относительная влажность	До 98% при +35 °C
Габариты	Около 23,0 × 10,1 × 24,0 мм
Масса	Около 11,5 г
Ресурс сочленений	До 250 циклов
Срок сохраняемости	15 лет

Приведённые параметры соответствуют данным для исполнения по ВР0.364.015ТУ; при подборе для ответственной аппаратуры следует сверять конкретную маркировку, ТУ и документацию на партию изделия.

Конструкция и материалы

Корпус СР50-287ФВ изготовлен из латуни и имеет защитное металлическое покрытие — серебряное или никелевое в зависимости от исполнения. Центральный контакт выполнен из бронзы с серебряным покрытием. Такое сочетание материалов способствует низкому переходному сопротивлению и сохранению электрических характеристик в радиочастотном тракте.

В качестве изолятора используется фторопласт. Этот материал важен для ВЧ-разъёмов благодаря хорошим диэлектрическим свойствам и способности работать в широком температурном диапазоне.

Совместимые кабели и ответные части

СР50-287ФВ рассчитан на монтаж с гибкими коаксиальными кабелями РК50-2-11 и РК50-2-16. Разъём является негерметичным, поэтому при использовании в оборудовании с повышенными требованиями к герметизации необходимо предусмотреть конструктивную защиту соединительного узла.

В качестве ответных частей для данного исполнения указываются соединители СР50-281ФВ и СР50-267ФВ. Перед монтажом необходимо убедиться в соответствии ответного разъёма по механическому интерфейсу, типу контакта, резьбе и допустимому частотному диапазону.

Где применяется СР50-287ФВ

Угловая розетка СР50-287ФВ подходит для задач, где требуется передавать высокочастотный сигнал по 50-омному коаксиальному тракту и одновременно сохранить компактную компоновку оборудования. Типовые области применения включают:

Радиопередающие и радиоприёмные устройства.
Измерительные ВЧ-установки и лабораторные стенды.
Аппаратуру связи и телеметрии.
Системы контроля, управления и передачи сигналов.
Специализированную промышленную, авиационную и приборную электронику.
Ремонт, модернизацию и восстановление аппаратуры с разъёмами серии СР-50.

При проектировании линии важно учитывать не только тип разъёма, но и параметры кабеля, качество разделки, длину открытого участка центральной жилы, состояние экрана и согласование всего тракта на 50 Ом. Это особенно критично при работе на частотах, приближающихся к верхней границе диапазона СР50-287ФВ.
