СР50-282ФВ: радиочастотная приборно-кабельная вилка для 50-омных трактов

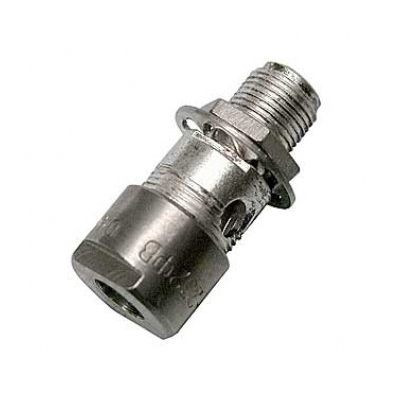

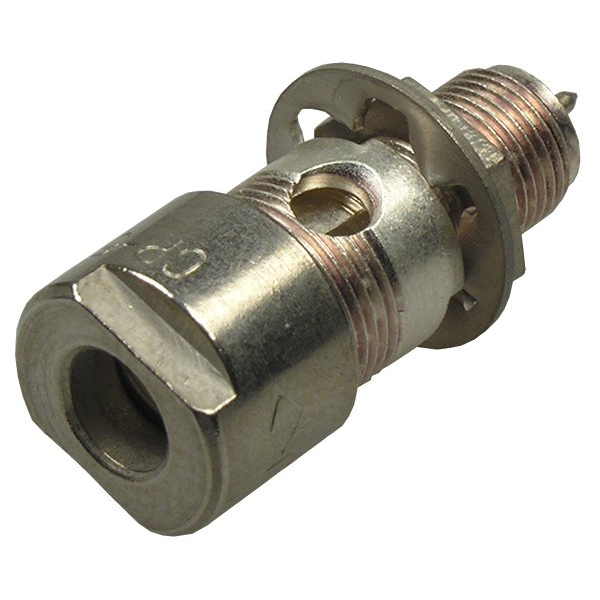

СР50-282ФВ — прямой негерметичный коаксиальный радиочастотный соединитель типа «вилка», рассчитанный на применение в 50-омных ВЧ-трактах. Конструкция с резьбовым сочленением обеспечивает механически устойчивое подключение кабеля к прибору, блоку или другой части радиоэлектронной аппаратуры.

Разъём используется при объёмном монтаже и подходит для систем, где особенно важны стабильность волнового сопротивления, экранирование и надёжность контакта. СР50-282ФВ предназначен для присоединения гибких коаксиальных кабелей РК50-2-21 и РК50-2-22.

Основные характеристики СР50-282ФВ

Указанные параметры характерны для исполнения СР-50-282ФВ с фторопластовой изоляцией и резьбовым соединением.

Конструктивные особенности

Маркировка СР50-282ФВ отражает принадлежность изделия к серии радиочастотных соединителей с волновым сопротивлением 50 Ом. Буква «Ф» обозначает фторопластовый изолятор, а исполнение «В» относится к вилочному типу соединителя.

Фторопластовый диэлектрик позволяет использовать разъём в расширенном температурном диапазоне. В отличие от вариантов с полиэтиленовой изоляцией, исполнение с фторопластом рассчитано на работу до +155 °C, что делает его применимым в аппаратуре с повышенным тепловым режимом.

Резьбовой способ соединения М12×0,75 особенно полезен в условиях вибрации, механических нагрузок и необходимости обеспечить фиксированное положение разъёма. Он снижает риск самопроизвольного разъединения и помогает поддерживать стабильные электрические параметры ВЧ-линии.

Где применяется СР50-282ФВ

Разъём СР50-282ФВ применяется в электрических цепях радиочастотных трактов, где требуется соединять коаксиальные кабели с оборудованием либо отдельными узлами аппаратуры. Типичные области использования:

• контрольно-измерительные и испытательные комплексы;

• радиопередающая и радиоприёмная аппаратура;

• средства связи и телеметрии;

• лабораторные ВЧ-установки;

• промышленная электронная аппаратура;

• системы автоматизации, диагностики и мониторинга;

• специализированная аппаратура, работающая при пониженных и повышенных температурах.

Благодаря сопротивлению 50 Ом соединитель подходит для трактов, в которых требуется согласование источника сигнала, кабеля и нагрузки. Нарушение согласования в ВЧ-системах способно увеличить отражения сигнала и коэффициент стоячей волны, поэтому важно применять разъём вместе с совместимым 50-омным кабелем и ответной частью.

Преимущества разъёма

К ключевым достоинствам СР50-282ФВ относятся:

• стабильное волновое сопротивление 50 Ом для ВЧ-сигналов;

• работа на частотах до 9,5 ГГц;

• компактные размеры при приборно-кабельной конструкции;

• резьбовое соединение с повышенной механической фиксацией;

• серебряное покрытие контактных элементов, способствующее низкому переходному сопротивлению;

• фторопластовая изоляция для эксплуатации от −60 до +155 °C;

• возможность многократного соединения и разъединения;

• совместимость с кабелями РК50-2-21 и РК50-2-22.

Рекомендации по монтажу

При установке СР50-282ФВ важно сохранить геометрию коаксиального тракта: центральный проводник не должен замыкаться на корпус, а экран кабеля должен иметь надёжный электрический контакт с корпусом соединителя. Повреждение фторопластового изолятора, нарушение пайки центрального контакта или некачественная заделка оплётки могут ухудшить согласование и увеличить потери на высоких частотах.

Для получения стабильных характеристик следует:

• использовать кабель, предусмотренный для данного исполнения;

• соблюдать размеры зачистки центральной жилы и экрана;

• не допускать перегрева фторопластового изолятора при пайке;

• контролировать отсутствие короткого замыкания между центральным контактом и корпусом;

• проверять надёжность резьбового сочленения после монтажа;

• при работе в ВЧ-тракте измерять КСВН, затухание и целостность экрана.

СР50-282ФВ остаётся практичным решением для построения надёжных коаксиальных соединений в аппаратуре с волновым сопротивлением 50 Ом, особенно когда требуется сочетание компактности, температурной стойкости и прочной резьбовой фиксации.
