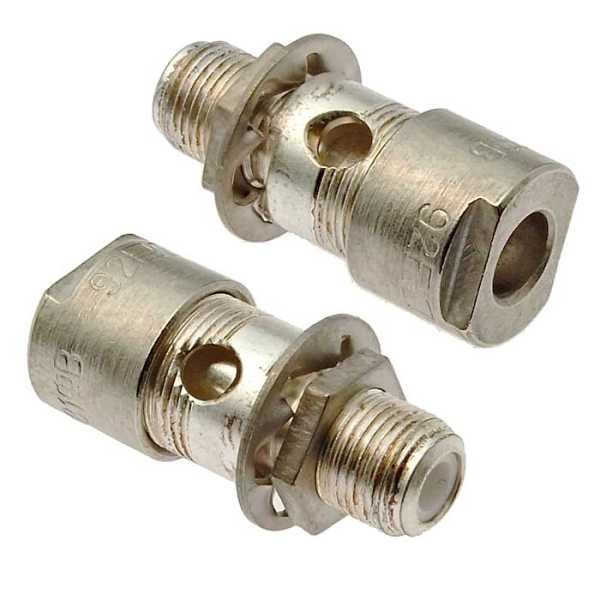

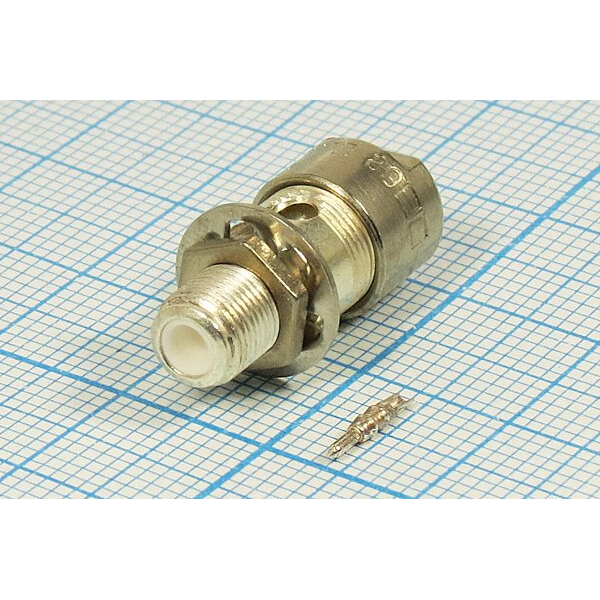

СР50-281ФВ «5»

Цена:

26 ₽

В наличии: 432 шт.

ВР0.364.044 ТУ

Технические характеристики

СР50-281ФВ

СР50-281ФВ — это радиочастотный соединитель (вилка приборно-кабельная) типа СР50, предназначенный для работы в электрических цепях радиочастотных трактов.

Основные характеристики

Соединитель имеет волновое сопротивление 50 Ом и изготовлен с использованием фторопласта (Ф) в качестве материала изоляции опорной шайбы. Диапазон рабочих частот достигает 0–10 ГГц (до 9500 МГц по некоторым данным), с рабочим напряжением до 500 В. Габаритные размеры составляют 11×24,3 мм, тип контактов — штыревой с диаметром 0,84 мм, корпус из латуни с никелевым покрытием.

Конструкция и применение

Это приборно-кабельная вилка с резьбовым соединением (М6х0,75 или М6х0,5), предназначенная для соединения кабелей с приборами или частями аппаратуры в радиоэлектронной технике. Подходит для эксплуатации в диапазоне температур от -60°C до +100°C (или выше по ТУ), с наработкой на отказ до 100 000 часов и сроком хранения не менее 15 лет. Тип канала соответствует рисунку 6 по ВР0.364.015 ТУ (4,0/1,2).

Описание

Назначение соединителя СР50-281ФВ «5»

СР50-281ФВ «5» — радиочастотный соединитель типа СР50, представляющий собой приборно-кабельную вилку. Изделие предназначено для работы в электрических цепях радиочастотных трактов и обеспечивает соединение кабелей с приборами или отдельными частями радиоэлектронной аппаратуры.

Соединитель выпускается в соответствии с техническими условиями ВР0.364.044 ТУ. Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям приёмки по данному нормативному документу.

Технические характеристики

Ключевые параметры соединителя определяют его применимость в радиочастотных цепях:

Волновое сопротивление — 50 Ом.
Материал изоляции опорной шайбы — фторопласт (Ф), что отражено в обозначении изделия.
Диапазон рабочих частот — от 0 до 10 ГГц; по отдельным данным — до 9500 МГц.
Рабочее напряжение — до 500 В.
Габаритные размеры — 11 на 24,3 мм.
Тип контактов — штыревой, диаметр контакта 0,84 мм.
Материал корпуса — латунь с никелевым покрытием.
Резьбовое соединение — М6 на 0,75 или М6 на 0,5.
Тип канала — соответствует рисунку 6 по ВР0.364.015 ТУ (4,0 на 1,2).

Конструкция и особенности

Конструктивно СР50-281ФВ «5» выполнен как приборно-кабельная вилка с резьбовым соединением. Применение фторопласта в качестве материала изоляции опорной шайбы обеспечивает стабильность электрических параметров в широком диапазоне частот.

Корпус из латуни с никелевым покрытием обладает коррозионной стойкостью и защищает контактную часть от внешних воздействий. Штыревой контакт диаметром 0,84 мм обеспечивает надёжное электрическое соединение в составе радиочастотного тракта.

Условия эксплуатации и надёжность

Соединитель подходит для эксплуатации в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а также при более высоких температурах в соответствии с техническими условиями.

Показатели надёжности изделия:

Наработка на отказ — до 100 000 часов.
Срок хранения — не менее 15 лет.

Применение

СР50-281ФВ «5» применяется в радиоэлектронной технике для соединения кабелей с приборами и частями аппаратуры в радиочастотных трактах. Тип канала 4,0 на 1,2 по рисунку 6 ВР0.364.015 ТУ определяет область совместимости изделия с соответствующими ответными частями тракта.

Изделие востребовано при построении измерительных, связных и других радиочастотных систем, где требуется стабильное волновое сопротивление 50 Ом и работа в диапазоне до 10 ГГц.
