Назначение

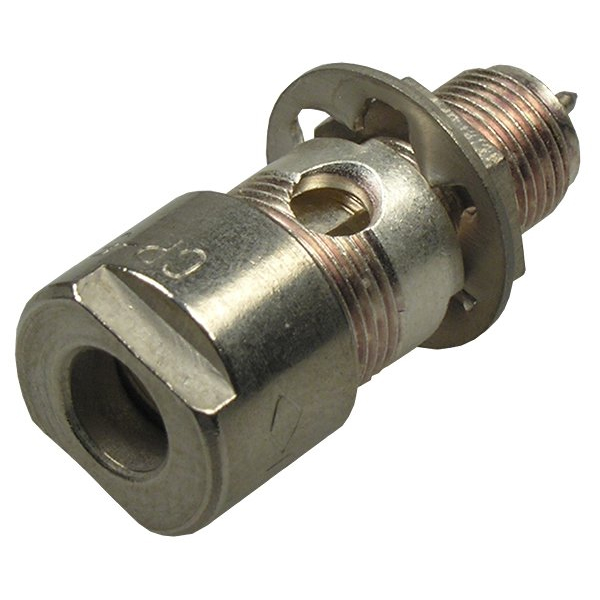

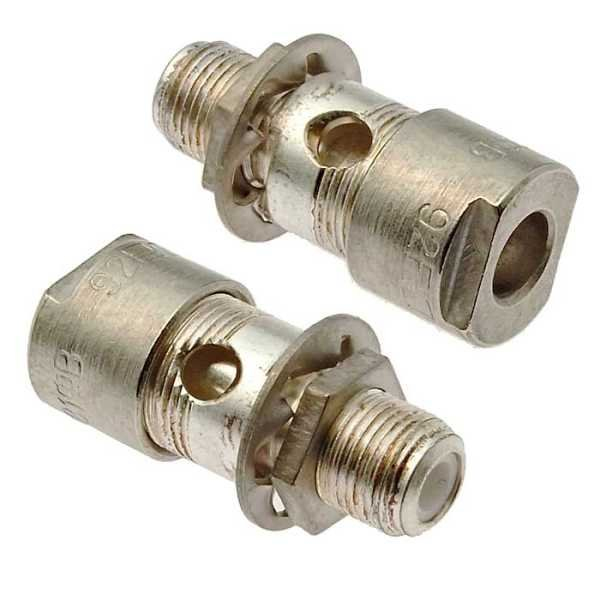

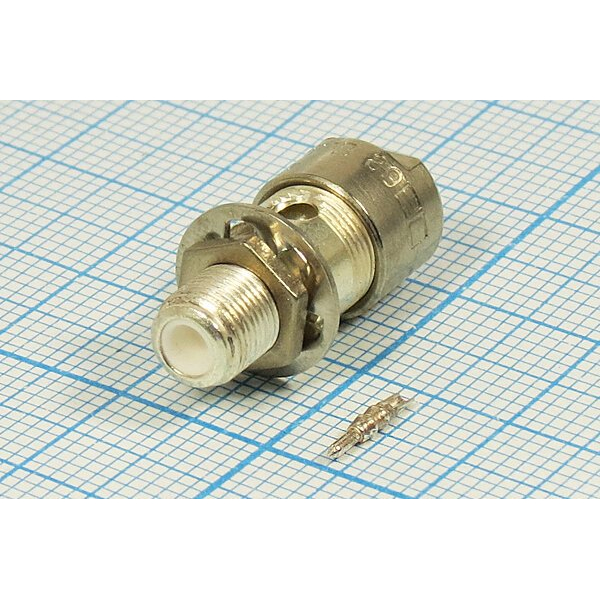

СР50-281ФВ — это радиочастотный соединитель в виде вилки приборно-кабельного типа, предназначенный для работы в электрических цепях радиочастотных трактов. Изделие применяется для соединения кабелей с приборами или частями радиоэлектронной аппаратуры, обеспечивая передачу высокочастотного сигнала с минимальными потерями. Конструкция соединителя рассчитана на резьбовое сочленение, что обеспечивает надёжный механический контакт и стабильность электрических параметров при эксплуатации в составе радиоэлектронных устройств.

По своим характеристикам данный соединитель относится к типу СР — радиочастотный, и представляет собой негерметичный вариант исполнения. Это означает, что он не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред, однако полностью пригоден для использования в стандартных условиях эксплуатации приборов и аппаратуры.

Основные технические характеристики

Соединитель СР50-281ФВ обладает следующими подтверждёнными параметрами:

• Волновое сопротивление — 50 Ом.
• Диапазон рабочих частот — от 0 до 10 ГГц (по некоторым данным — до 9500 МГц).
• Рабочее напряжение — до 500 В.
• Габаритные размеры — 11 на 24,3 мм.
• Материал изоляции — фторопласт (обозначение «Ф» в маркировке).
• Корпус — латунь с никелевым покрытием.
• Контакты — штыревые круглые диаметром 0,84 мм.
• Размер основного соединения — М6 на 0,5 по ТУ ВР0.364.015.
• Тип сочленения — резьбовой (номер разработки 281).

Указанные параметры определяют область применения соединителя и его совместимость с соответствующими ответными частями радиочастотных трактов.

Условия эксплуатации и надёжность

Соединитель СР50-281ФВ рассчитан на работу в широком температурном диапазоне: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия (или выше). Такие характеристики позволяют использовать изделие как в составе аппаратуры, эксплуатируемой в холодных климатических зонах, так и в условиях умеренного и жаркого климата.

Показатели надёжности также подтверждены: наработка составляет до 100 000 часов, а срок сохраняемости — 15 лет. Это свидетельствует о высокой долговечности соединителя и его пригодности для длительной эксплуатации в составе ответственного радиоэлектронного оборудования.

Применение и конструктивные особенности

Благодаря резьбовому типу сочленения и конструктивному исполнению в виде вилки приборно-кабельного типа, соединитель СР50-281ФВ обеспечивает надёжное и стабильное соединение кабеля с прибором или блоком аппаратуры. Применение фторопласта в качестве изоляции гарантирует сохранение электрических параметров в широком диапазоне температур, а латунный корпус с никелевым покрытием защищает изделие от коррозии и механических повреждений.

Штыревые круглые контакты диаметром 0,84 мм и основной размер соединения М6 на 0,5 обеспечивают точную механическую стыковку с ответными частями, соответствующими данному типоразмеру. Соединитель востребован в производстве и эксплуатации радиоэлектронной аппаратуры, измерительных приборов и систем передачи высокочастотных сигналов, где требуется стабильное волновое сопротивление 50 Ом и работа в диапазоне до 10 ГГц.

Сведения о приёмке и годе выпуска

Данный экземпляр соединителя СР50-281ФВ имеет приёмку «1» и год выпуска 91. Эти сведения подтверждают, что изделие прошло соответствующую приёмку и относится к продукции, выпущенной в указанный период. Артикул товара — 40997. Производитель в предоставленных данных не указан.
