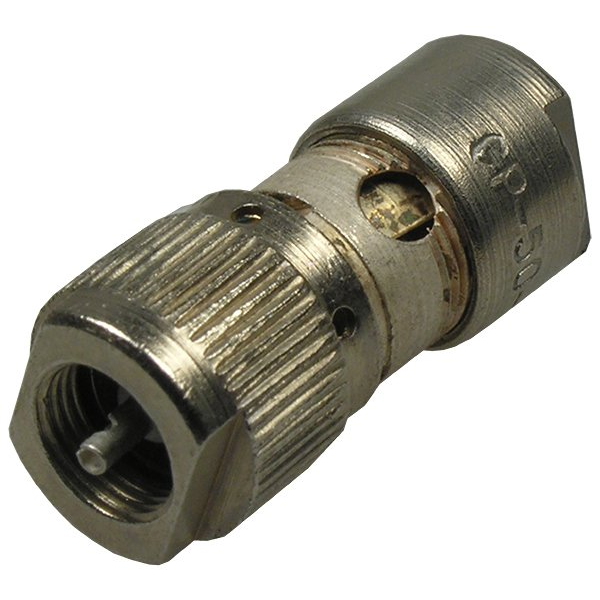

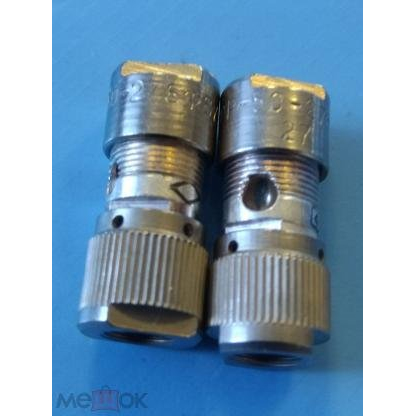

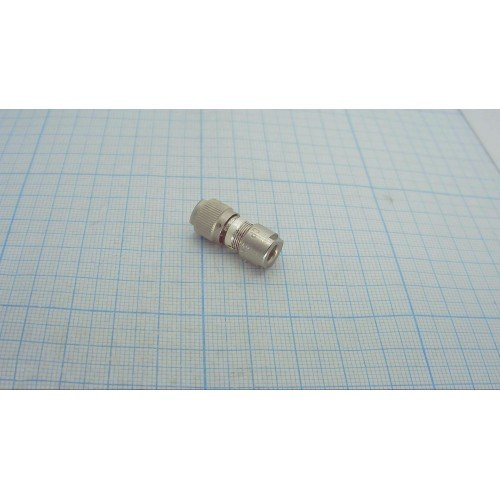

СР50-276ФВ 94г «5»

Цена: ПОД ЗАКАЗ

В наличии: 19 шт.

Технические характеристики

СР50-276ФВ «5»

СР50‑276ФВ «5» — это радиочастотный соединитель серии СР50 , выполненный в виде кабельной розетки прямого типа с резьбовым сочленением , предназначенной для работы в ВЧ трактах радиоэлектронной аппаратуры. Указание «5» в маркировке обычно относится к виду приёмки по техусловиям ВР0.364.015 ТУ , регламентирующим технические требования и контроль для данной группы изделий.

Основные параметры и конструкция

Тип разъема — розетка, кабельная, прямая, с резьбовым способом сочленения (ответная часть, как правило, штекер СР50‑154ФВ).
Волновое сопротивление — 50 Ом, что соответствует стандартному коаксиальному тракту для КВЧ‑диапазона.
Диапазон рабочих частот — от 0 до 10 ГГц (в ряде описаний указывается предельная частота до 9,5–10 ГГц).
Количество контактов — один центральный коаксиальный контакт, выполнен в виде гнезда.

Электрические и эксплуатационные характеристики

Рабочее напряжение (амплитудное) — порядка 500 В в нормальных условиях.
Сопротивление контакта штырь‑гнездо — около 10 мОм, что обеспечивает низкие потери в ВЧ‑тракте.
Рабочий ток — до примерно 10 мА, что характерно для маломощных ВЧ‑цепей.

Механические параметры и материалы

Габаритные размеры — примерно 10×26 мм (длина × диаметр), масса около 7,5 г.
Материал корпуса — латунь, с покрытием под никель, что обеспечивает коррозионную стойкость и хороший электрический контакт по корпусу.
Контакт выполнен из бронзы и имеет серебряное покрытие (Ag), что снижает переходное сопротивление и улучшает ВЧ‑характеристики.
Изолятор изготовлен из фторопласта (маркировка «Ф» в названии), что обеспечивает высокую стойкость к высоким температурам и малые диэлектрические потери в широком диапазоне частот.

Условия эксплуатации и совместимость

Рабочий диапазон температур — от −60 до +155 °C, что позволяет использовать разъём в наземной, бортовой и другом оборудовании с широкими климатическими условиями.
Климатическое исполнение — «В» (всеклиматическое), с допустимостью относительной влажности до 98% при температуре +35…+40 °C.
Метод монтажа — кабель крепится на хвостовик с помощью гайки, электрический монтаж контакт — обжим, механический монтаж — объемный.
Рекомендуемые марки кабелей — РК50‑2‑11, РК50‑2‑16 и аналогичные 50‑омные коаксиальные кабели с диаметром изоляции около 2 мм.

Мы можем отдельно разобрать маркировку СР50‑276ФВ по буквам и цифрам и пояснить, как этот разъём встраивается в типовые ВЧ‑тракты.

Описание

Назначение и область применения

СР50-276ФВ «5» представляет собой радиочастотный коаксиальный соединитель серии СР50, выполненный в виде кабельной розетки прямого типа с резьбовым способом сочленения. Изделие предназначено для работы в высокочастотных трактах радиоэлектронной аппаратуры различного назначения, где требуется надёжное разъёмное соединение коаксиальных кабелей с блоками, модулями и антенно-фидерными устройствами.

Разъём рассчитан на эксплуатацию в составе приёмопередающей, измерительной и связной аппаратуры, а также в бортовом и наземном оборудовании, работающем в широком диапазоне климатических условий. Благодаря всеклиматическому исполнению и расширенному температурному диапазону соединитель допускается к применению в устройствах, эксплуатируемых как в отапливаемых помещениях, так и вне их.

Указание «5» в маркировке относится к виду приёмки по техническим условиям ВР0.364.015 ТУ, которые регламентируют технические требования, объём контрольных испытаний и правила приёмки для данной группы радиочастотных соединителей. Год выпуска — 94.

Технические характеристики и конструктивные особенности

Соединитель имеет волновое сопротивление 50 Ом, что соответствует стандартному коаксиальному тракту и обеспечивает согласованную работу с типовыми 50-омными кабелями и элементами ВЧ-трактов. Диапазон рабочих частот составляет от 0 до 10 ГГц, что позволяет использовать разъём в широкополосных системах, включая СВЧ-диапазон.

Основные электрические и эксплуатационные параметры:

Тип разъёма — розетка кабельная прямая с резьбовым сочленением, ответная часть — штекер СР50-154ФВ;
Количество контактов — один центральный коаксиальный контакт, выполненный в виде гнезда;
Рабочее напряжение амплитудное — порядка 500 В в нормальных условиях;
Сопротивление контакта штырь-гнездо — около 10 мОм;
Рабочий ток — до 10 мА, что характерно для маломощных ВЧ-цепей;
Габаритные размеры — примерно 10 на 26 мм (длина на диаметр), масса около 7,5 г;
Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия;
Климатическое исполнение — В, всеклиматическое, с допустимостью относительной влажности до 98 процентов при температуре плюс 35-40 градусов Цельсия.

Материалы и покрытия

Корпус соединителя изготовлен из латуни с покрытием под никель, что обеспечивает коррозионную стойкость и стабильный электрический контакт по корпусу в течение всего срока эксплуатации. Центральный контакт выполнен из бронзы и имеет серебряное покрытие, которое снижает переходное сопротивление и улучшает высокочастотные характеристики тракта. Изолятор изготовлен из фторопласта, на что указывает литера «Ф» в маркировке; этот материал отличается высокой термостойкостью, малой величиной диэлектрических потерь и стабильностью параметров в широком диапазоне частот и температур.

Монтаж и совместимость

Монтаж соединителя на кабель осуществляется с помощью гайки на хвостовике. Электрический монтаж центрального контакта выполняется методом обжима, механический монтаж — объемный. Такая схема обеспечивает надёжную фиксацию кабеля и воспроизводимость электрических характеристик соединения при серийной сборке.

Соединитель рассчитан на применение с 50-омными коаксиальными кабелями, в числе рекомендуемых марок — РК50-2-11, РК50-2-16, а также аналогичные кабели с диаметром изоляции около 2 мм. При выборе кабеля следует учитывать соответствие его геометрических размеров посадочным местам хвостовика и обжимной втулки.

Разъём применяется в составе ВЧ-трактов радиоэлектронной аппаратуры, где требуется многократное сочленение и расчленение без ухудшения электрических параметров. Резьбовой механизм сочленения обеспечивает высокую виброустойчивость и защиту от самопроизвольного разъединения при механических воздействиях, что особенно важно для бортовой и подвижной аппаратуры.
