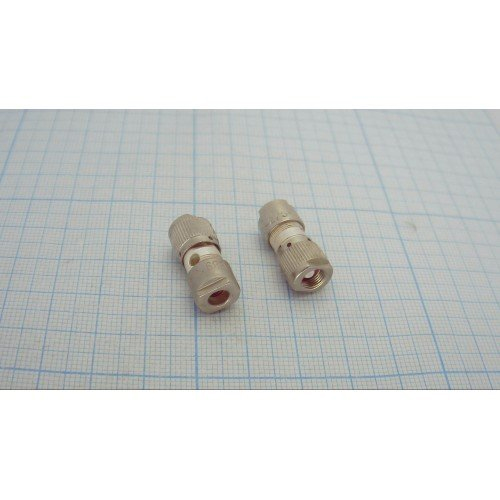

СР50-275ФВ

СР50‑275ФВ — это радиочастотный коаксиальный разъём (розетка) советского/российского производства, относящийся к серии СР для высокочастотных трактов.

Назначение и место в серии

СР50‑275ФВ предназначен для работы в электрических цепях радиочастотных трактов, в том числе при соединении кабелей и приборных линий. Это кабельная прямая розетка с резьбовым (или байонетным, в зависимости от модификации) способом сочленения, рассчитанная на всеклиматическое исполнение по ГОСТ.

Расшифровка маркировки

• СР — соединитель радиочастотный.

• 50 — волновое сопротивление 50 Ом.

• 275 — порядковый номер разработки конструкции.

• Ф — изоляция из фторопласта.

• В — всеклиматическое исполнение.

Электрические и частотные параметры

• Волновое сопротивление — 50 Ом.

• Рабочий диапазон частот — до примерно 9,5–10 ГГц (в зависимости от конкретного техусловия и исполнения).

• Рабочее (амплитудное) напряжение — порядка 350–500 В в нормальных условиях.

• Переходное сопротивление контактов обычно не более 0,01 Ом (штырь–гнездо и корпус–корпус).

Конструкция и материалы

Разъём выполнен как кабельная прямая розетка с резьбовым соединением (размер основного соединения обычно М12×0,75 или аналогичный по ТУ). Корпус и контакты изготавливаются из латуни и бронзы с серебряным покрытием, а изоляция — из фторопласта, что обеспечивает достаточно высокую стабильность параметров в широком диапазоне температур.

Условия эксплуатации

• Диапазон рабочих температур — примерно от −60 °C до +155 °C (в разных источниках указывается до +85 °C для некоторых режимов).

• Относительная влажность до 98% при температуре около +35…+40 °C.

• Разъём рассчитан на несколько сотен сочленений‑расчленений (порядка 500 циклов) и имеет длительный срок сохраняемости и наработки.
