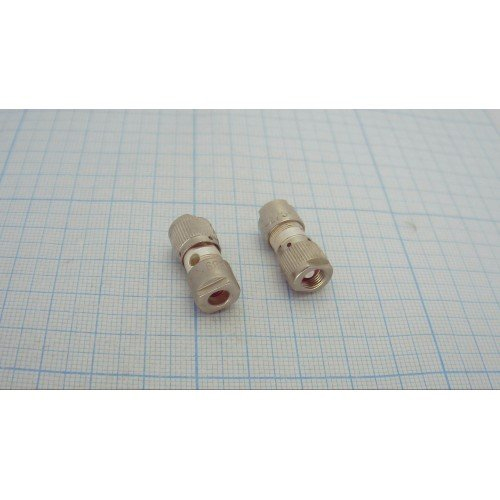

СР50-275ФВ 91г «5»

Цена:

24 ₽

В наличии: 152 шт.

ВР0.364.044 ТУ

Технические характеристики

СР50-275ФВ

СР‑50‑275ФВ — это высокочастотный радиочастотный коаксиальный разъём‑розетка, разработанный в СССР для применения в РЧ‑трактах аппаратуры. В обозначении:

«СР» — соединитель радиочастотный,
«50» — волновое сопротивление 50 Ом,
«275» — порядковый номер разработки,
«Ф» — изолятор из фторопласта,
«В» — всеклиматическое исполнение.

Назначение и конструкция

СР‑50‑275ФВ представляет собой прямую кабельную розетку с резьбовым способом сочленения (обычно резьба М12×0,75). Разъём предназначен для подключения к коаксиальным кабелям марок типа РК50‑2‑11 / РК50‑2‑16 и применяется в электрических цепях радиочастотных трактов, в том числе в измерительной и связной аппаратуре.

Электрические и частотные параметры

Волновое сопротивление — 50 Ом.
Диапазон рабочих частот — примерно 0–10 ГГц (в разных источниках указывают до 9,5–10 ГГц).
Рабочее напряжение (амплитудное) — порядка 350–500 В в нормальных условиях.
Переходное сопротивление контактов не превышает 0,01 Ом.

Материалы и исполнение

Корпус чаще всего выполнен из латуни, контакты — из бронзы с серебряным покрытием, изолятор — из фторопласта. Исполнение «всеклиматическое» означает, что изделие рассчитано на работу в широком диапазоне внешних условий, включая перепады температуры и высокую влажность.

Климатические и механические характеристики

Диапазон рабочих температур — обычно от −60 °C до +85…+155 °C, в зависимости от источника и конкретной ревизии изделия.
Относительная влажность до 98% при температуре порядка +35…+40 °C.
Соединитель рассчитан примерно на 500 циклов сопряжения/разъединения, при этом разъём негерметичный (не герметизированный).

Описание

СР50-275ФВ

СР50-275ФВ: кабельная розетка для радиочастотных трактов 50 Ом

СР50-275ФВ — прямой кабельный радиочастотный соединитель типа «розетка», рассчитанный на применение в ВЧ-трактах с волновым сопротивлением 50 Ом. Конструкция с резьбовым сочленением помогает формировать стабильное механическое соединение в аппаратуре, измерительных комплексах, системах связи и других радиоэлектронных устройствах.

Назначение СР50-275ФВ

Разъём СР50-275ФВ используют для монтажа на гибкий коаксиальный кабель и организации разъёмного соединения в радиочастотных линиях. Модель относится к негерметичным соединителям прямого исполнения и предназначена для работы в цепях с частотами до 9,5 ГГц.

Маркировка несёт важную техническую информацию:

СР — соединитель радиочастотный.
50 — номинальное волновое сопротивление 50 Ом.
275 — номер разработки.
Ф — фторопластовый изоляционный материал.
В — исполнение, указанное в обозначении изделия.

Применение фторопластового диэлектрика важно для ВЧ-узлов: этот материал способствует сохранению требуемых изоляционных характеристик в широком температурном диапазоне.

Основные характеристики

Параметр	Значение
Тип	Кабельная прямая розетка
Волновое сопротивление	50 Ом
Вид сочленения	Резьбовое
Основная резьба	М12 × 0,75
Предельная рабочая частота	До 9,5 ГГц
Рабочее напряжение	До 350 В в нормальных условиях
Диапазон температур	От −60 до +155 °C
Материал корпуса	Латунь с серебряным покрытием
Материал центрального контакта	Бронза с серебряным покрытием
Диэлектрик	Фторопласт
Контактное сопротивление	Не более 0,01 Ом
Ресурс сочленений	До 500 циклов
Габариты	26,0 × 10,1 × 10,1 мм
Масса	Около 7,5 г

Указанные параметры приведены для исполнения по ВР0.364.015 ТУ; при проектировании рекомендуется сопоставлять их с требованиями конкретной документации и условиями эксплуатации оборудования.

Особенности конструкции

СР50-275ФВ выполнен в компактном прямом корпусе, что делает его удобным для установки в ограниченном пространстве радиоэлектронных блоков. Резьбовой принцип соединения обеспечивает надёжную фиксацию ответной части и подходит для аппаратуры, где особенно важны устойчивость к вибрации, повторяемость соединения и сохранение параметров ВЧ-линии.

Серебряное покрытие корпуса и контактов способствует снижению переходного сопротивления. Фторопластовая изоляция рассчитана на эксплуатацию при температурах от −60 до +155 °C, поэтому соединитель может использоваться в оборудовании с повышенными требованиями к температурной стойкости.

Совместимость и применение

СР50-275ФВ предназначен для работы с гибкими кабелями РК50-2-11 и РК50-2-16. Он применяется при создании и обслуживании 50-омных коаксиальных трактов, в том числе в следующих направлениях:

измерительная и контрольно-испытательная техника;
радиопередающая и приёмная аппаратура;
телекоммуникационные и антенные системы;
лабораторные ВЧ-стенды;
средства связи, автоматики и промышленной электроники;
специализированные радиоэлектронные комплексы.

Для корректной работы соединения важно соблюдать требования к разделке выбранного кабеля, монтажу центрального проводника, экранной оплётки и резьбовой части. Правильно собранный узел помогает снизить потери сигнала, минимизировать влияние отражений и обеспечить более стабильную передачу энергии в высокочастотном тракте.

Почему СР50-275ФВ востребован

СР50-275ФВ сочетает распространённое 50-омное исполнение, резьбовое соединение, компактные размеры и рабочий частотный диапазон до 9,5 ГГц. Благодаря этим особенностям разъём подходит для задач, где требуется надёжно соединить коаксиальный кабель с ВЧ-оборудованием без нарушения согласования линии.
