Назначение соединителя СР50-273ФВ «5»

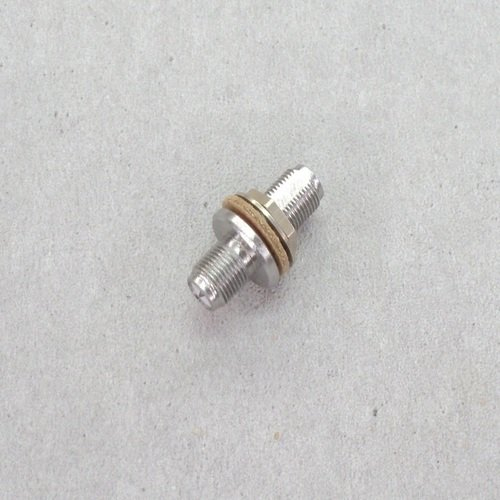

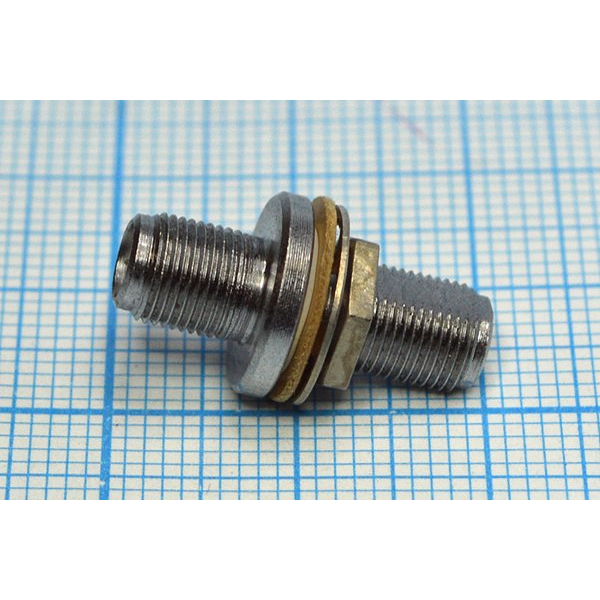

СР50-273ФВ «5» (артикул 40991) — это герметичный радиочастотный коаксиальный переход типа штырь-штырь, предназначенный для объёмного монтажа в электрических цепях радиочастотных трактов. Изделие относится к категории СР и обеспечивает быстрое и надёжное соединение в высокочастотных системах, включая монтаж радиоэлектронных устройств.

Соединитель работает на частотах до 3 ГГц и применяется там, где требуется стабильная передача сигнала при сохранении герметичности и механической прочности соединения. Исполнение с резьбовым сочленением позволяет использовать его в составе аппаратуры, подвергающейся вибрационным и климатическим воздействиям.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Значения приведены в соответствии с данными каталога и описанием производителя серии СР/СРГ-50.

• Волновое сопротивление — 50 Ом.
• Рабочее напряжение — до 300 В.
• Сопротивление контактов — не более 0,01 Ом.
• Размер основного соединения — М6 на 0,5 с метрической резьбой.
• Корпус выполнен из нержавеющей стали.
• Изоляция — фторопласт, что отражено в обозначении буквой «Ф».
• Масса изделия — около 4 г.
• Тип соединения — штырь-штырь, монтаж объёмный, сочленение резьбовое.
• Номер 273 обозначает порядковый номер разработки в серии СР/СРГ-50.
• Приёмка — «5».
• Год выпуска — 92.

Условия эксплуатации и стойкость к внешним воздействиям

Диапазон рабочих температур составляет от минус 60 до плюс 155 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Ресурс сочленений-расчленений — до 500 циклов.

Соединитель устойчив к вибрациям, спецфакторам и выполнен во всеклиматическом исполнении по ГОСТ В 20.39.404-81 с индексом В. Это подтверждает возможность его применения в составе ответственной радиоэлектронной аппаратуры, эксплуатируемой в сложных климатических условиях.

Применение и совместимость

СР50-273ФВ «5» используется для соединения высокочастотных узлов и блоков, где требуется герметичный переход с объёмным монтажом. Благодаря резьбовому сочленению обеспечивается надёжная фиксация и стабильный электрический контакт при сохранении заданного волнового сопротивления 50 Ом.

Области применения включают монтаж радиоэлектронных устройств, построение радиочастотных трактов и подключение коаксиальных линий в аппаратуре, работающей на частотах до 3 ГГц. Изделие может использоваться в составе измерительной, связной и другой радиоэлектронной аппаратуры, где предъявляются требования по герметичности и стойкости к внешним воздействиям.

Метрическая резьба М6 на 0,5 обеспечивает совместимость с соответствующими ответными частями серии СР. Нержавеющая сталь корпуса и фторопластовая изоляция способствуют долговременной работе без ухудшения параметров в пределах указанных условий эксплуатации.
