Назначение соединителя СР50-263ФВ «5»

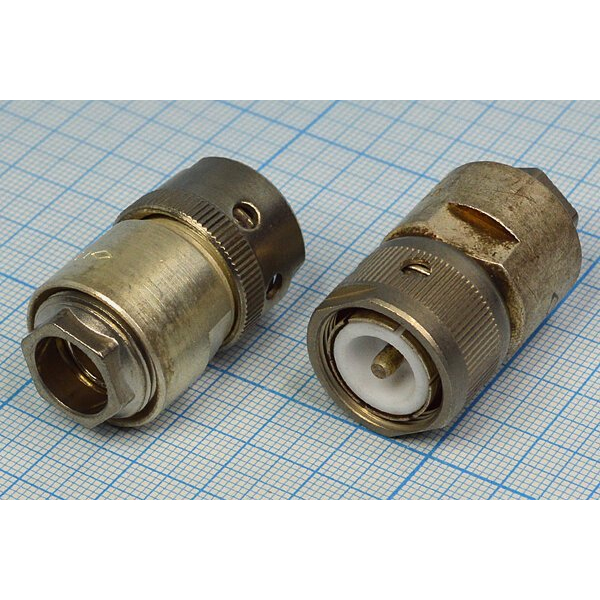

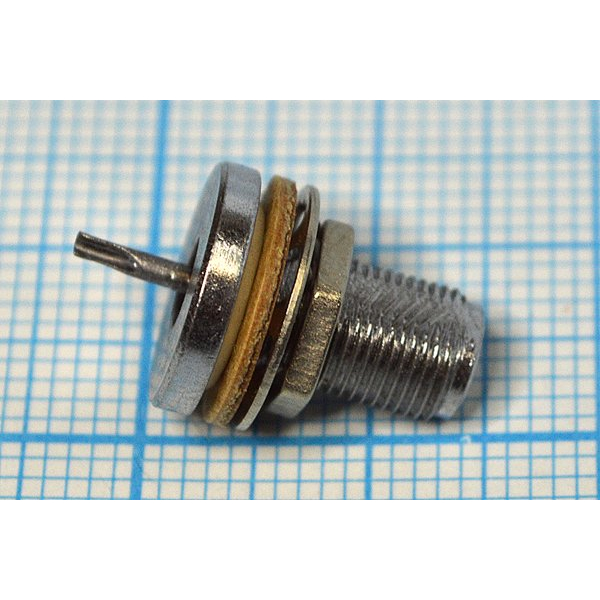

СР50-263ФВ «5» (часто обозначается как СРГ50-263ФВ) представляет собой герметичный радиочастотный соединитель, выполненный в виде прямой приборной вилки. Такое исполнение предназначено для объёмного монтажа: разъём устанавливается непосредственно на корпус прибора или блока радиоэлектронной аппаратуры и обеспечивает надёжное подключение кабеля к электрической цепи устройства.

Основная задача изделия — работа в электрических цепях радиочастотных трактов с диапазоном частот до 3000 МГц. Соединитель применяется там, где требуется сохранить целостность высокочастотного сигнала и одновременно обеспечить герметичность места ввода в аппаратуру. Это делает его востребованным в приборах, работающих в жёстких условиях эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Волновое сопротивление — 50 Ом, что соответствует маркировке СР и СРГ50.
• Диапазон рабочих частот — до 3000 МГц.
• Тип сочленения — резьбовое.
• Материал корпуса — латунь.
• Изоляция опорной шайбы — фторопласт (буква «Ф» в обозначении).
• Изоляция в целом — полиэтиленовая.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Наработка на отказ — до 100 000 часов.
• Срок сохраняемости — не менее 15 лет.

Указанные значения подтверждают, что соединитель рассчитан на длительную эксплуатацию и сохраняет рабочие свойства как при низких, так и при повышенных температурах окружающей среды.

Конструктивные особенности и приёмка

Конструкция соединителя сочетает коаксиальную геометрию, герметичное исполнение и резьбовое соединение. Герметичность особенно важна при монтаже приборных вилок: она защищает внутренние элементы тракта от влаги, пыли и других внешних воздействий. Фторопластовая опорная шайба обеспечивает стабильные электроизоляционные свойства, а латунный корпус — механическую прочность и стойкость к коррозионным воздействиям в допустимых условиях.

Маркировка «СР» и «СРГ50» указывает на принадлежность к группе радиочастотных соединителей с волновым сопротивлением 50 Ом. Буква «Ф» в наименовании связана с применением фторопласта в изоляции опорной шайбы. Такое сочетание материалов и конструкции делает изделие пригодным для ответственных радиоэлектронных узлов.

Приёмка и учётные данные

• Приёмка — «5».
• Год выпуска — 1991.
• Артикул — 40988.
• Категория — СР.

Применение

Соединитель СР50-263ФВ «5» применяется в радиочастотных трактах измерительной, связной и другой радиоэлектронной аппаратуры. Прямая приборная вилка удобна для объёмного монтажа внутри блоков, где требуется подключить кабель к прибору или к отдельной части устройства. Резьбовое сочленение обеспечивает устойчивое механическое соединение и стабильный электрический контакт, что важно при работе с высокочастотными сигналами.

Благодаря герметичному исполнению и широкому температурному диапазону изделие подходит для эксплуатации в составе аппаратуры, подверженной перепадам температуры и воздействию внешней среды. Ограничение по частоте до 3000 МГц определяет область применения: это типовые радиочастотные цепи, а не сверхвысокочастотные тракты миллиметрового диапазона.

Таким образом, СР50-263ФВ «5» — это коаксиальный герметичный разъём для резьбового соединения, рассчитанный на волновое сопротивление 50 Ом, длительный срок службы и работу в жёстких условиях радиоэлектронной аппаратуры.
