СР50-262С: высокочастотный коаксиальный разъём для 50-омных радиочастотных трактов

СР50-262С — прямой кабельный высокочастотный разъём типа «вилка», предназначенный для работы в коаксиальных трактах с волновым сопротивлением 50 Ом. Он применяется при монтаже и обслуживании радиоэлектронной аппаратуры, измерительных комплексов, ВЧ-модулей, систем связи и других устройств, где важно обеспечить стабильное соединение кабеля и сохранить согласование линии.

Назначение разъёма СР50-262С

Разъём СР50-262С относится к отечественной серии радиочастотных соединителей СР50. Его основная задача — подключение коаксиального кабеля к ответной части радиочастотного тракта с минимальными потерями и отражениями сигнала.

Маркировка изделия раскрывает его назначение:

• СР — соединитель радиочастотный.

• 50 — номинальное волновое сопротивление 50 Ом.

• 262 — номер конструктивной разработки.

• С — изолятор из полистирола.

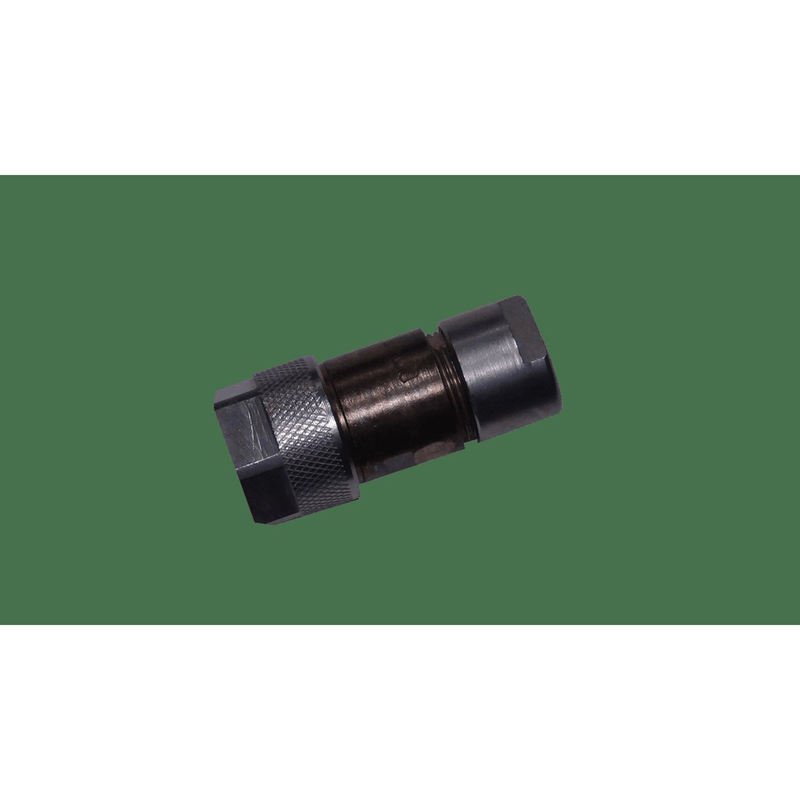

Соединитель выполнен в виде прямой кабельной вилки с резьбовым способом сочленения. Такое соединение обеспечивает механическую фиксацию и подходит для аппаратуры, работающей при вибрациях, транспортных нагрузках или частых регламентных проверках.

Основные характеристики СР50-262С

Ключевые параметры разъёма СР50-262С определяют его применение в высокочастотных линиях и приборах:

Указанные параметры могут уточняться в зависимости от конкретного исполнения, года выпуска и нормативной документации на партию. В технической практике особенно важно сверять тип присоединяемого кабеля, конструкцию хвостовика и исполнение ответной части.

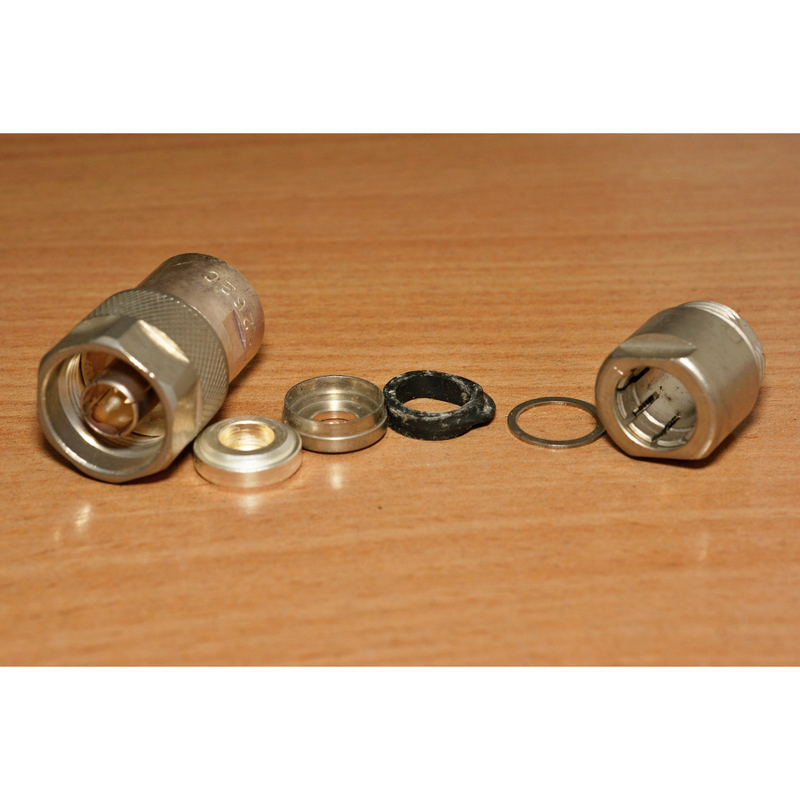

Конструктивные особенности

Разъём СР50-262С рассчитан на монтаж на коаксиальный кабель. Центральная жила присоединяется пайкой к штырьковому контакту, а экран кабеля электрически соединяется с корпусом разъёма. Благодаря этому формируется непрерывный экранированный тракт, необходимый для передачи ВЧ-сигналов.

Корпус обычно выполняется из латуни с защитным никелевым покрытием. Центральный контакт может иметь серебряное покрытие, уменьшающее переходное сопротивление и улучшающее электрические характеристики соединения. Полистирольный изолятор обеспечивает требуемое положение центрального проводника внутри коаксиальной конструкции.

Резьбовая фиксация — важное преимущество СР50-262С. В отличие от быстроразъёмных систем, она снижает риск случайного отсоединения и помогает сохранять устойчивый электрический контакт при механических воздействиях.

Где применяется СР50-262С

Высокочастотный разъём СР50-262С используют в оборудовании, где требуется 50-омный коаксиальный тракт и надёжное кабельное соединение:

• В измерительных и лабораторных ВЧ-комплексах.

• В радиопередающих и радиоприёмных устройствах.

• В блоках связи, телеметрии и радиоуправления.

• В аппаратуре контроля, тестирования и настройки сигналов.

• В военной, промышленной и специализированной радиоэлектронной технике.

• При ремонте и восстановлении отечественных приборов, использующих соединители серии СР50.

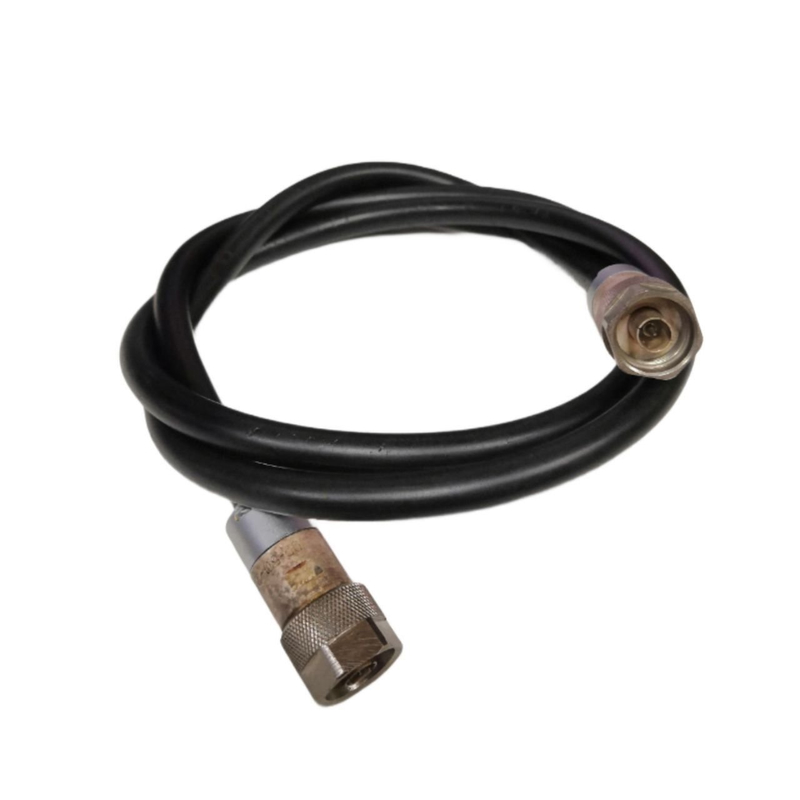

• В кабельных сборках для передачи ВЧ-сигналов между отдельными блоками оборудования.

Для стабильной работы линии важно, чтобы все компоненты тракта — кабель, разъёмы, переходы, приборные вводы и нагрузка — были согласованы на 50 Ом. Несогласование может привести к увеличению коэффициента стоячей волны, дополнительным отражениям и ухудшению качества передаваемого сигнала.

Монтаж и эксплуатация

При установке СР50-262С следует уделить внимание качеству пайки и подготовке кабеля. Центральный проводник должен быть припаян без наплывов припоя, а экран — надёжно закреплён в корпусной части. Недопустимы повреждение изолятора, замыкание центральной жилы на экран и нарушение геометрии коаксиального перехода.

Практический пример: при подключении кабеля РК50 к приборному ВЧ-входу разъём СР50-262С позволяет получить механически прочное резьбовое соединение. Однако даже при исправном разъёме качество тракта будет снижено, если использовать кабель с неподходящим диаметром, нарушить разделку экрана или установить ответную часть другого стандарта.

Перед включением аппаратуры рекомендуется проверить:

• Соответствие разъёма и ответной части по типу и резьбе.

• Отсутствие механических повреждений центрального контакта.

• Целостность и чистоту полистирольного изолятора.

• Отсутствие короткого замыкания между центральным контактом и корпусом.

• Качество пайки и закрепления экрана кабеля.

• Соответствие волнового сопротивления всех элементов линии.

Почему СР50-262С остаётся востребованным

СР50-262С представляет интерес для эксплуатации, ремонта и комплектации радиочастотной аппаратуры с отечественной элементной базой. Его преимущества — 50-омная коаксиальная конструкция, работа в диапазоне до 10 ГГц, резьбовое соединение, прямое кабельное исполнение и возможность пайки при сборке ВЧ-кабелей.

Разъём особенно актуален в проектах, где требуется сохранить совместимость с уже установленными соединителями серии СР50. Корректно подобранный и аккуратно смонтированный СР50-262С помогает поддерживать электрическую целостность коаксиального тракта, снижать потери и обеспечивать надёжное соединение в радиоэлектронной аппаратуре.
