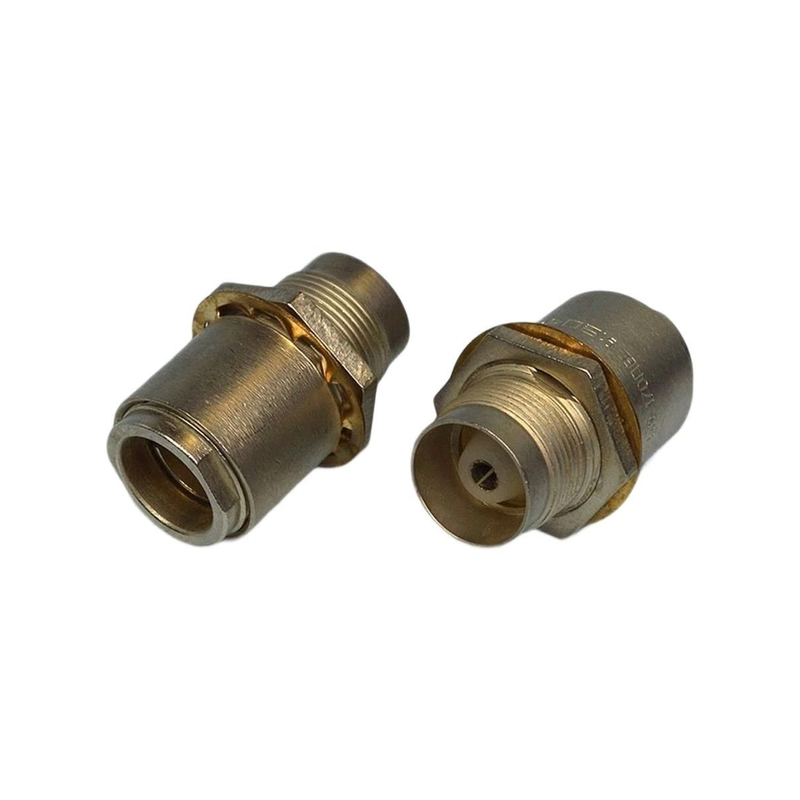

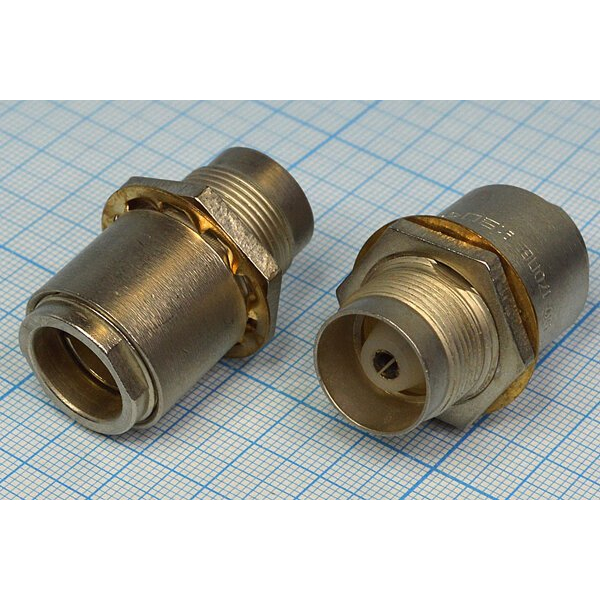

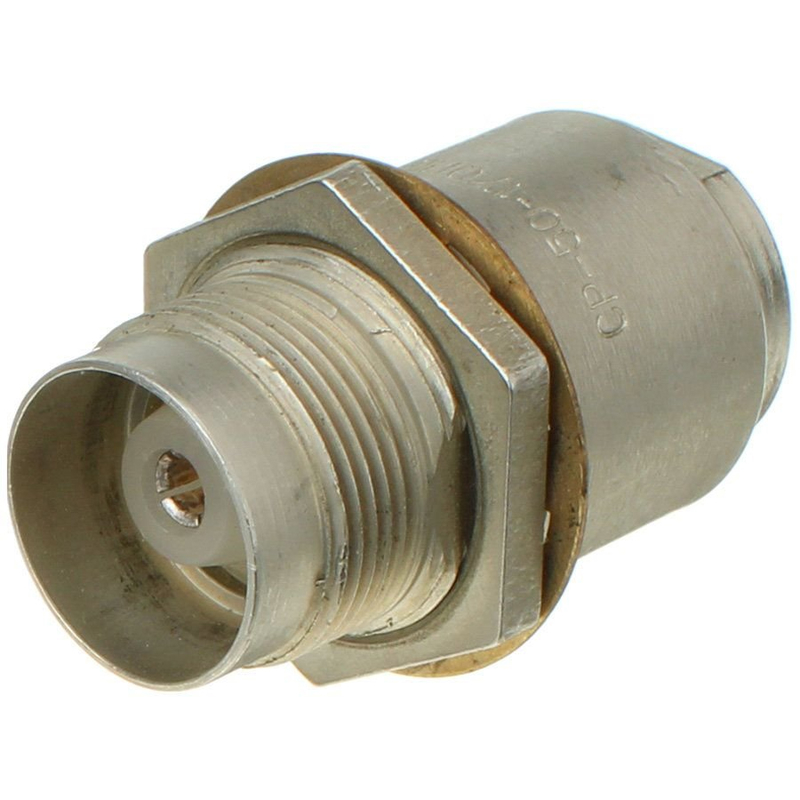

СР50-170ПВ: надежный радиочастотный разъем для профессиональной аппаратуры

СР50-170ПВ — коаксиальный радиочастотный разъем, предназначенный для формирования стабильного и защищенного соединения в линиях передачи ВЧ- и СВЧ-сигналов. Такие соединители применяются в измерительной технике, системах связи, радиоэлектронной аппаратуре, антенно-фидерных трактах, лабораторных установках и специализированных комплексах, где особенно важны согласование импеданса, механическая надежность и повторяемость параметров.

Разъем относится к изделиям, рассчитанным на работу с коаксиальными кабелями и радиочастотными устройствами с волновым сопротивлением 50 Ом. Это делает СР50-170ПВ актуальным для оборудования, в котором необходимо снизить потери сигнала, уменьшить влияние внешних помех и обеспечить качественную передачу высокочастотных колебаний между модулями системы.

Назначение разъема СР50-170ПВ

Основная задача разъема СР50-170ПВ — надежное электрическое и механическое соединение коаксиального кабеля с аппаратурой, прибором, панелью или другим элементом радиочастотной линии. Конструкция коаксиального соединителя помогает сохранять геометрию тракта, необходимую для корректной передачи сигнала на повышенных частотах.

СР50-170ПВ может использоваться в следующих направлениях:

• Радиопередающие и радиоприемные устройства

• Измерительные комплексы и лабораторные стенды

• Антенные системы и фидерные линии

• Средства телекоммуникации и радиосвязи

• Аппаратура контроля, диагностики и испытаний

• Промышленные системы автоматизации

• Навигационное, специальное и приборное оборудование

• Модульные электронные устройства с коаксиальными соединениями

В отличие от обычных низкочастотных разъемов, радиочастотные соединители предъявляют повышенные требования к центральному контакту, изоляции, экрану и способу крепления. Даже небольшое нарушение контактного соединения способно вызвать отражение сигнала, рост потерь или ухудшение характеристик всей линии.

Особенности конструкции

Обозначение СР50 указывает на принадлежность изделия к группе радиочастотных коаксиальных разъемов, ориентированных на тракт с номинальным сопротивлением 50 Ом. Подобное сопротивление широко используется в радиосвязи, измерительной технике, ВЧ-генераторах, приемниках, передатчиках и антенных системах.

Конструктивно разъем СР50-170ПВ включает несколько ключевых элементов:

• Центральный контакт для передачи полезного сигнала

• Наружный проводник, выполняющий экранирующую функцию

• Диэлектрическую часть, фиксирующую внутренний проводник

• Корпус для механической защиты и монтажа

• Контактную группу, обеспечивающую устойчивое соединение

• Крепежные элементы, предназначенные для установки на кабель или корпус оборудования

Коаксиальная схема позволяет снизить воздействие электромагнитных помех и сохранить целостность сигнала при передаче между устройствами. Это особенно важно для систем, работающих с малыми уровнями сигнала, высокочастотными импульсами или чувствительными измерительными каналами.

Преимущества применения СР50-170ПВ

Использование качественного радиочастотного разъема влияет не только на удобство монтажа, но и на электрические характеристики всей системы. СР50-170ПВ применяется там, где требуется сочетание прочности, стабильного контакта и предсказуемой работы в составе коаксиального тракта.

К основным преимуществам можно отнести:

• Соответствие 50-омным радиочастотным системам

• Поддержание экранирования коаксиальной линии

• Снижение вероятности нестабильного контакта

• Удобство интеграции в электронные и измерительные устройства

• Возможность применения в стационарной и специализированной аппаратуре

• Защиту сигнальной цепи от части внешних электромагнитных воздействий

• Повышенную надежность при правильном монтаже

• Подходящую конструкцию для формирования компактных ВЧ-соединений

Для профессиональной радиоэлектроники важна не только совместимость соединителей по механике, но и соответствие электрических характеристик. При выборе разъема необходимо учитывать тип ответной части, способ монтажа, конструкцию кабеля, диапазон рабочих частот и требования к условиям эксплуатации.

Где применяется разъем СР50-170ПВ

Разъемы серии СР50 востребованы в технике, связанной с передачей радиочастотных сигналов. СР50-170ПВ может использоваться при сборке новых устройств, ремонте существующего оборудования, модернизации измерительных комплексов и создании кабельных сборок.

Практические примеры применения:

• Подключение коаксиальных кабелей к радиомодулям

• Организация межблочных ВЧ-соединений

• Монтаж антенного оборудования

• Подключение генераторов, анализаторов и измерительных приборов

• Создание экранированных линий связи внутри аппаратных шкафов

• Обслуживание промышленной, телеметрической и специализированной электроники

• Ремонт радиоаппаратуры и приборных комплексов

В системах связи и измерения качество каждого элемента тракта имеет значение. Разъем, кабель, переходник, антенна и подключаемое оборудование должны быть согласованы между собой. Использование компонентов с различным волновым сопротивлением или неподходящей конструкцией может привести к ухудшению коэффициента стоячей волны, дополнительным потерям и нестабильности сигнала.

Рекомендации по монтажу

При установке СР50-170ПВ важно соблюдать технологию разделки коаксиального кабеля и не повреждать центральную жилу, экран или диэлектрик. Неправильная сборка способна ухудшить электрический контакт и нарушить параметры высокочастотной линии.

Перед монтажом рекомендуется проверить:

• Совместимость разъема с типом используемого кабеля

• Соответствие ответной части по серии и конструктивному исполнению

• Состояние центрального контакта и изолятора

• Отсутствие загрязнений, окисления и механических повреждений

• Надежность фиксации экрана и центральной жилы

• Отсутствие короткого замыкания между центральным проводником и корпусом

• Качество экранирования после сборки

После установки полезно выполнить контроль соединения мультиметром, а для ответственных ВЧ-трактов — измерить параметры линии специализированным оборудованием. Такой подход позволяет своевременно выявить ошибки монтажа и снизить риск сбоев при эксплуатации.

СР50-170ПВ остается актуальным решением для радиоэлектронных систем, которым требуется надежное коаксиальное соединение в 50-омном тракте. Правильно подобранный и аккуратно установленный разъем помогает поддерживать стабильную передачу сигнала, сохранять экранирование и повышать общую надежность аппаратуры.
