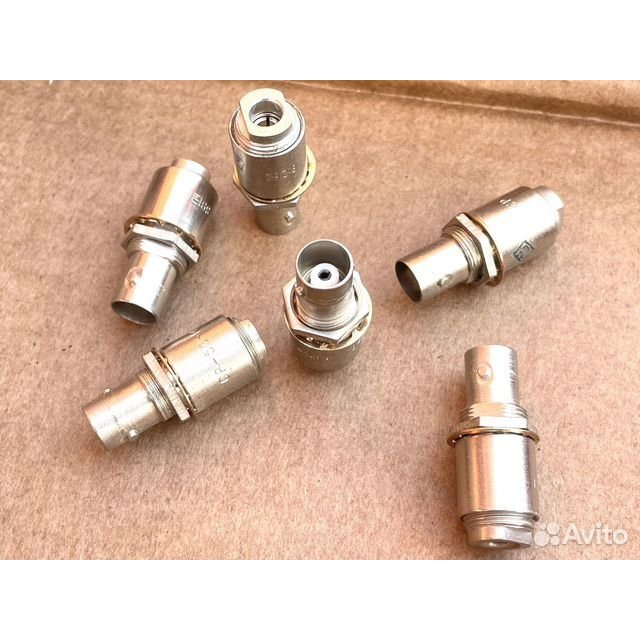

СР50-169ФВ: особенности и применение высокочастотного коаксиального соединителя

СР50-169ФВ — коаксиальный радиочастотный соединитель, предназначенный для построения и обслуживания трактов с волновым сопротивлением 50 Ом. Такие разъёмы применяются в аппаратуре связи, измерительных системах, радиотехнических комплексах, средствах автоматизации и другом оборудовании, где важно обеспечить стабильную передачу ВЧ- и СВЧ-сигналов с минимальными потерями.

Конструкция СР50-169ФВ ориентирована на надёжное подключение коаксиального кабеля и сохранение параметров радиочастотного тракта. При подборе соединителя особенно важны совместимость с ответной частью, способ монтажа, тип кабеля, рабочий диапазон частот и требования к условиям эксплуатации.

Для чего применяется СР50-169ФВ

Разъём СР50-169ФВ используется для соединения коаксиальных линий в аппаратуре, работающей с высокочастотными сигналами. Его основная задача — обеспечить механически прочное и электрически стабильное соединение без существенного ухудшения характеристик линии.

Типичные области применения:

• Радиосвязное и телекоммуникационное оборудование.

• Измерительные приборы и лабораторные стенды.

• Антенно-фидерные устройства.

• Радиопередающие и радиоприёмные комплексы.

• Системы контроля, мониторинга и передачи данных.

• Промышленная электроника и специализированная аппаратура.

• Ремонт и модернизация коаксиальных кабельных сборок.

В трактах с импедансом 50 Ом особенно важно использовать согласованные компоненты. Несоответствие волнового сопротивления кабеля, разъёма или подключаемого устройства способно привести к росту коэффициента стоячей волны, отражениям сигнала и дополнительным потерям.

Особенности коаксиального разъёма

СР50-169ФВ относится к изделиям, для которых ключевое значение имеют не только габариты и тип соединения, но и радиочастотные параметры. Коаксиальная конструкция включает центральный контакт и наружный проводник, разделённые диэлектриком. Это позволяет сохранять геометрию линии передачи и обеспечивать экранирование сигнальной цепи.

К важным особенностям таких соединителей относятся:

• Номинальное волновое сопротивление 50 Ом.

• Предназначение для высокочастотных коаксиальных трактов.

• Экранированная конструкция, снижающая влияние внешних электромагнитных помех.

• Возможность применения в составе кабельных сборок и приборных соединений.

• Требования к точности монтажа центрального контакта и разделке кабеля.

• Необходимость подбора совместимой ответной части.

Для устойчивой работы ВЧ-соединения необходим качественный электрический контакт как по центральному проводнику, так и по оплётке либо наружному проводнику кабеля. Нарушение экранирующего контура может стать источником помех, нестабильности сигнала и ухудшения повторяемости измерений.

На что обратить внимание при подборе

Перед установкой СР50-169ФВ рекомендуется проверить техническую документацию на конкретное исполнение. В обозначениях радиочастотных соединителей отдельные символы могут указывать на особенности конструкции, вариант контакта, способ присоединения кабеля или климатическое исполнение. Поэтому нельзя оценивать совместимость только по внешнему виду.

При выборе стоит учитывать:

Например, для соединения измерительного генератора с анализатором или антенной системой важно, чтобы вся цепь — кабель, переходники, разъёмы и подключаемые устройства — была рассчитана на единый импеданс 50 Ом. Даже один несовместимый элемент способен ухудшить точность результатов или снизить эффективность передачи мощности.

Рекомендации по монтажу

Монтаж СР50-169ФВ следует выполнять аккуратно, соблюдая размеры зачистки кабеля и требования к контактированию экрана. Центральную жилу необходимо подготовить без повреждений, а оплётка должна обеспечивать надёжное соединение с корпусной частью разъёма.

При установке рекомендуется:

• Использовать кабель, соответствующий конструкции соединителя.

• Контролировать длину снятия внешней оболочки, экрана и изоляции.

• Не допускать надрезов центральной жилы и ослабления оплётки.

• Обеспечивать равномерную фиксацию корпуса разъёма.

• Проверять отсутствие короткого замыкания между центральным контактом и корпусом.

• После монтажа измерять целостность линии и, при необходимости, параметры КСВ.

• Исключать чрезмерные изгибы кабеля непосредственно у точки подключения.

Для ответственных ВЧ-трактов желательно проводить контроль не только омметром, но и специализированным измерительным оборудованием. Проверка коэффициента отражения, обратных потерь и стабильности соединения помогает выявить ошибки монтажа, которые не всегда заметны при внешнем осмотре.

Значение СР50-169ФВ для ВЧ-трактов

СР50-169ФВ является важным элементом коаксиальной инфраструктуры, от которого зависит качество передачи радиочастотного сигнала. Правильно подобранный и установленный соединитель способствует сохранению согласования, уменьшению отражений и повышению надёжности оборудования.

Для проектирования, ремонта или модернизации радиоэлектронных систем следует рассматривать СР50-169ФВ не как обычный механический разъём, а как часть линии передачи с нормированными электрическими характеристиками. Точная совместимость с кабелем и ответным соединителем, корректный монтаж и контроль параметров позволяют получить стабильное соединение для промышленных, измерительных и коммуникационных задач.
