СР50-168ФВ — радиочастотный коаксиальный разъём для трактов 50 Ом

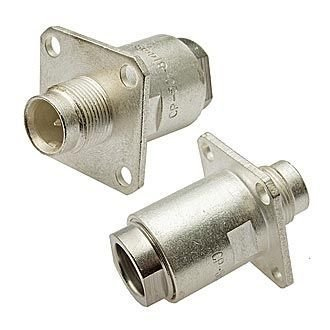

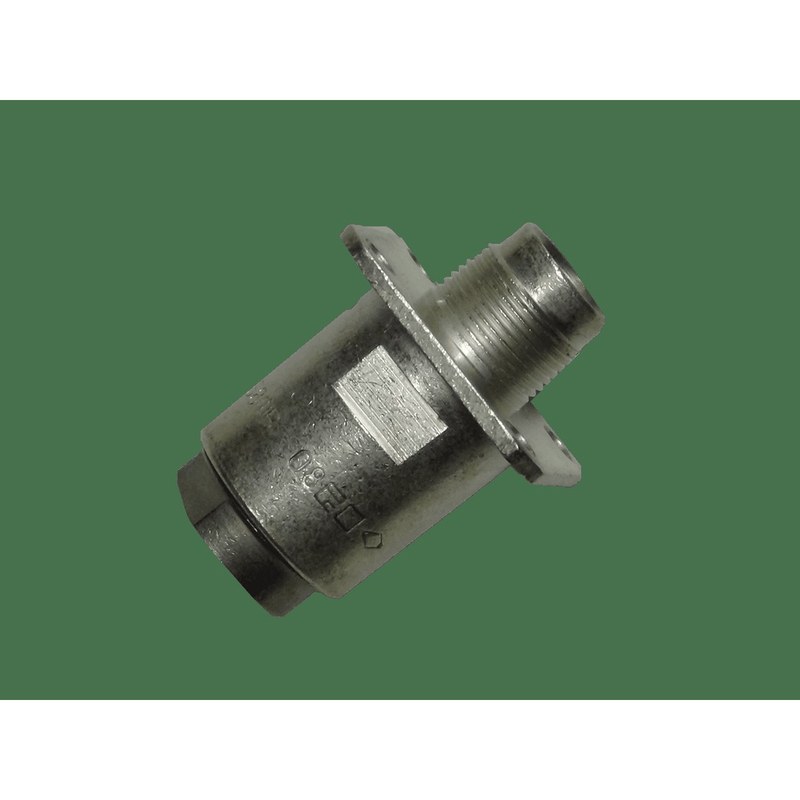

СР50-168ФВ — прямой приборно-кабельный радиочастотный разъём-вилка с фланцевым креплением. Он предназначен для формирования надёжных разъёмных соединений в коаксиальных радиочастотных трактах с номинальным волновым сопротивлением 50 Ом. Конструкция рассчитана на объёмный монтаж и применение с гибким коаксиальным кабелем, в том числе типа РК50-4-21.

Разъём относится к серии СР-50 и использует резьбовое сочленение М12×0,75. Такой способ фиксации обеспечивает устойчивое механическое соединение, что особенно важно для аппаратуры, работающей при вибрациях, температурных изменениях и длительной эксплуатации.

Назначение СР50-168ФВ

Разъём СР50-168ФВ применяется в электрических цепях радиочастотных трактов, где требуется передача ВЧ- и СВЧ-сигналов с сохранением согласования по импедансу 50 Ом. Фланцевое исполнение позволяет закреплять разъём на приборной панели, корпусе устройства или монтажной стенке, одновременно организуя подключение коаксиального кабеля.

Типовые области применения:

• измерительная и контрольно-испытательная аппаратура;

• радиосвязное оборудование;

• антенно-фидерные устройства;

• генераторы, приёмники и анализаторы ВЧ-сигналов;

• промышленная электроника;

• телекоммуникационные и специальные радиотехнические системы;

• лабораторные стенды и комплексы автоматизации.

Маркировка «Ф» указывает на фторопластовую изоляцию. Этот материал помогает сохранять рабочие параметры в расширенном температурном диапазоне и делает разъём пригодным для эксплуатации в более жёстких условиях, чем исполнения с полиэтиленовым диэлектриком.

Основные технические характеристики

Параметры могут уточняться в зависимости от технических условий, партии и конкретного исполнения изделия. Для проектирования и монтажа следует сверять присоединительные размеры, тип кабеля и требования к электрическим характеристикам по документации на применяемый разъём.

Конструктивные особенности

СР50-168ФВ выполнен как коаксиальный разъём: центральный контакт передаёт полезный ВЧ-сигнал, а металлический корпус служит наружным проводником и экраном. Такая конструкция снижает влияние внешних электромагнитных помех и помогает сохранить параметры линии связи при корректном монтаже.

Серебряное покрытие латунных контактов способствует уменьшению переходного сопротивления и повышению стабильности электрического контакта. Указанное сопротивление контактов «штырь—гнездо» и «корпус—корпус» составляет до 0,01 Ом.

Фланец с четырьмя отверстиями обеспечивает жёсткое крепление разъёма к панели или корпусу. В результате разъём воспринимает механическую нагрузку от кабеля и многократных подключений без передачи этой нагрузки непосредственно на внутренние цепи устройства.

Преимущества применения

К ключевым особенностям СР50-168ФВ относятся:

• согласование с радиочастотными трактами 50 Ом;

• возможность работы на частотах до 10 ГГц;

• резьбовая фиксация соединения;

• фторопластовый изолятор с рабочим диапазоном от −60 до +155 °C;

• фланцевое приборное крепление;

• серебряное покрытие контактных поверхностей;

• ресурс до 500 циклов соединения и разъединения;

• пригодность для использования в аппаратуре общего и специального назначения.

На что обратить внимание при монтаже

При установке СР50-168ФВ важно обеспечить точную разделку коаксиального кабеля, надёжное присоединение центрального проводника и качественный контакт оплётки с корпусом разъёма. Нарушение геометрии кабеля, недостаточное экранирование или плохой контакт могут ухудшить согласование линии и увеличить коэффициент стоячей волны, особенно при работе на высоких частотах.

Также необходимо учитывать, что изделие является негерметичным. При эксплуатации в среде с прямым воздействием влаги, пыли, агрессивных веществ или при необходимости герметизации корпуса следует предусмотреть конструктивную защиту оборудования либо выбрать соответствующее герметичное исполнение разъёма.

СР50-168ФВ является практичным решением для стационарного приборного монтажа в 50-омных радиочастотных системах, где требуются механическая прочность, повторяемость соединения и стабильные электрические параметры в широком температурном диапазоне.
