Назначение соединителя СР50-168ФВ

СР50-168ФВ — высокочастотный соединитель серии СР-50, предназначенный для работы в радиочастотных трактах с волновым сопротивлением 50 Ом. Изделие применяется для байонетного или резьбового соединения кабелей и приборов в диапазоне частот до 10 ГГц. Соединитель обеспечивает передачу сигнала с минимальными потерями и стабильным сопротивлением тракта, что делает его пригодным для использования в измерительной, связной и радиолокационной аппаратуре.

Данная модификация выпускается как розетка (гнездо) приборно-кабельного типа с резьбой М12 на 0,75. Такое исполнение позволяет закреплять соединитель непосредственно на корпусе прибора и подключать к нему кабель ответной частью. Артикул изделия — 40987, категория — СР.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в описании товара. Значения относятся именно к данной модели и не являются обобщёнными для всей серии.

• Волновое сопротивление: 50 Ом.
• Диапазон рабочих частот: до 10 ГГц.
• Рабочее напряжение: до 500 В.
• Сопротивление контактов: около 0,01 Ом.
• Ресурс: до 500 сочленений-расчленений.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия; в некоторых модификациях — до плюс 155 градусов Цельсия.
• Изолятор: фторопласт, обеспечивающий надёжность на высоких частотах.
• Тип присоединения: резьба М12 на 0,75.
• Исполнение: розетка (гнездо) приборно-кабельного типа.
• Корпус: латунь с никелевым покрытием.
• Контакты: латунь или бронза с серебряным покрытием.
• Приёмка: «1».
• Год выпуска: 85.

Конструктивные особенности

Корпус соединителя выполнен из латуни и защищён никелевым покрытием, что снижает коррозионное воздействие и улучшает условия эксплуатации. Контактная группа изготовлена из латуни или бронзы с серебряным покрытием, которое уменьшает переходное сопротивление и стабилизирует параметры на высоких частотах. Фторопластовый изолятор сохраняет диэлектрические свойства в широком диапазоне температур и частот.

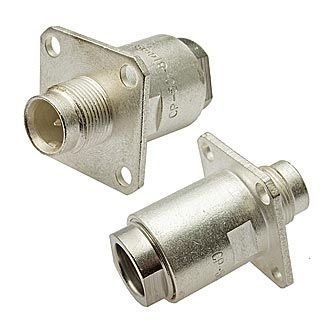

Розетка имеет фланец, резьбовой порт и монтажные отверстия. Такая компоновка позволяет надёжно крепить изделие к панели прибора и обеспечивать механическую прочность соединения при подключении кабеля.

Применение и совместимость

Соединитель СР50-168ФВ применяется для монтажа в радиоэлектронных устройствах и для соединения кабелей типа РК-50. Он востребован в тех случаях, когда требуется стабильное 50-омное согласование тракта и работа в диапазоне до 10 ГГц.

1. Монтаж в корпусах приборов через фланец с крепёжными отверстиями.
2. Подключение коаксиальных кабелей РК-50 с использованием резьбового порта М12 на 0,75.
3. Соединение измерительных приборов, генераторов и приёмных устройств в составе радиочастотных трактов.
4. Эксплуатация в составе аппаратуры, где требуется ресурс до 500 циклов сочленения и расчленения.

Нормативная база

Изделие соответствует ГОСТ 20265-83 и техническим условиям ТУ ВР0.364.018. Указанные документы определяют требования к конструкции, параметрам и условиям эксплуатации соединителей данной серии. Приёмка «1» подтверждает, что изделие прошло соответствующий контроль.

Условия эксплуатации

Соединитель рассчитан на работу при температуре от минус 60 до плюс 85 градусов Цельсия. Для отдельных модификаций допускается верхняя граница плюс 155 градусов Цельсия. Рабочее напряжение до 500 В и малое сопротивление контактов около 0,01 Ом позволяют использовать изделие в цепях, где важны стабильность и минимальные потери.

Механический ресурс до 500 сочленений-расчленений определяет область применения: соединитель подходит для приборов, где подключение производится не постоянно, а по мере необходимости измерений или коммутации. Фланцевое крепление и резьбовой порт обеспечивают надёжную фиксацию и сохранение параметров соединения при вибрационных и температурных нагрузках.
