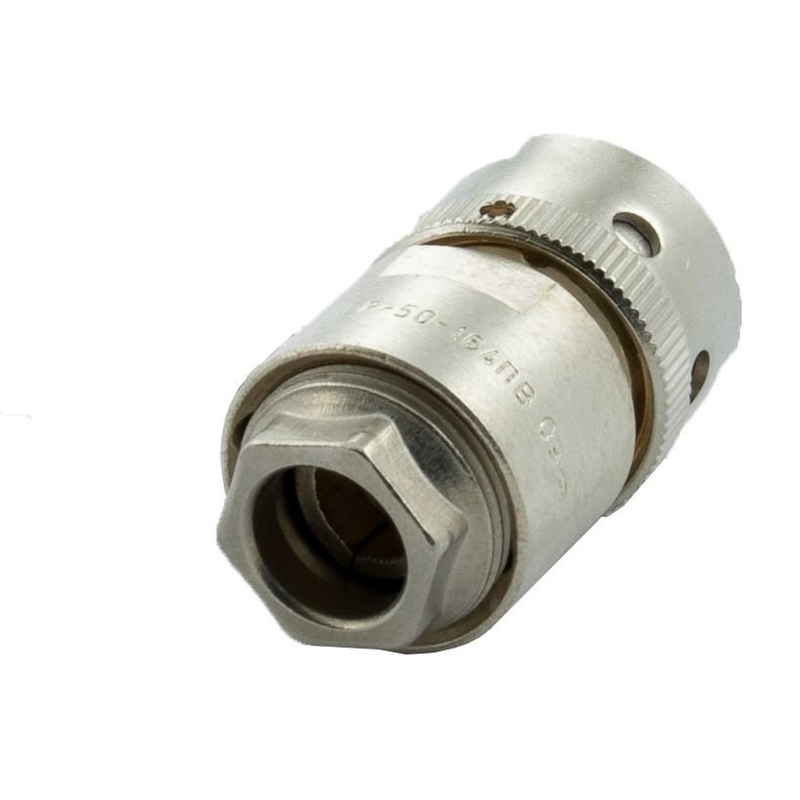

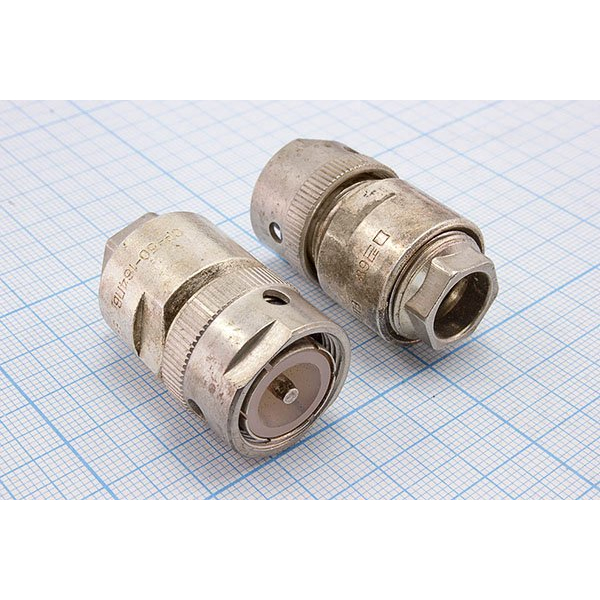

СР50-164ФВ: радиочастотный соединитель для трактов 50 Ом

Соединитель СР50-164ФВ применяется для построения и обслуживания коаксиальных радиочастотных трактов с волновым сопротивлением 50 Ом. Исполнение с фторопластовым диэлектриком, резьбовым сочленением и всеклиматическими свойствами делает его подходящим для аппаратуры, работающей в широком диапазоне внешних воздействий.

Назначение СР50-164ФВ

СР50-164ФВ относится к коаксиальным радиочастотным соединителям типа «вилка». Он предназначен для соединения и разъединения кабельных линий, приборов, отдельных блоков и узлов радиоэлектронной аппаратуры. Резьбовой механизм соединения помогает обеспечить устойчивую механическую фиксацию и надежный электрический контакт в РЧ-тракте.

Расшифровка обозначения:

• СР — соединитель радиочастотный

• 50 — номинальное волновое сопротивление 50 Ом

• 164 — номер разработки

• Ф — фторопластовый изолятор

• В — всеклиматическое исполнение

Ключевые характеристики

СР50-164ФВ рассчитан на работу на частотах до 10 ГГц. Это позволяет использовать соединитель в измерительных, связных, радиолокационных и других высокочастотных системах, где важно сохранять согласование линии и минимизировать потери сигнала.

Приведенные параметры указывают на ориентацию изделия на стабильную эксплуатацию в условиях перепадов температуры, повышенной влажности и механических воздействий.

Особенности конструкции

Корпус соединителя обычно выполнен из латуни с никелевым покрытием, а центральный контакт — из латуни с серебряным покрытием. Такое сочетание материалов обеспечивает механическую прочность конструкции и способствует снижению переходного сопротивления в контактной группе. Фторопластовый диэлектрик сохраняет рабочие свойства при высоких частотах и в расширенном температурном диапазоне.

Резьбовое сочленение особенно востребовано там, где недостаточно быстрого соединения: оно помогает исключить случайное отсоединение кабеля при вибрации, транспортировке или обслуживании оборудования.

Где применяется соединитель

СР50-164ФВ может использоваться в составе:

• Радиопередающей и радиоприемной аппаратуры

• Измерительных комплексов и лабораторных РЧ-стендов

• Систем связи и телеметрии

• Антенно-фидерных устройств

• Аппаратуры промышленного и специального назначения

• Коаксиальных кабельных сборок с сопротивлением 50 Ом

Например, при подключении коаксиального кабеля к измерительному модулю в тракте до 10 ГГц соединитель СР50-164ФВ позволяет сформировать разъемное резьбовое соединение, сохраняя требуемое сопротивление 50 Ом на участке коммутации.

Почему важен выбор 50-омного соединителя

В высокочастотной технике согласование волнового сопротивления всех элементов тракта критично для качества сигнала. Если кабель, разъем и подключаемое оборудование рассчитаны на 50 Ом, применение СР50-164ФВ помогает снизить риск отражений, роста коэффициента стоячей волны и потерь передаваемой мощности.

СР50-164ФВ — функциональное решение для построения надежных радиочастотных соединений, где требуются резьбовая фиксация, фторопластовая изоляция, эксплуатация при температуре от −60 до +155 °C и работа на частотах до 10 ГГц.
