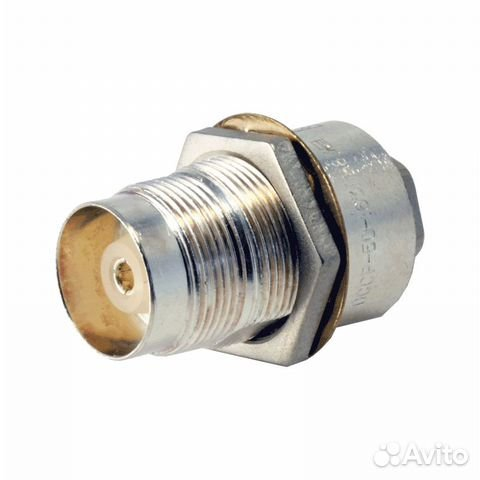

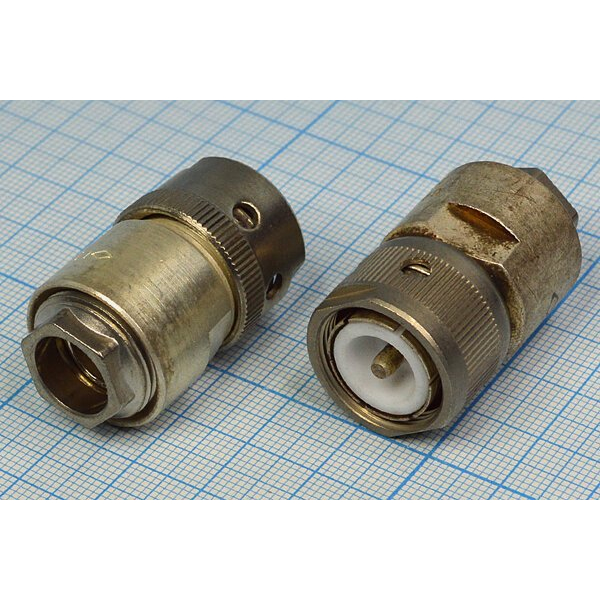

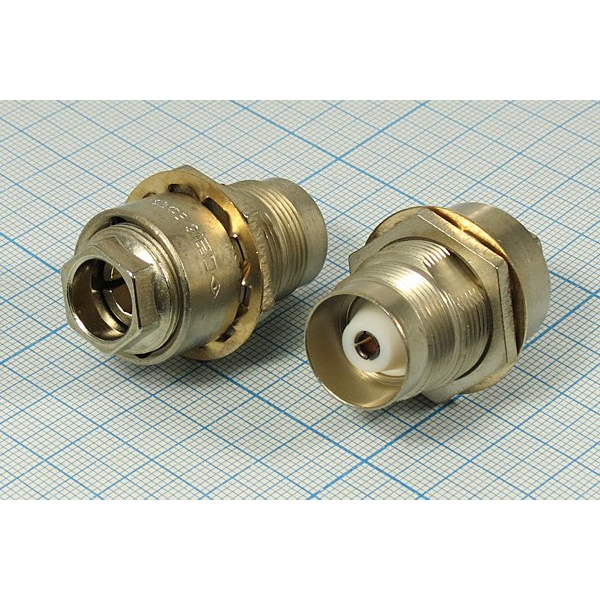

СР50-163ПВ: коаксиальный разъём для надёжных ВЧ-соединений

СР50-163ПВ — коаксиальный радиочастотный разъём с волновым сопротивлением 50 Ом, предназначенный для формирования стабильных соединений в высокочастотных трактах. Такие соединители применяются в измерительной технике, аппаратуре связи, радиотехнических устройствах, системах передачи сигналов и испытательных стендах, где особенно важны сохранение параметров линии и защита сигнала от внешних помех.

Конструкция разъёма СР50-163ПВ ориентирована на работу с коаксиальными кабелями и оборудованием, использующим 50-омные тракты. При правильном подборе ответной части и кабеля разъём помогает уменьшить отражения сигнала, потери мощности и вероятность ухудшения характеристик ВЧ-линии.

Назначение разъёма СР50-163ПВ

Разъёмы серии СР50 используются для передачи высокочастотных сигналов между отдельными узлами радиоэлектронной аппаратуры. Маркировка «50» указывает на номинальное волновое сопротивление 50 Ом — распространённый стандарт для радиочастотных систем, антенн, генераторов, измерительных приборов и передающих трактов.

СР50-163ПВ может использоваться при создании и обслуживании:

• коаксиальных кабельных сборок;

• антенно-фидерных линий;

• лабораторных измерительных комплексов;

• радиопередающих и приёмных устройств;

• систем телеметрии и промышленной связи;

• испытательной, диагностической и контрольно-измерительной аппаратуры;

• модулей экранированного оборудования.

Основная задача такого соединителя — обеспечить механически прочное и электрически согласованное соединение без нарушения экранирования коаксиального тракта.

Почему важно волновое сопротивление 50 Ом

ВЧ-разъём необходимо выбирать не только по способу монтажа и типу сочленения, но и по волновому сопротивлению. Для СР50-163ПВ ключевым параметром является сопротивление 50 Ом.

Если в линии применяются компоненты с разным волновым сопротивлением, на границе соединения могут возникать отражения. Это приводит к росту коэффициента стоячей волны, дополнительным потерям, искажению формы сигнала и снижению эффективности передачи мощности. Особенно заметны такие проблемы на высоких частотах, при работе передатчиков, антенн и точной измерительной аппаратуры.

Использование разъёма СР50-163ПВ в составе согласованного 50-омного тракта позволяет поддерживать более предсказуемые электрические характеристики системы.

Конструктивные особенности

Коаксиальный разъём состоит из центрального контакта, наружного проводника, диэлектрического изолятора и корпуса. Центральный контакт передаёт полезный сигнал, а внешний проводник выполняет роль экрана и обратного проводника цепи. Такая конструкция снижает влияние электромагнитных помех и помогает сохранить целостность высокочастотного сигнала.

При подборе и монтаже СР50-163ПВ необходимо учитывать:

• тип ответного разъёма и способ соединения;

• конструкцию корпуса и вариант установки;

• диаметр и структуру применяемого коаксиального кабеля;

• способ фиксации центральной жилы и оплётки;

• рабочий диапазон частот всей линии;

• допустимую мощность сигнала;

• условия эксплуатации: вибрации, влажность, перепады температуры, наличие помех.

Даже качественный разъём не обеспечит расчётные характеристики, если кабель разделан с нарушением геометрии, оплётка подключена ненадёжно или центральный проводник имеет плохой контакт.

Применение в радиоэлектронной аппаратуре

СР50-163ПВ представляет интерес для специалистов, работающих с ВЧ- и СВЧ-оборудованием, промышленной автоматизацией, контрольно-измерительными системами и средствами связи. Разъём может применяться как при изготовлении новых кабельных сборок, так и при ремонте существующих трактов.

Особое внимание к качеству соединения требуется в следующих случаях:

• передача маломощных измерительных сигналов;

• подключение антенн и радиомодулей;

• работа с генераторами и анализаторами сигналов;

• использование длинных коаксиальных линий;

• эксплуатация оборудования в условиях электромагнитных помех;

• применение в вибронагруженных установках.

Надёжность соединения определяется не только самим разъёмом, но и соответствием кабеля, ответной части, технологии монтажа и электрических параметров всей системы.

Рекомендации по выбору и монтажу

Перед использованием СР50-163ПВ рекомендуется сверить его исполнение с технической документацией конкретного изделия. В обозначении коаксиальных разъёмов зашифрованы сведения о серии, номинальном сопротивлении, конструктивном варианте и типе контакта, поэтому внешне похожие компоненты могут иметь разные посадочные размеры и несовместимые способы сочленения.

При монтаже важно:

• использовать кабель, соответствующий конструкции разъёма;

• не повреждать центральную жилу и диэлектрик при зачистке;

• обеспечить плотный контакт оплётки с корпусом;

• исключить замыкание центрального проводника на экран;

• контролировать прочность механической фиксации;

• проверять электрическую непрерывность и отсутствие повреждений после сборки;

• при ответственных ВЧ-трактах измерять согласование линии специализированными приборами.

Правильно установленный СР50-163ПВ помогает сформировать экранированное, стабильное и технически корректное коаксиальное соединение. Это делает его востребованным компонентом в задачах, где требуется передача высокочастотного сигнала с сохранением параметров 50-омного тракта.
