Назначение

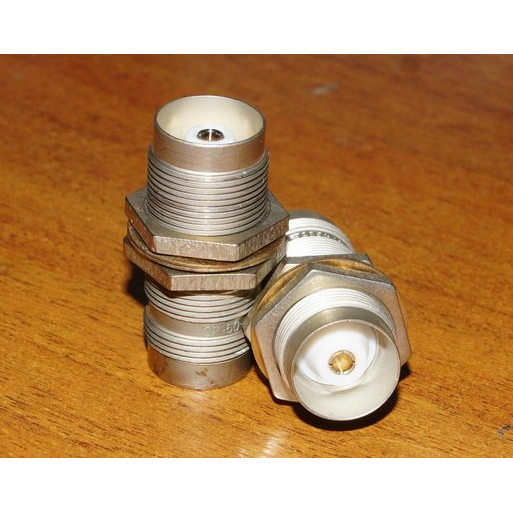

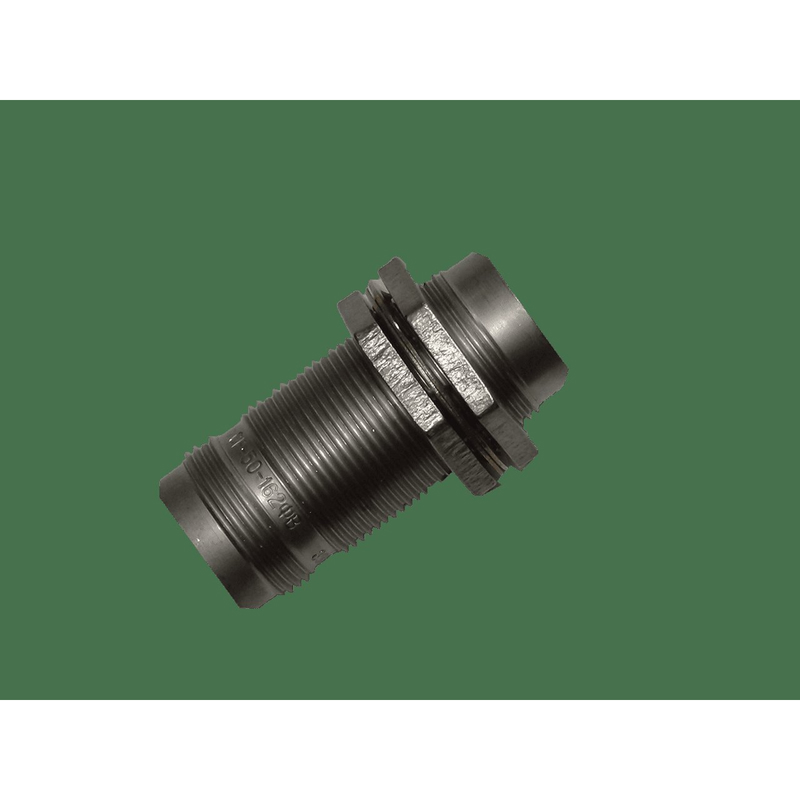

СР50-162ФВ «5» — это радиочастотный коаксиальный переход, выпускаемый ФГУП «ПО „Октябрь“» (завод в Санкт-Петербурге). Изделие представляет собой разъём-переход, предназначенный для резьбового соединения двух радиочастотных участков с волновым сопротивлением 50 Ом в тех случаях, когда непосредственное соединение разъёмов по конструкции невозможно или нежелательно. Переход применяется в составе радиоэлектронной аппаратуры, измерительных приборов и антенно-фидерных трактов для организации надёжного электрического сочленения коаксиальных линий передачи.

Расшифровка обозначения

• СР — «соединитель радиочастотный», старое отечественное обозначение коаксиальных разъёмов.
• 50 — номинальное волновое сопротивление линии, 50 Ом.
• 162 — порядковый номер разработки в серии.
• Ф — фторопласт в качестве диэлектрика (изолятора).
• В — всеклиматическое исполнение по ГОСТ 20.39.404-81, рассчитанное на широкий диапазон температур и влажности.
• «5» — маркировка модификации или подвида в серии, например конструктивного исполнения либо варианта исполнения фланца и крепежа. Базовые электрические параметры при этом не меняются.

Подтверждённые технические особенности

Волновое сопротивление изделия составляет 50 Ом. Диапазон частот — до 10 ГГц; рабочая или предельная частота зависит от конкретных технических условий и условий испытаний. Рабочее напряжение — порядка нескольких сотен вольт в нормальных условиях (амплитудное значение), точное значение зависит от режима и технических условий, при этом устройство рассчитано на высокие напряжения переменного тока.

Переходное сопротивление контактов — около 0,01 Ом, что обеспечивает низкие потери в соединении. Изоляция штырь-гнездо-корпус имеет высокие значения сопротивления изоляции, до сотен МОм и более в нормальных условиях, и устойчива к повышенной температуре и влажности. Тип соединения — резьбовое, обычно метрическая резьба, например М18 на 1 на основных присоединениях.

Диэлектрик выполнен из фторопласта, отличающегося низкими диэлектрическими потерями и высокой термостойкостью. Контакты и корпус изготовлены из латуни или бронзы с серебряным покрытием, что снижает переходное сопротивление и улучшает коррозионную стойкость. Исполнение — негерметичный прямой переход, в большинстве вариантов типа «гнездо-гнездо» или «штырь-штырь» для объёмного монтажа. Габаритные размеры составляют порядка 25,4 на 42,2 мм, что делает переход компактным для размещения в приборах и модулях.

Условия эксплуатации и ресурс

Диапазон рабочих температур — примерно от минус 60 градусов Цельсия до плюс 155 градусов Цельсия; конкретные значения зависят от технических условий, а уровень задаётся фторопластовым диэлектриком. Относительная влажность — до 98 процентов при 40 градусах Цельсия. Изделие устойчиво к вибрации, ударной нагрузке, пониженному давлению и агрессивным средам, включая морскую влажность и соляные брызги.

Минимальный срок службы, то есть гарантированная наработка, составляет порядка нескольких тысяч часов. Количество допустимых сочленений-расчленений разъёма обычно не менее 500 циклов.

Применение

СР50-162ФВ «5» используется для соединения радиочастотных участков с волновым сопротивлением 50 Ом в объёмном монтаже аппаратуры, где требуется резьбовое сочленение и стойкость к внешним воздействиям. Благодаря всеклиматическому исполнению переход востребован в оборудовании, работающем на открытом воздухе, в условиях повышенной влажности и перепадов температур.

Приёмка и год выпуска

Товар имеет приёмку «5». Год выпуска — 2022. Поставка осуществляется в заводской упаковке.
