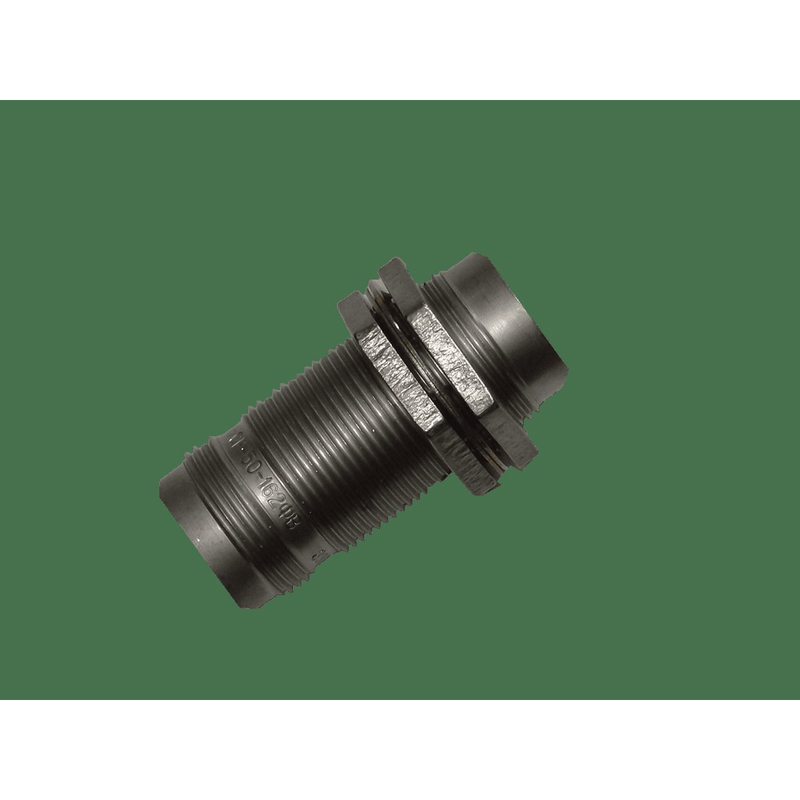

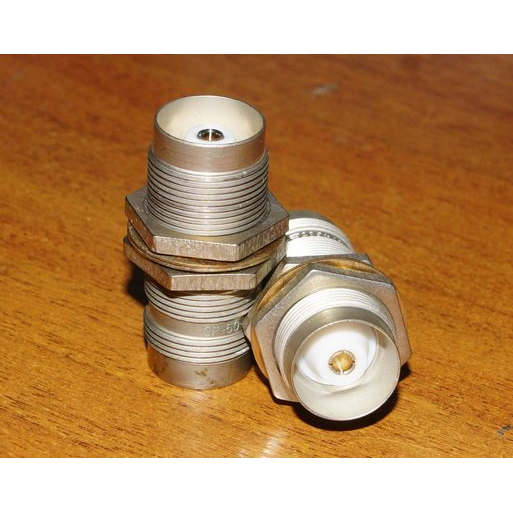

СР50-162ФВ: надёжный радиочастотный разъём для профессиональных систем

СР50-162ФВ — коаксиальный радиочастотный разъём, предназначенный для передачи ВЧ- и СВЧ-сигналов в измерительном, телекоммуникационном, промышленном и специальном оборудовании. Такие компоненты применяются там, где особенно важны стабильность соединения, согласование тракта и защита сигнала от потерь и внешних помех.

Разъёмы серии СР50 используются в коаксиальных линиях с волновым сопротивлением 50 Ом. Это распространённый стандарт для радиосвязи, антенно-фидерных устройств, лабораторных стендов, контрольно-измерительных комплексов и систем передачи данных. Модификация СР50-162ФВ ориентирована на создание надёжного разъёмного соединения в составе кабельных сборок и радиоэлектронной аппаратуры.

Назначение СР50-162ФВ

Основная задача разъёма — обеспечить качественное соединение участков коаксиального тракта без заметного ухудшения параметров передаваемого сигнала. При правильном подборе кабеля и соблюдении технологии монтажа СР50-162ФВ помогает поддерживать стабильное волновое сопротивление, уменьшать отражения и снижать риск потерь мощности.

Разъём может использоваться в следующих направлениях:

• Антенно-фидерные системы и радиосвязь.

• Измерительные комплексы и испытательные стенды.

• Радиопередающие и радиоприёмные устройства.

• Телекоммуникационное оборудование.

• Аппаратура автоматизации и промышленной связи.

• Кабельные сборки для ВЧ- и СВЧ-трактов.

• Специализированные электронные системы.

Особенности коаксиального соединения

Коаксиальный разъём состоит из центрального контакта, изолятора и внешнего проводника, который одновременно выполняет функцию экранирования. Такая конструкция помогает сохранить электромагнитную совместимость компонентов и снизить влияние внешних помех на полезный сигнал.

Для радиочастотных трактов особенно важно согласование всех элементов системы: кабеля, разъёмов, переходов, антенн и подключаемой аппаратуры. Несоответствие импеданса способно вызывать отражение сигнала, ухудшение коэффициента стоячей волны и снижение эффективности передачи. Поэтому применение разъёмов на 50 Ом, включая СР50-162ФВ, актуально для оборудования, рассчитанного на стандартный 50-омный коаксиальный тракт.

На что обратить внимание при монтаже

Чтобы разъём СР50-162ФВ работал стабильно, необходимо учитывать особенности конкретной кабельной линии и условия эксплуатации. Ключевое значение имеют тип коаксиального кабеля, способ фиксации, качество разделки проводников и аккуратность установки центрального контакта.

При подготовке кабельной сборки рекомендуется:

• Проверить совместимость разъёма с используемым кабелем.

• Соблюдать размеры зачистки наружной оболочки, экрана и диэлектрика.

• Не допускать повреждения центральной жилы и оплётки.

• Исключить замыкание между центральным и внешним проводниками.

• Контролировать прочность механической фиксации.

• После сборки измерить электрические параметры соединения при наличии соответствующего оборудования.

Грамотный монтаж помогает сохранить характеристики коаксиальной линии и увеличить срок службы соединения при вибрациях, регулярных подключениях и эксплуатации в составе сложной радиоэлектронной аппаратуры.

Преимущества применения СР50-162ФВ

Использование разъёмов данного типа позволяет формировать разъёмные коаксиальные соединения, удобные для обслуживания, диагностики и замены отдельных модулей. В отличие от неразъёмных соединений, разъёмная конструкция упрощает тестирование кабельных линий и подключение измерительных приборов.

К основным преимуществам применения СР50-162ФВ относятся:

• Работа в составе 50-омных коаксиальных трактов.

• Поддержка стабильной передачи радиочастотного сигнала.

• Возможность использования в профессиональной радиоэлектронной аппаратуре.

• Удобство формирования и обслуживания кабельных сборок.

• Защита сигнальной линии благодаря экранирующей коаксиальной конструкции.

• Снижение риска нестабильного контакта при соблюдении правил установки.

Итог

СР50-162ФВ остаётся востребованным решением для создания надёжных коаксиальных соединений в радиочастотной аппаратуре. Правильно подобранный и качественно смонтированный разъём способствует сохранению параметров линии, повышает устойчивость работы оборудования и упрощает обслуживание ВЧ-трактов.

При выборе компонентов для коаксиальной системы важно заранее учитывать совместимость разъёма с кабелем, требования к волновому сопротивлению, условия эксплуатации и необходимые электрические характеристики готовой сборки.
