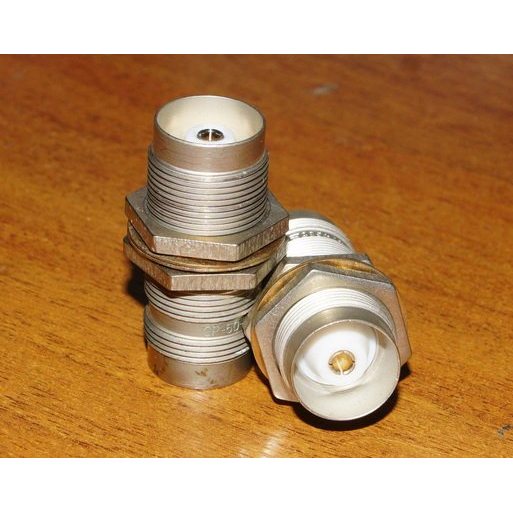

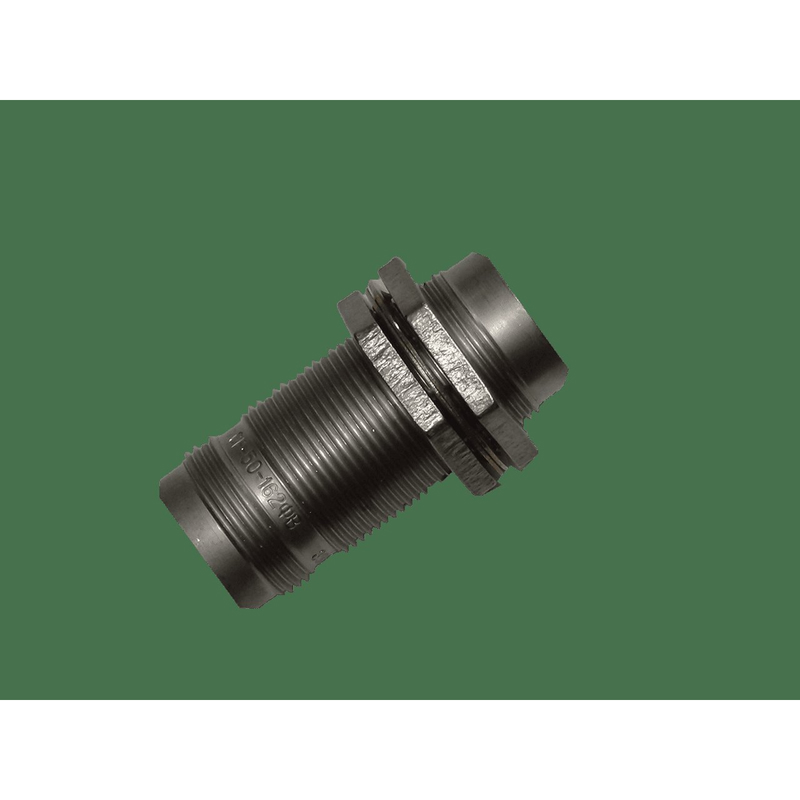

СР50-162ФВ 2015г «5» Октябрь
Производитель: Октябрь
Технические характеристики
СР‑50‑162ФВ «5» — это высокочастотный коаксиальный радиочастотный переход (соединитель) производства ФГУП «ПО „Октябрь“» серии СР‑50‑162ФВ с цифровым индексом «5» в маркировке.
Это негерметичный прямой переход (обычно тип Г–Г, гнездо–гнездо либо В–В, вилка–вилка) для объёмного монтажа, который используют для соединения двух радиочастотных коаксиальных трактов с одинаковым волновым сопротивлением 50 Ом, когда прямое механическое сопряжение разъёмов неудобно или невозможно. Соединитель предназначен для работы в составе РЧ‑трактов аппаратуры радиосвязи, РЭА, измерительных и специальных систем.
Волновое сопротивление: 50 Ом, типичный диапазон частот — от постоянного тока до примерно 3–10 ГГц в зависимости от исполнения и условий эксплуатации.
Рабочее напряжение в нормальных условиях порядка нескольких сотен вольт (амплитуда), испытательное напряжение выше 1 кВ.
Сопротивление контактов штырь–гнездо и корпус–корпус не превышает 0,01–0,02 Ом; сопротивление изоляции между центральным проводником и корпусом в нормальных условиях 1000 МОм и выше, при повышенной температуре и влажности снижается, но остаётся в допустимых пределах.
Тип соединения: резьбовое (резьба М18×1 либо аналогичный метрический диаметр), что обеспечивает надёжный механический зажим и стабильный контакт.
Материал корпуса и контактов: латунь/бронза, покрытые серебром; диэлектрик — фторопласт (Ф), что даёт хорошую стойкость к высокой температуре и химической среде.
Габаритные размеры около 25–26 мм в диаметре и 42–43 мм по длине, общий переход представляет собой короткий жёсткий отрезок коаксиальной линии с двумя разъёмами на концах.
Диапазон рабочих температур — примерно от −60 °C до +155 °C, что соответствует всеклиматическому исполнению «В» по ГОСТ.
Относительная влажность до 98% при температуре 40 °C; допустимое пониженное давление до уровня в районе 5 мм рт. ст. и выше, без потери устойчивости изоляции.
Соединитель рассчитан на многократные сочленения–расчленения (порядка 500 циклов), при этом усилие расстыковки составляет около 0,5–2 кгс.
Серия выпускается ФГУП «ПО „Октябрь“» по собственным техническим условиям/ТУ (например, ВР0.364.007 ТУ), что означает строгое соблюдение ГОСТ‑20265‑83 и других норм на радиочастотные соединители. Изделия серии рассчитаны на работу в условиях повышенных механических нагрузок (удары до сотен g, вибрация в широком диапазоне частот), а также устойчивы к морскому туману, солнечной радиации и грибковым поражениям.
Описание
СР50-162ФВ
СР50-162ФВ: надёжный радиочастотный разъём для профессиональных систем
СР50-162ФВ — коаксиальный радиочастотный разъём, предназначенный для передачи ВЧ- и СВЧ-сигналов в измерительном, телекоммуникационном, промышленном и специальном оборудовании. Такие компоненты применяются там, где особенно важны стабильность соединения, согласование тракта и защита сигнала от потерь и внешних помех.
Разъёмы серии СР50 используются в коаксиальных линиях с волновым сопротивлением 50 Ом. Это распространённый стандарт для радиосвязи, антенно-фидерных устройств, лабораторных стендов, контрольно-измерительных комплексов и систем передачи данных. Модификация СР50-162ФВ ориентирована на создание надёжного разъёмного соединения в составе кабельных сборок и радиоэлектронной аппаратуры.
Назначение СР50-162ФВ
Основная задача разъёма — обеспечить качественное соединение участков коаксиального тракта без заметного ухудшения параметров передаваемого сигнала. При правильном подборе кабеля и соблюдении технологии монтажа СР50-162ФВ помогает поддерживать стабильное волновое сопротивление, уменьшать отражения и снижать риск потерь мощности.
Разъём может использоваться в следующих направлениях:
Антенно-фидерные системы и радиосвязь.
Измерительные комплексы и испытательные стенды.
Радиопередающие и радиоприёмные устройства.
Телекоммуникационное оборудование.
Аппаратура автоматизации и промышленной связи.
Кабельные сборки для ВЧ- и СВЧ-трактов.
Специализированные электронные системы.
Особенности коаксиального соединения
Коаксиальный разъём состоит из центрального контакта, изолятора и внешнего проводника, который одновременно выполняет функцию экранирования. Такая конструкция помогает сохранить электромагнитную совместимость компонентов и снизить влияние внешних помех на полезный сигнал.
Для радиочастотных трактов особенно важно согласование всех элементов системы: кабеля, разъёмов, переходов, антенн и подключаемой аппаратуры. Несоответствие импеданса способно вызывать отражение сигнала, ухудшение коэффициента стоячей волны и снижение эффективности передачи. Поэтому применение разъёмов на 50 Ом, включая СР50-162ФВ, актуально для оборудования, рассчитанного на стандартный 50-омный коаксиальный тракт.
На что обратить внимание при монтаже
Чтобы разъём СР50-162ФВ работал стабильно, необходимо учитывать особенности конкретной кабельной линии и условия эксплуатации. Ключевое значение имеют тип коаксиального кабеля, способ фиксации, качество разделки проводников и аккуратность установки центрального контакта.
При подготовке кабельной сборки рекомендуется:
Проверить совместимость разъёма с используемым кабелем.
Соблюдать размеры зачистки наружной оболочки, экрана и диэлектрика.
Не допускать повреждения центральной жилы и оплётки.
Исключить замыкание между центральным и внешним проводниками.
Контролировать прочность механической фиксации.
После сборки измерить электрические параметры соединения при наличии соответствующего оборудования.
Грамотный монтаж помогает сохранить характеристики коаксиальной линии и увеличить срок службы соединения при вибрациях, регулярных подключениях и эксплуатации в составе сложной радиоэлектронной аппаратуры.
Преимущества применения СР50-162ФВ
Использование разъёмов данного типа позволяет формировать разъёмные коаксиальные соединения, удобные для обслуживания, диагностики и замены отдельных модулей. В отличие от неразъёмных соединений, разъёмная конструкция упрощает тестирование кабельных линий и подключение измерительных приборов.
К основным преимуществам применения СР50-162ФВ относятся:
Работа в составе 50-омных коаксиальных трактов.
Поддержка стабильной передачи радиочастотного сигнала.
Возможность использования в профессиональной радиоэлектронной аппаратуре.
Удобство формирования и обслуживания кабельных сборок.
Защита сигнальной линии благодаря экранирующей коаксиальной конструкции.
Снижение риска нестабильного контакта при соблюдении правил установки.
Итог
СР50-162ФВ остаётся востребованным решением для создания надёжных коаксиальных соединений в радиочастотной аппаратуре. Правильно подобранный и качественно смонтированный разъём способствует сохранению параметров линии, повышает устойчивость работы оборудования и упрощает обслуживание ВЧ-трактов.
При выборе компонентов для коаксиальной системы важно заранее учитывать совместимость разъёма с кабелем, требования к волновому сопротивлению, условия эксплуатации и необходимые электрические характеристики готовой сборки.
