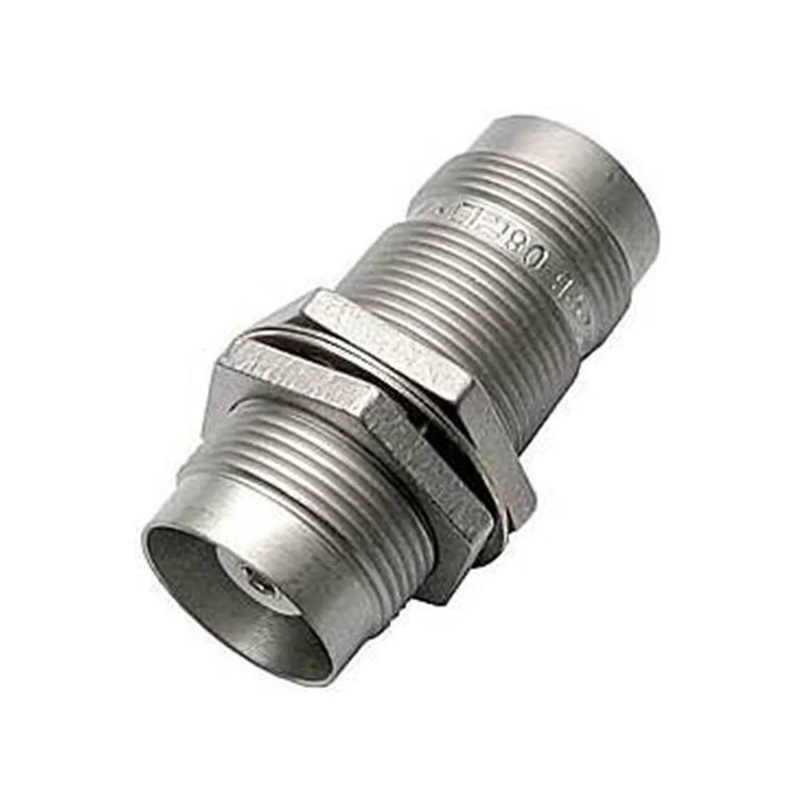

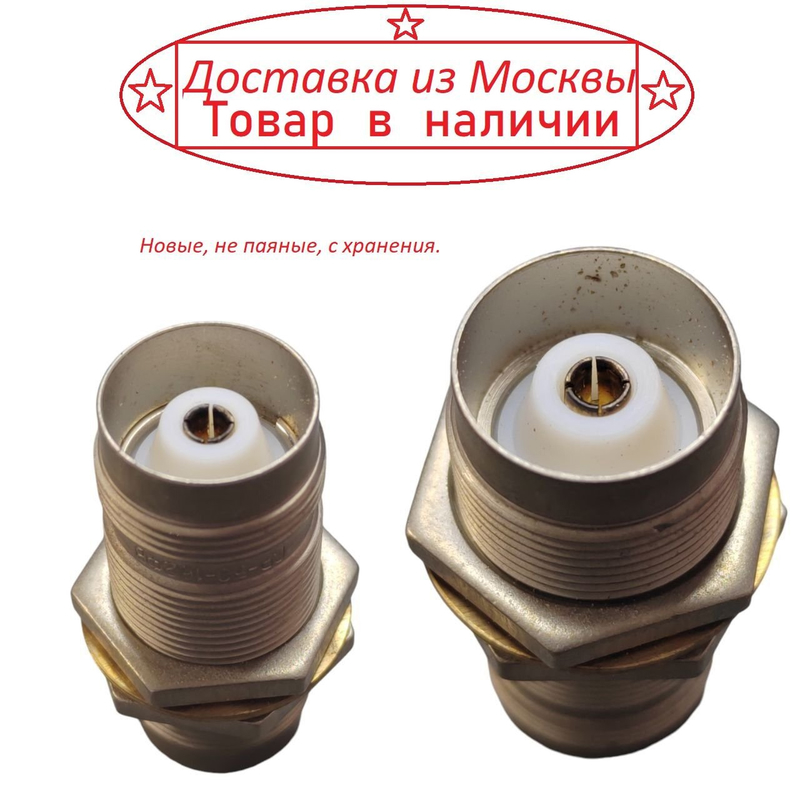

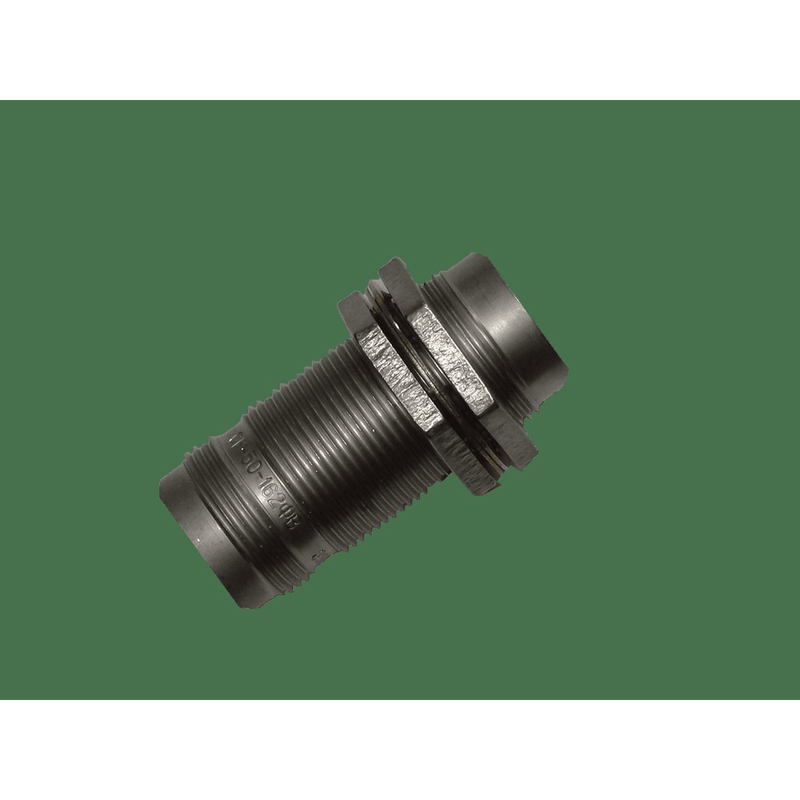

СР50-162ФВ «5» — это радиочастотный коаксиальный переход серии СР-50, рассчитанный на волновое сопротивление 50 Ом и резьбовое соединение. По открытым данным, он относится к прямым негерметичным переходам с фторопластовой изоляцией и предназначен для соединения радиочастотных трактов, когда прямое механическое соединение разъёмов неудобно или нежелательно.

Что это за изделие

Это переход типа «штырь-штырь», то есть узел, который связывает два коаксиальных разъёма через короткий жёсткий отрезок линии. В обозначении «СР» обычно указывается соединитель радиочастотный, «50» — волновое сопротивление 50 Ом, а «Ф» — фторопласт как материал изолятора.

Основные параметры

По опубликованным характеристикам, изделие имеет рабочее напряжение 500 В, диапазон частот до 10 ГГц и габариты примерно 25,4 × 42,2 мм. Для контактов указывают латунь с серебряным покрытием, а переходное сопротивление контактов — 0,01 Ом.

Эксплуатация

Переход рассчитан на работу при температурах от –60 °C до +155 °C и при относительной влажности до 98% при 40 °C. Также для него указывают стойкость к вибрации, ударам и линейным нагрузкам, что делает его пригодным для более жёстких условий эксплуатации.

Что означает «5»

В некоторых складских и каталожных записях встречаются варианты с припиской «5» в маркировке, например «СР50-162ФВ 5 91», но по самим открытым карточкам это выглядит как складской/учётный индекс или вариант внутренней маркировки поставщика, а не самостоятельное новое изделие. Поэтому на практике обычно смотрят именно базовое изделие СР-50-162ФВ и паспортные данные конкретного исполнения.

Коротко

Если совсем кратко, СР50-162ФВ «5» — это 50-омный резьбовой ВЧ-переход для коаксиальных линий, рассчитанный на широкополосную работу, повышенную механическую стойкость и применение в ответственных радиоэлектронных узлах.
