Назначение соединителя СР50-162ФВ «5»

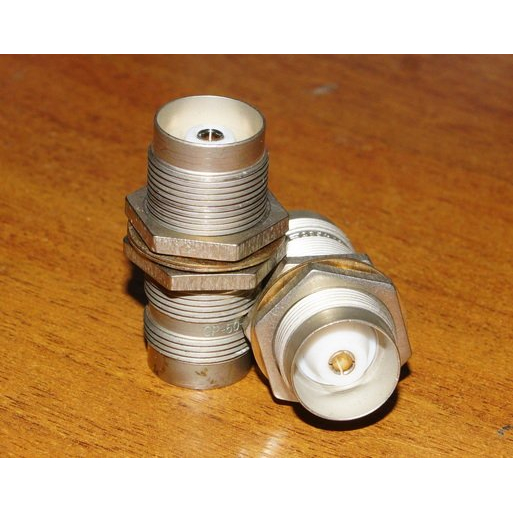

СР50-162ФВ «5» представляет собой радиочастотный коаксиальный переход-соединитель типоразмерного ряда СР50, выпущенный по отечественным стандартам для применения в высокочастотных трактах с волновым сопротивлением 50 Ом. Изделие выполнено как негерметичный прямой переход, чаще всего по схеме гнездо-гнездо, и предназначено для соединения двух радиочастотных разъёмов одинакового типоразмера в случаях, когда непосредственный монтаж вразрез конструктивно неудобен либо невозможен.

Основная сфера применения — объёмный монтаж радиочастотных трактов, где требуется короткий жёсткий переход между двумя гнёздами-разъёмами СР50. Такое решение востребовано при коммутации аппаратуры, работе с измерительными приборами, а также при обслуживании бортовых радиостанций. Переход позволяет сохранить импеданс 50 Ом и минимизировать отражения в высокочастотной линии, что критически важно для стабильной работы в полосе до нескольких гигагерц.

Подтверждённые особенности исполнения

Маркировка «ФВ» в обозначении указывает на применение фторопластового диэлектрика и всеклиматическое исполнение по нормам ГОСТ. Это обеспечивает стабильность электрических параметров и возможность эксплуатации в широком диапазоне температур и влажности. Внутренний диэлектрик из фторопласта отличается малыми потерями и высокой стабильностью характеристик при изменении внешних условий.

Контактная часть и корпус, как правило, изготавливаются из латуни или бронзы с серебряным покрытием. Такое покрытие снижает переходное сопротивление, повышает коррозионную стойкость и улучшает повторяемость электрических характеристик при многократных сочленениях.

Основные электрические и механические параметры

• Волновое сопротивление — 50 Ом.
• Диапазон частот — обычно до порядка 3-10 ГГц, что характерно для соединителей серии СР50.
• Рабочее напряжение — в нормальных условиях до нескольких сотен вольт амплитудного значения; точная величина зависит от конкретных условий эксплуатации.
• Диапазон рабочих температур — приблизительно от минус 60 до плюс 155 градусов Цельсия.
• Устойчивость к вибрационным нагрузкам и механическим ударам — соответствует требованиям для авиационной и наземной военной техники, выдерживает ускорения до сотен g.
• Количество допустимых сочленений-расчленений — порядка 500 циклов.

Применение и эксплуатационные преимущества

Соединитель СР50-162ФВ «5» предназначен для использования в составе радиочастотных линий, где необходимо обеспечить надёжное соединение без нарушения волнового сопротивления тракта. Благодаря короткому жёсткому переходу изделие удобно применять в стеснённых монтажных пространствах, внутри блоков аппаратуры и на коммутационных панелях. Применение фторопластового диэлектрика и всеклиматического исполнения расширяет область использования соединителя — от стационарных измерительных стендов до бортовой аппаратуры, работающей в жёстких условиях внешней среды.

Соединитель поставляется в заводской упаковке. Год выпуска — 2019, приёмка обозначена литерой «5». Артикул изделия — 21120. Изделие относится к категории СР и предназначено для профессионального применения в составе высокочастотного оборудования, где требуется стабильность импеданса и минимальные потери сигнала в широком диапазоне частот.
