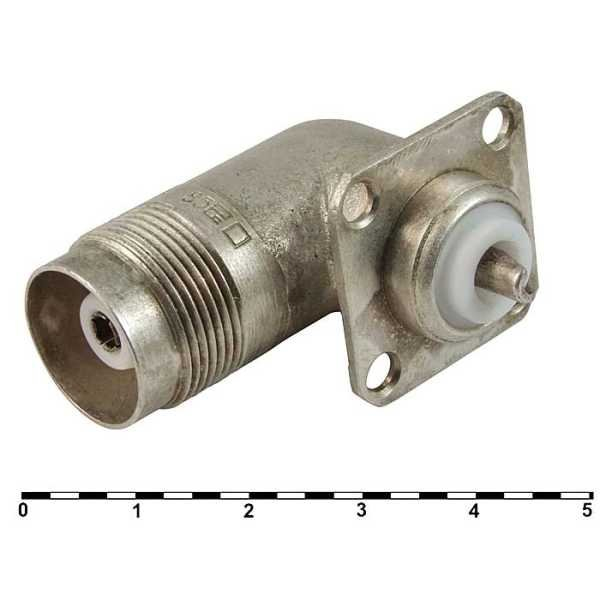

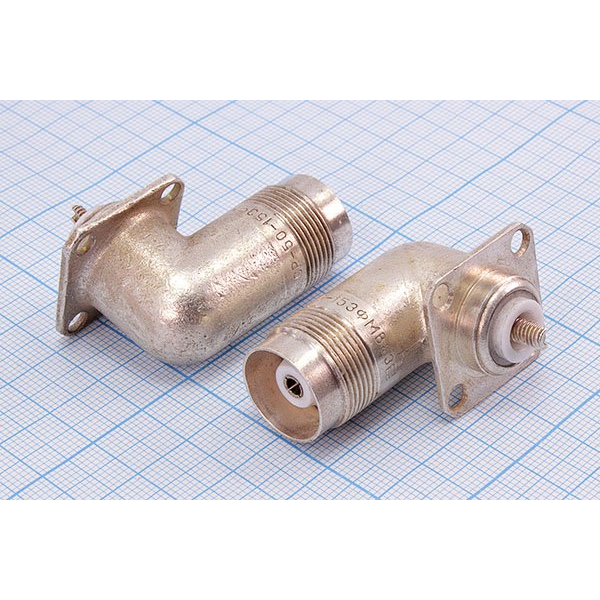

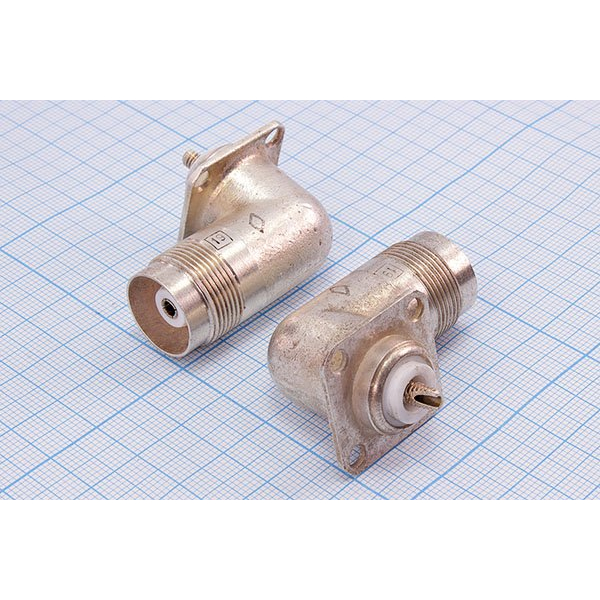

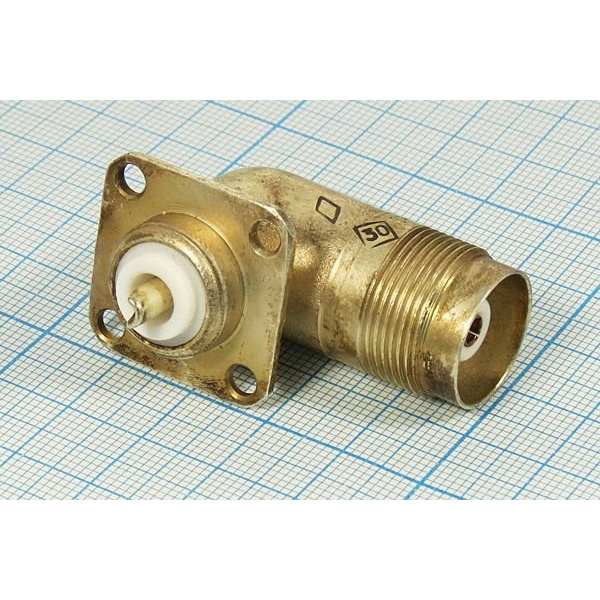

СР50-153ФВ: угловая приборная розетка для радиочастотных трактов

СР50-153ФВ — коаксиальный радиочастотный соединитель серии СР50, выполненный в формате угловой приборной розетки. Разъём рассчитан на работу в 50-омных ВЧ-трактах и применяется там, где требуется надёжно вывести коаксиальную линию на панель оборудования при ограниченном монтажном пространстве.

Конструкция с угловым корпусом помогает рационально разместить кабельную разводку внутри аппаратуры и снизить нагрузку на подключаемую линию. Резьбовой механизм сочленения обеспечивает механически прочное соединение, что особенно важно для измерительных, связных, промышленных и специализированных электронных систем.

Основные характеристики СР50-153ФВ

• Тип: приборная угловая розетка.

• Волновое сопротивление: 50 Ом.

• Тип сочленения: резьбовой.

• Монтаж: на панель, с электрическим подключением пайкой.

• Присоединительный размер: М18×1.

• Конструкция: одноконтактный коаксиальный разъём с гнездовым центральным контактом.

• Материал изолятора: фторопласт.

• Корпус: латунный, с никелевым покрытием.

• Контактная группа: металлические контакты с серебряным покрытием.

• Диапазон рабочих температур: от −60 до +155 °C.

• Ресурс: до 500 циклов сочленения и расчленения.

• Масса: около 66 г.

• Габариты: ориентировочно 36,5 × 25 × 45 мм.

Особенности конструкции

Разъём СР50-153ФВ относится к негерметичным соединителям приборного исполнения. Он предназначен для установки на корпус, панель или шасси радиоэлектронного устройства. Угловая геометрия корпуса делает решение удобным для оборудования с плотной компоновкой: кабель выводится под углом, поэтому для него не требуется большой прямолинейный участок за панелью.

Фторопластовый изолятор обеспечивает необходимые электроизоляционные свойства и устойчивость к повышенным температурам. Латунный корпус с никелевым покрытием повышает стойкость к коррозии, а покрытие контактной группы способствует сохранению стабильного электрического контакта при многократных подключениях.

Применение в ВЧ-оборудовании

СР50-153ФВ используют для коммутации коаксиальных линий в радиоэлектронной аппаратуре с волновым сопротивлением 50 Ом. Соединитель подходит для формирования разъёмных участков ВЧ-трактов, подключения внешних кабелей и организации панельных интерфейсов.

Типичные области применения:

• Радиосвязное и телекоммуникационное оборудование.

• Контрольно-измерительные комплексы.

• Приёмные, передающие и антенно-фидерные устройства.

• Системы радиомониторинга и радиолокации.

• Промышленная электроника и аппаратура специального назначения.

• Лабораторные стенды и испытательные установки.

В справочных описаниях для СР50-153ФВ указывается работа в радиочастотных цепях до 3 ГГц; при этом параметры конкретного исполнения следует сверять с документацией изготовителя и требованиями проекта.

На что обратить внимание при выборе

Для корректной работы соединителя важно учитывать не только его конструкцию, но и параметры всей линии. СР50-153ФВ рассчитан на тракт с сопротивлением 50 Ом, поэтому его следует применять совместно с совместимыми коаксиальными кабелями, ответными частями и оборудованием того же номинала.

Перед монтажом рекомендуется проверить:

• Совместимость ответного разъёма и резьбового соединения.

• Соответствие монтажного отверстия размеру М18×1.

• Допустимый диапазон частот и напряжений для конкретного исполнения.

• Тип, диаметр и способ разделки применяемого коаксиального кабеля.

• Требования к экранированию, КСВН и механической прочности соединения.

• Условия эксплуатации, включая температуру, влажность и вибрационные нагрузки.

Итог

СР50-153ФВ — функциональная угловая приборная розетка для 50-омных радиочастотных систем. Резьбовое соединение, панельное исполнение, фторопластовая изоляция и широкий температурный диапазон делают этот разъём практичным решением для надёжной коммутации коаксиальных трактов в профессиональной и промышленной аппаратуре.
