СР50-153ФВ

СР50-153ФВ — это высокочастотный соединитель (разъём) типа СР-50, предназначенный для соединения радиочастотных трактов с волновым сопротивлением 50 Ом. Он используется в электрических цепях для байонетного или резьбового способа соединения, с резьбой М18х1.

Основные характеристики

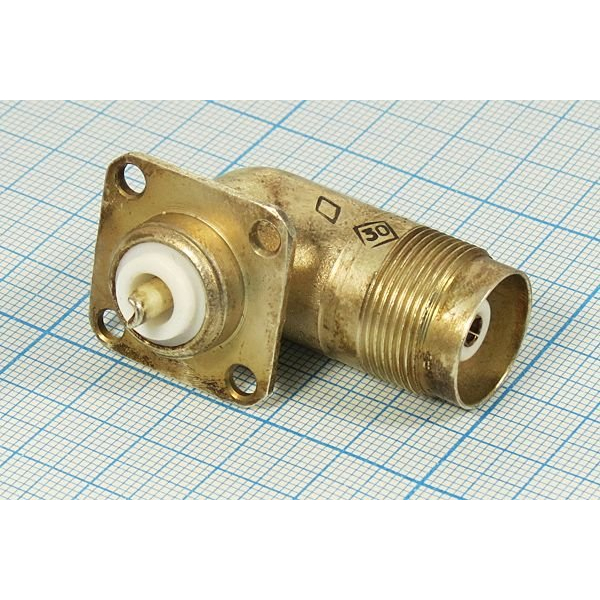

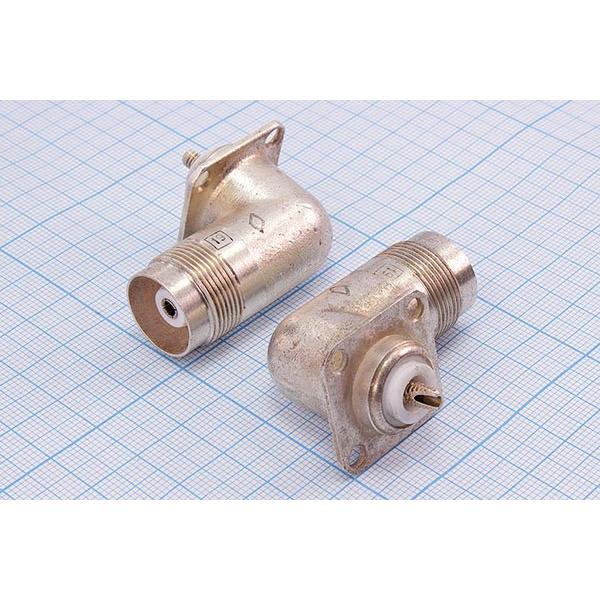

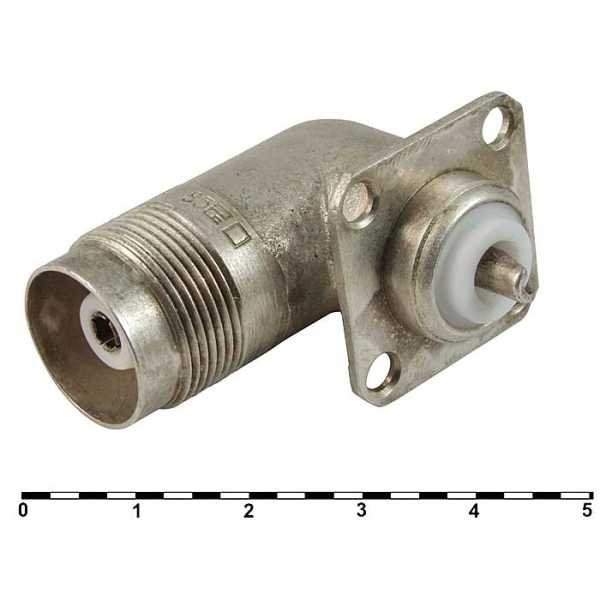

Это приборная угловая розетка с фланцевым хвостовиком, корпус из латуни с никелевым покрытием и контактом-гнездом (диаметр 3 мм) из латуни с серебряным покрытием. Диапазон рабочих частот — от 0 до 10 ГГц (для фторопластового изолятора), рабочее напряжение до 500 В, сопротивление контактов около 0,01 Ом. Габаритные размеры составляют 45×36,5×25 мм, масса — 66 г.

Условия эксплуатации

Соединитель работает в диапазоне температур от -60 до +155 °С, с относительной влажностью до 98% при +35 °С, всеклиматического исполнения. Ресурс — 500 циклов сочленения-расчленения, соответствует ГОСТ 20265-83 и ТУ ВР0.364.007. Применяется для кабелей типа РК50 (диаметр 2–7 мм).
