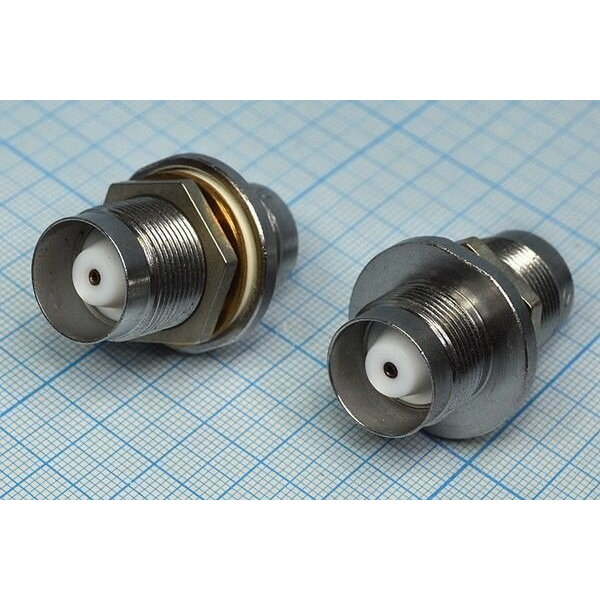

СР50-151ФВ 91г «5»

Цена:

65 ₽

В наличии: 28 шт.

ВР0.364.044 ТУ

Технические характеристики

СР50-151ФВ

Соединитель СР50‑151ФВ — это радиочастотный коаксиальный переход, рассчитанный на волновое сопротивление 50 Ом и входящий в ряд типов СР‑50 для соединения радиочастотных трактов. Он выполнен во всеклиматическом исполнении и предназначен для монтажа и соединения кабелей, приборов и частей радиоэлектронных устройств в высокочастотных цепях.

Назначение и конструкция

СР50‑151ФВ используется как переход одноканального соединения, позволяющий объединять два разъема с одинаковыми или разными присоединительными размерами, когда их прямое механическое соединение либо невозможно, либо нежелательно. Соединение между разъемами обеспечивается резьбовым способом, что повышает надежность и герметичность контакта в сложных условиях эксплуатации.

Технические параметры

СТР50‑151ФВ имеет диапазон рабочих частот от 0 до 10 ГГц и обеспечивает хорошую согласованность за счет коэффициента стоячей волны по напряжению (КСВН) до примерно 1,25. Сопротивление контактов составляет около 0,01 Ом, а рабочее напряжение в нормальных условиях — до 500 В (амплитудное значение).

Условия эксплуатации

Соединитель рассчитан на широкий диапазон температур, чаще всего от −60 до +85 °C, а для исполнений с фторопластовой изоляцией — до +155 °C, что соответствует всеклиматическому исполнению по ГОСТ. Он также устойчив к воздействию вибраций, ударных нагрузок и повышенной влажности (до 98% при +35 °C), что позволяет применять его в бортовой и наземной радиоэлектронной аппаратуре.

Габариты и ресурс

Габаритные размеры перехода СР‑50‑151ФВ обычно не превышают порядка 41×35 мм, масса составляет около 50 г, что делает его компактным и удобным для установки в плотных монтажных узлах. Минимальный срок сохраняемости разъема — 15 лет, а максимальная наработка — порядка 100 000 часов при не менее чем 500 циклов сочленения‑расчленения.

Описание

Назначение соединителя СР50-151ФВ

СР50-151ФВ — радиочастотный коаксиальный переход, рассчитанный на волновое сопротивление 50 Ом. Изделие входит в ряд типов СР-50 и применяется для соединения радиочастотных трактов. Переход предназначен для монтажа и соединения кабелей, приборов и частей радиоэлектронных устройств в высокочастотных цепях.

Основное назначение — одноканальное соединение, позволяющее объединять два разъёма с одинаковыми или разными присоединительными размерами в тех случаях, когда их прямое механическое соединение невозможно либо нежелательно. Соединение между разъёмами обеспечивается резьбовым способом, что повышает надёжность и герметичность контакта в сложных условиях эксплуатации.

Подтверждённые особенности и технические параметры

Изделие выпускается по техническим условиям ВР0.364.044 ТУ. Ниже приведены характеристики, заявленные для данного типа перехода.

Волновое сопротивление: 50 Ом.
Диапазон рабочих частот: от 0 до 10 ГГц.
Коэффициент стоячей волны по напряжению (КСВН): до примерно 1,25, что обеспечивает хорошую согласованность тракта.
Сопротивление контактов: около 0,01 Ом.
Рабочее напряжение в нормальных условиях: до 500 В (амплитудное значение).
Тип соединения: резьбовое.
Исполнение: всеклиматическое.
Приёмка: «5».
Год выпуска: 1991.

Условия эксплуатации

Соединитель рассчитан на широкий диапазон температур — чаще всего от минус 60 до плюс 85 градусов Цельсия, а для исполнений с фторопластовой изоляцией — до плюс 155 градусов Цельсия. Это соответствует всеклиматическому исполнению по ГОСТ.

Изделие устойчиво к воздействию вибраций, ударных нагрузок и повышенной влажности (до 98 процентов при плюс 35 градусах Цельсия). Благодаря этому переход применим в бортовой и наземной радиоэлектронной аппаратуре.

Габариты, масса и ресурс

Габаритные размеры перехода обычно не превышают порядка 41 на 35 миллиметров, масса составляет около 50 граммов. Такие размеры делают изделие компактным и удобным для установки в плотных монтажных узлах.

Минимальный срок сохраняемости разъёма — 15 лет. Максимальная наработка составляет порядка 100 000 часов при не менее чем 500 циклах сочленения и расчленения.

Применение

СР50-151ФВ применяется в высокочастотных цепях для коммутации кабелей, приборов и блоков радиоэлектронных устройств. Резьбовое соединение и всеклиматическое исполнение позволяют использовать переход как в стационарной аппаратуре, так и в условиях вибраций, ударных нагрузок и повышенной влажности.

Изделие востребовано при построении и ремонте радиочастотных трактов, где требуется согласованное соединение с волновым сопротивлением 50 Ом в диапазоне частот до 10 ГГц. Наличие приёмки «5» подтверждает соответствие изделия установленным требованиям при выпуске.
