Назначение и область применения

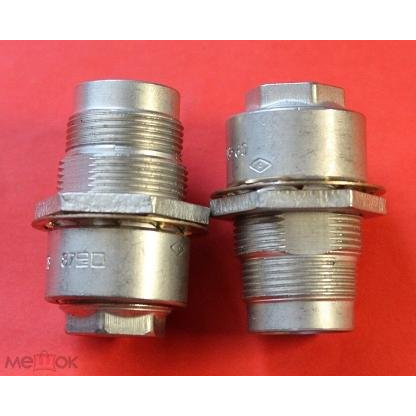

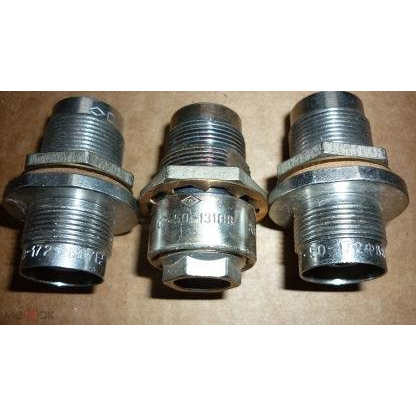

СР50-131ПВ «5» представляет собой коаксиальный радиочастотный соединитель блочно-кабельного типа, предназначенный для обеспечения надежного электрического соединения кабельных сборок и блоков в радиочастотных трактах аппаратуры общего и специального назначения. Изделие используется для передачи высокочастотных сигналов в системах связи, радиолокационном оборудовании и радиоэлектронной аппаратуре различного профиля, где требуется стабильность электрических параметров при воздействии внешних факторов.

Конструктивное исполнение в виде прямой розетки предполагает монтаж соединителя на корпус блока или прибора с последующим подключением кабельной части ответного разъема. Резьбовой тип сочленения обеспечивает механическую прочность и защиту от самопроизвольного разъединения в условиях вибрационных нагрузок. Соединитель ориентирован на работу с кабелями типа РК50-4-11, что определяет его совместимость с распространенными радиочастотными трактами с волновым сопротивлением 50 Ом.

Технические особенности и конструкция

Изделие характеризуется следующими подтвержденными электрическими и эксплуатационными параметрами:

• Волновое сопротивление — 50 Ом.
• Предельная рабочая частота — до 3000 МГц.
• Максимальное рабочее напряжение — до 1000 В.
• Сопротивление контактов — не более 0,01 Ом.
• Ресурс по числу циклов сочленения и расчленения — до 500.
• Диапазон рабочих температур — от -60 °C до +85 °C.
• Устойчивость к вибрациям и специальным факторам.

Корпус соединителя выполнен из латуни с никелевым покрытием, что обеспечивает защиту от коррозии и стабильность контактных поверхностей. Центральный контакт изготовлен из бронзы с серебряным покрытием, благодаря чему достигается низкое переходное сопротивление и высокая проводимость. Изолятор выполнен из полиэтилена — об этом свидетельствует буквенное обозначение «ПВ» в маркировке изделия. Полиэтиленовая изоляция обеспечивает стабильные диэлектрические характеристики в широком диапазоне частот и рабочих температур.

Расшифровка обозначения

Маркировка СР50-131ПВ «5» содержит информацию о классе и конструктивных особенностях изделия. Буквы «СР» указывают на принадлежность к радиочастотным соединителям. Число 50 обозначает номинальное волновое сопротивление в омах. Число 131 является номером конструкторской разработки. Буквы «ПВ» указывают на материал изолятора — полиэтилен. Индекс «5» в кавычках обозначает категорию качества, соответствующую повышенным требованиям военного приема и предприятий-изготовителей специальной техники.

Приемка и качество

Изделие имеет категорию качества «5», что означает проведение приемки в соответствии с требованиями, предъявляемыми к продукции для военной и специальной техники. Категория «5» подтверждает соответствие изделия повышенным нормам надежности, стабильности параметров и стойкости к внешним воздействующим факторам. Указанный год выпуска — 2017. Заводская упаковка сохраняет целостность изделия при хранении и транспортировке, исключая повреждение резьбовых элементов и контактных поверхностей.

Применение в аппаратуре

СР50-131ПВ «5» применяется в составе радиоэлектронных блоков, приемопередающих модулей, антенно-фидерных трактов и измерительного оборудования, где требуется разъемное соединение коаксиальных линий с сохранением согласования по волновому сопротивлению. Благодаря блочно-кабельному исполнению соединитель устанавливается стационарно на корпусе устройства, а ответная кабельная часть обеспечивает оперативное подключение и отключение тракта без нарушения целостности монтажа внутри блока. Резьбовая фиксация гарантирует стабильность электрического контакта при механических нагрузках и вибрациях, характерных для эксплуатации специальной аппаратуры.
