СР50-130ПВ — надёжный коаксиальный разъём для радиочастотных трактов

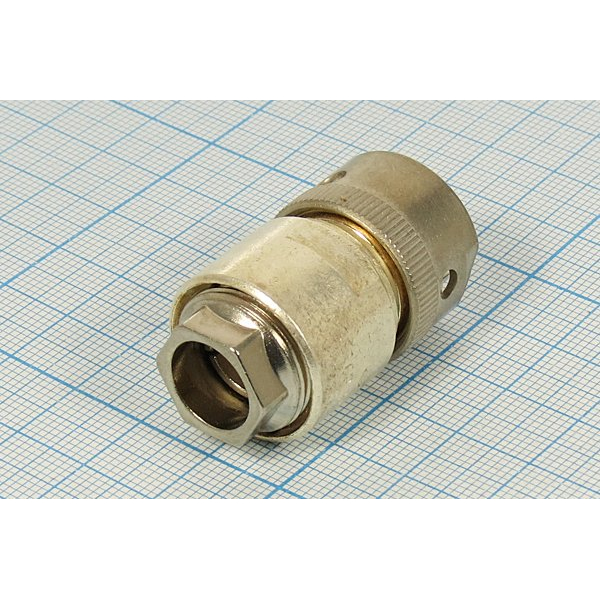

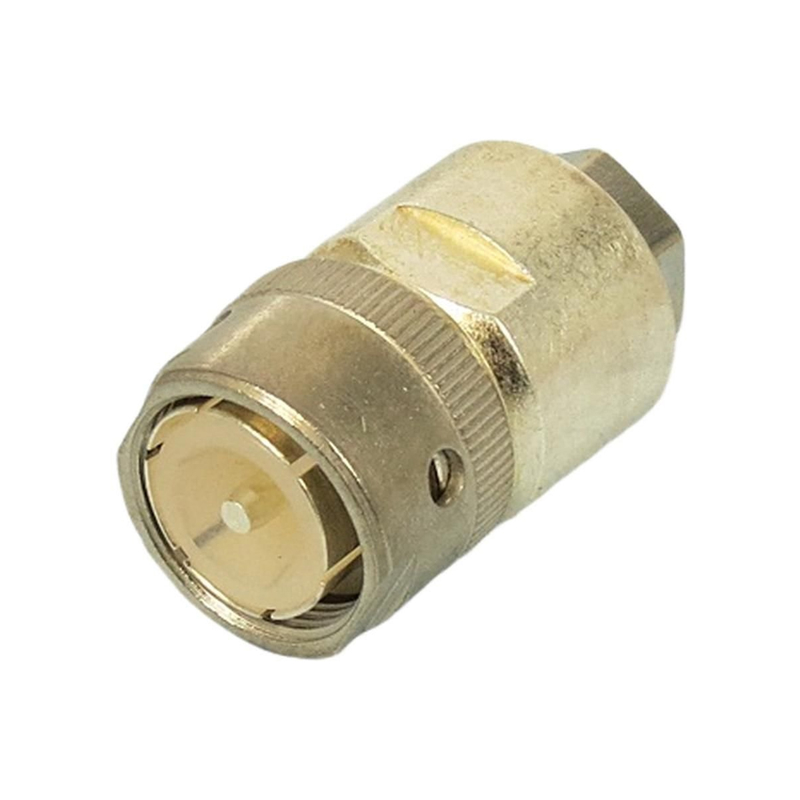

СР50-130ПВ — радиочастотный коаксиальный соединитель в исполнении прямой кабельной вилки. Он предназначен для разъёмного соединения участков ВЧ-трактов, кабелей, узлов и блоков аппаратуры, где важно сохранить стабильные электрические параметры и обеспечить механически прочное сочленение.

Разъём относится к серии СР50 и рассчитан на волновое сопротивление 50 Ом. Конструкция с резьбовым соединением повышает устойчивость контакта к вибрациям и внешним механическим воздействиям, что делает СР50-130ПВ востребованным в измерительной, связной, промышленной и специализированной радиоэлектронной аппаратуре.

Назначение СР50-130ПВ

Соединитель СР50-130ПВ применяется в электрических цепях радиочастотных трактов с частотами до 3 ГГц. Основная задача разъёма — обеспечить надёжное подключение коаксиального кабеля к оборудованию или совместимой ответной части без существенного ухудшения параметров передачи высокочастотного сигнала.

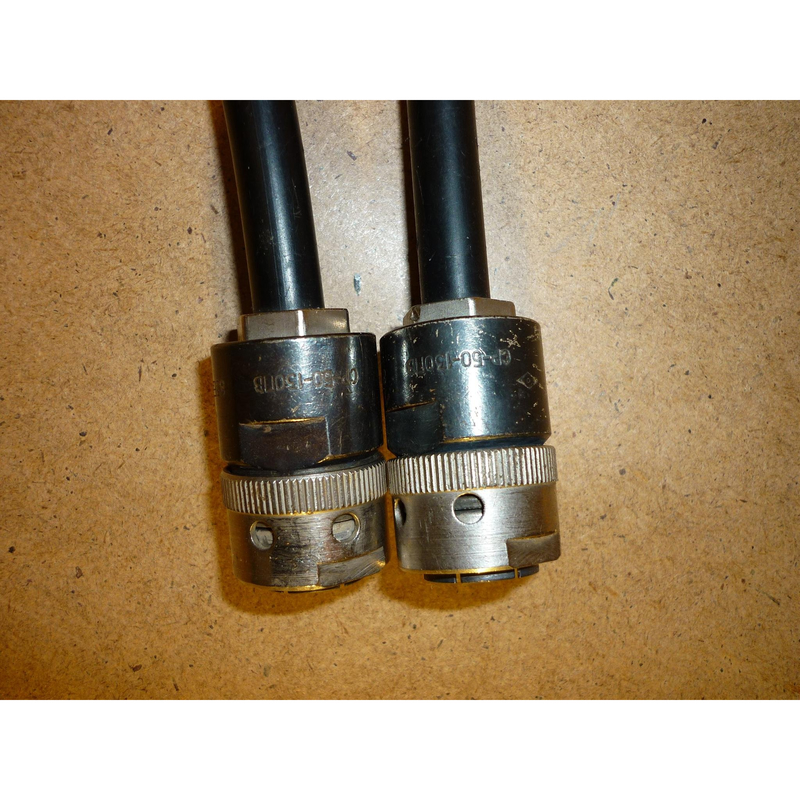

Модель ориентирована на монтаж на кабель РК50-4-11. Прямое кабельное исполнение удобно для стандартной прокладки линии, а резьбовое сочленение помогает избежать случайного отсоединения в процессе эксплуатации.

Основные характеристики

Технические параметры могут зависеть от исполнения и сопроводительной документации конкретной партии, поэтому для проектирования и приёмочного контроля следует сверять характеристики с действующими техническими условиями.

Преимущества конструкции

СР50-130ПВ сочетает электрическую стабильность коаксиального тракта и практичную механику для работы в аппаратуре общего и специального назначения.

• Резьбовая фиксация обеспечивает плотное и устойчивое соединение.

• Номинальное сопротивление 50 Ом помогает согласовать разъём с распространёнными коаксиальными ВЧ-линиями.

• Серебряное покрытие контактов способствует снижению переходного сопротивления и сохранению качества электрического контакта.

• Полиэтиленовый изолятор обеспечивает требуемую изоляцию элементов конструкции.

• Температурный диапазон от −60 до +85 °C позволяет использовать соединитель в условиях холода, нагрева и переменных климатических воздействий.

• Негерметичное исполнение рассчитано на применение внутри аппаратуры, корпусов и защищённых технических систем.

Где используется разъём

Разъём СР50-130ПВ может применяться в составе:

• радиопередающих и радиоприёмных устройств;

• измерительных ВЧ-комплексов;

• систем связи и телекоммуникационного оборудования;

• лабораторных стендов;

• приборов контроля, диагностики и автоматики;

• блоков радиоэлектронной аппаратуры;

• кабельных сборок с волновым сопротивлением 50 Ом.

При монтаже важно соблюдать требования к разделке РК50-4-11, не повреждать центральный проводник и диэлектрик, а также обеспечить правильную затяжку резьбового соединения. Это помогает снизить риск нестабильного контакта, роста потерь и ухудшения согласования в высокочастотном тракте.

Итог

СР50-130ПВ — прямой коаксиальный ВЧ-разъём на 50 Ом с резьбовым соединением, рассчитанный на работу в радиочастотных цепях до 3 ГГц. Благодаря прочной конструкции, диапазону температур от −60 до +85 °C и совместимости с кабелем РК50-4-11 он подходит для создания надёжных соединений в радиоэлектронной и измерительной технике.
