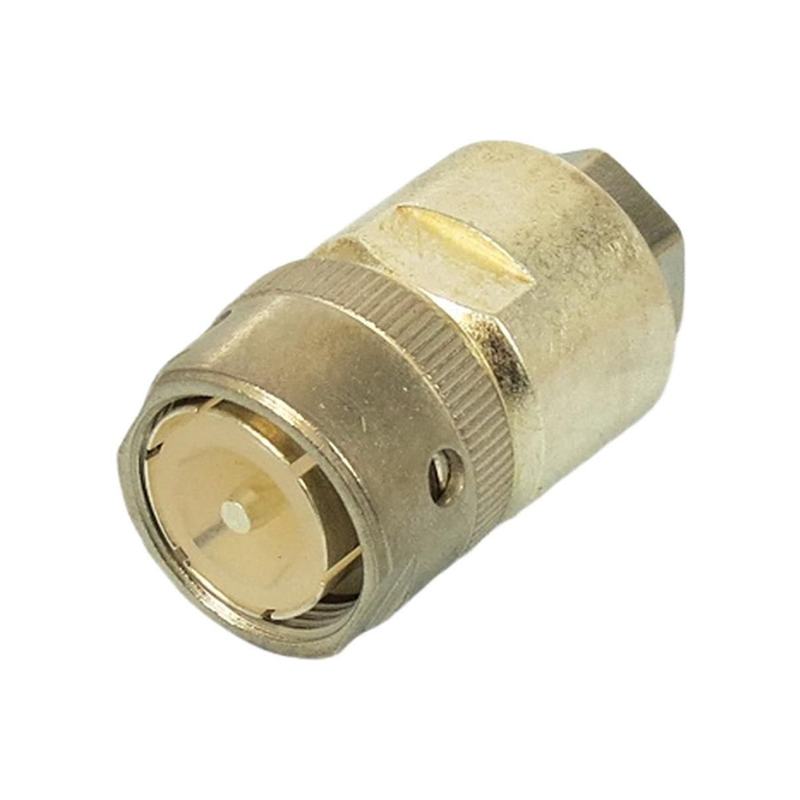

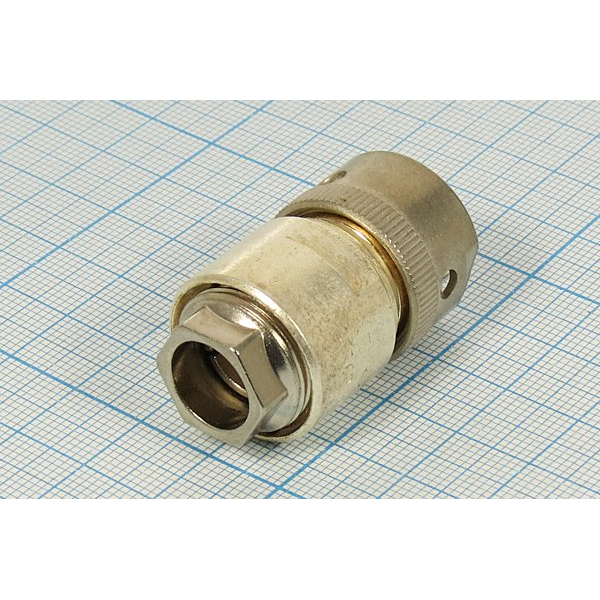

СР50-130ПВ «5» — это вилка кабельная, представляющая собой радиочастотный коаксиальный соединитель с резьбовым способом соединения. Она предназначена для работы в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом и частотным диапазоном до 3–10 ГГц.

Основные характеристики

Соединитель выполнен в прямом исполнении, не модернизированный, с полиэтиленовой изоляцией и всеклиматическим вариантом (В). Рабочее напряжение достигает 500 В, сопротивление контактов — 0,01 Ом, а количество сочленений-расчленений — до 500. Диапазон рабочих температур: от -60°C до +85°C, корпус из латуни или бронзы с серебряным или никелевым покрытием.

Применение и конструкция

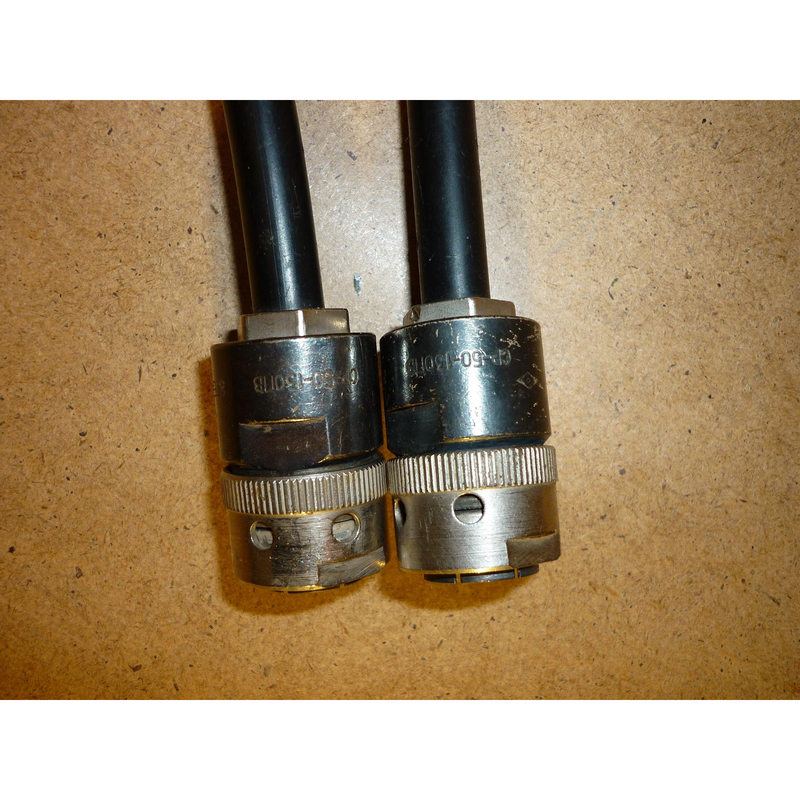

СР50-130ПВ «5» подходит для монтажа на кабель РК50-4-11 (до 1991 года), обеспечивает герметичность и устойчивость к вибрациям, ударам (до 500g) и агрессивным средам. Разъём грибоустойчивый, выдерживает высокую влажность (98% при 40°C) и пониженное давление. Маркировка «5» указывает на категорию качества или исполнение от производителя, например, Каменск-Уральского завода (1991 год).
