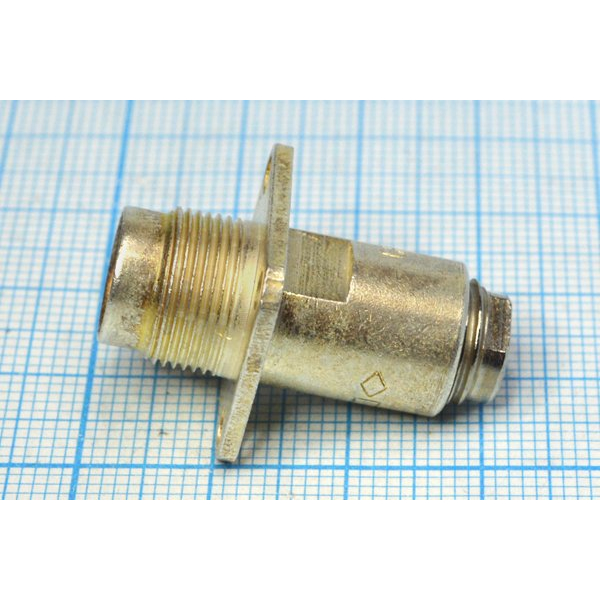

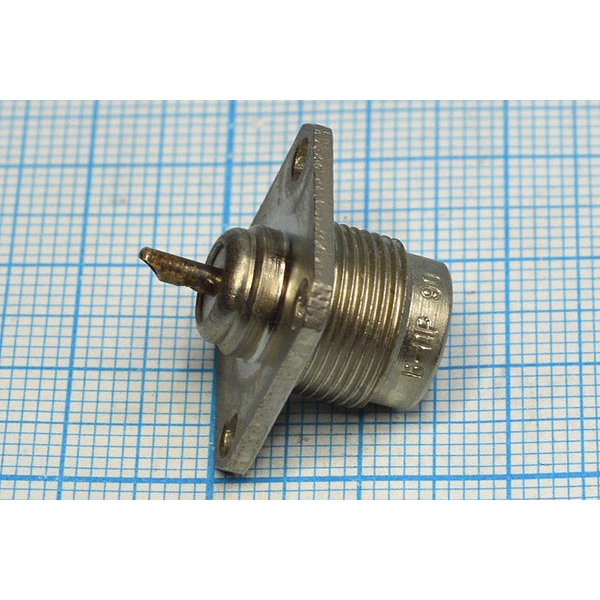

СР50-12ФВ: назначение и особенности высокочастотного коаксиального разъёма

СР50-12ФВ — коаксиальный радиочастотный разъём, предназначенный для соединения кабельных линий с волновым сопротивлением 50 Ом в измерительной, связной, радиотехнической и промышленной аппаратуре. Изделия этого типа применяются там, где важно сохранить согласование тракта, обеспечить устойчивую передачу ВЧ-сигнала и получить надёжное экранированное соединение.

Для чего применяется СР50-12ФВ

Коаксиальные разъёмы серии СР50 используются в системах, работающих с радиочастотными и импульсными сигналами. Обозначение «50» традиционно указывает на номинальное волновое сопротивление 50 Ом — распространённый стандарт для многих ВЧ-трактов, антенн, генераторов, приёмников, контрольно-измерительных устройств и специализированных электронных комплексов.

Разъём СР50-12ФВ может применяться в следующих задачах:

• подключение коаксиального кабеля к корпусному оборудованию;

• монтаж ВЧ-линий в стойках, шкафах и приборных панелях;

• коммутация антенн, датчиков, измерительных модулей и радиоблоков;

• ремонт и модернизация радиоэлектронной аппаратуры;

• создание экранированных сигнальных соединений в промышленной автоматике;

• использование в лабораторных и испытательных комплексах.

Конструктивные особенности

Основная функция коаксиального разъёма — передавать сигнал при сохранении геометрии коаксиального тракта. Внутренняя конструкция включает центральный контакт, изоляционный элемент и наружный проводящий корпус. Такое исполнение помогает уменьшить влияние внешних электромагнитных помех и снизить потери, возникающие при прохождении сигнала через место соединения.

Для корректной работы особенно важны:

• соответствие волнового сопротивления разъёма, кабеля и подключаемого оборудования;

• качество контакта центральной жилы и экрана;

• отсутствие повреждений изолятора и загрязнений контактных поверхностей;

• правильная механическая фиксация при монтаже;

• соблюдение допустимых условий эксплуатации.

При использовании разъёма СР50-12ФВ в ВЧ-тракте необходимо учитывать не только его посадочное исполнение, но и тип подключаемого кабеля, наружный диаметр, способ разделки, конструкцию экрана и требования к герметичности соединения.

Значение маркировки СР50-12ФВ

Маркировка коаксиальных разъёмов обычно содержит информацию о серии, номинальном волновом сопротивлении и конструктивном варианте. В обозначении СР50-12ФВ ключевым параметром является сопротивление 50 Ом. Это означает, что разъём рассчитан на применение в соответствующих 50-омных радиочастотных системах.

Остальная часть маркировки помогает определить конкретное конструктивное исполнение: вариант соединения, тип монтажа, размеры, назначение контактов и особенности присоединения кабеля или приборной панели. При подборе аналога или замене разъёма важно сверять полное обозначение по конструкторской документации, поскольку даже внешне похожие ВЧ-разъёмы могут различаться по присоединительным размерам и электрическим характеристикам.

Преимущества применения коаксиального соединения 50 Ом

Использование согласованного коаксиального разъёма в линии 50 Ом позволяет обеспечить более стабильную передачу сигнала. При корректно подобранных компонентах уменьшается вероятность отражений, искажения импульсов и ухудшения параметров ВЧ-тракта.

К основным преимуществам относятся:

• экранирование сигнальной цепи от внешних помех;

• компактное и удобное разъёмное соединение;

• возможность многократного подключения и отключения аппаратуры;

• надёжное соединение центрального проводника и экрана кабеля;

• совместимость с распространёнными 50-омными коаксиальными линиями;

• удобство обслуживания, диагностики и замены отдельных участков тракта.

Для измерительных и радиотехнических систем это особенно важно: плохой контакт, несоответствие импеданса или некачественная разделка кабеля способны заметно повлиять на точность измерений и стабильность работы оборудования.

На что обратить внимание при монтаже

Монтаж СР50-12ФВ следует выполнять аккуратно, без перегрева изолятора и чрезмерного механического воздействия на центральный контакт. Перед установкой необходимо проверить соответствие разъёма проектной документации и убедиться, что кабель подходит по конструкции и габаритам.

Рекомендуется контролировать:

• целостность центральной жилы;

• плотность соединения экрана с корпусной частью;

• отсутствие короткого замыкания между центральным контактом и экраном;

• качество пайки или обжима, если такой способ предусмотрен конструкцией;

• надёжность крепления разъёма на панели или корпусе;

• чистоту контактных поверхностей перед подключением.

После монтажа полезно выполнить электрическую проверку мультиметром, а для ответственных ВЧ-линий — измерить параметры согласования и потерь специализированным прибором. Это позволяет заранее обнаружить ошибки разделки кабеля, ненадёжное соединение экрана или повреждение диэлектрика.

СР50-12ФВ в радиотехническом оборудовании

Разъём СР50-12ФВ остаётся актуальным элементом при обслуживании, ремонте и проектировании аппаратуры, использующей коаксиальные линии 50 Ом. Его применение позволяет сформировать разъёмное, экранированное и технологичное соединение между кабелем и оборудованием.

При выборе и установке важно ориентироваться не только на название разъёма, но и на полный набор технических требований: тип сопрягаемой части, способ крепления, характеристики кабеля, рабочий частотный диапазон, допустимую мощность, климатическое исполнение и условия механической нагрузки. Такой подход помогает обеспечить надёжную работу ВЧ-тракта и сохранить заданные параметры оборудования.
