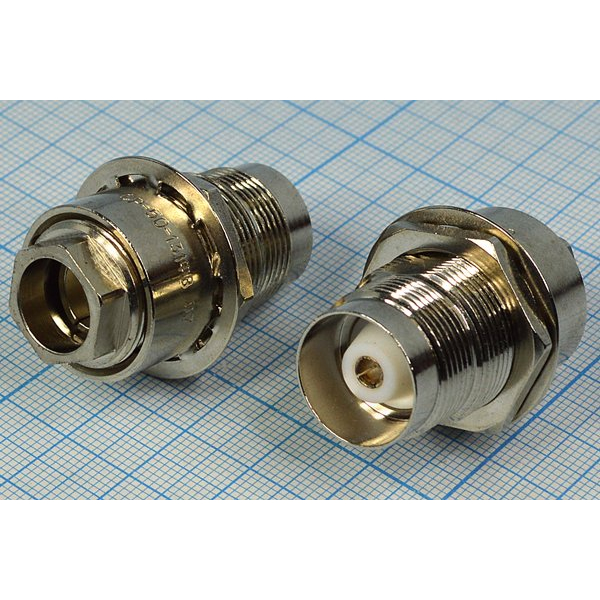

СР50-113ФВ: высокочастотный коаксиальный разъём для надёжных радиочастотных соединений

СР50-113ФВ — коаксиальный высокочастотный разъём, предназначенный для построения надёжных соединений в трактах с волновым сопротивлением 50 Ом. Такие компоненты применяются в радиоэлектронной аппаратуре, измерительных комплексах, системах связи, антенно-фидерных устройствах, лабораторных стендах и другом оборудовании, где особенно важны стабильные параметры передачи ВЧ-сигнала.

Конструкция разъёма ориентирована на использование в коаксиальных линиях. Она помогает сохранить согласование между кабелем и оборудованием, уменьшить отражения сигнала и снизить влияние внешних электромагнитных помех. Это делает СР50-113ФВ востребованным решением при монтаже и обслуживании радиочастотных устройств.

Назначение разъёма СР50-113ФВ

Основная задача коаксиального разъёма — обеспечить механически прочное и электрически стабильное соединение элементов ВЧ-тракта. СР50-113ФВ используют при подключении коаксиального кабеля к приборам, модулям, антеннам, передающим и приёмным узлам.

Разъёмы на 50 Ом традиционно применяются в системах, где требуется передавать сигналы высокой частоты с контролируемыми характеристиками линии. Корректно подобранный и установленный соединитель позволяет избежать ухудшения качества сигнала, роста коэффициента отражения и нестабильной работы оборудования.

Особенности коаксиального соединителя

К ключевым особенностям СР50-113ФВ относятся:

• Номинальное волновое сопротивление 50 Ом.

• Применение в высокочастотных коаксиальных линиях.

• Экранированная конструкция для передачи сигналов с пониженной чувствительностью к внешним помехам.

• Возможность использования в радиоаппаратуре, контрольно-измерительной технике и антенных системах.

• Надёжная фиксация элементов соединения при правильном монтаже.

• Пригодность для ремонта, модернизации и производства электронного оборудования.

При выборе ВЧ-разъёма важно учитывать не только его обозначение, но и совместимость с ответной частью, способом монтажа, типом кабеля, рабочим диапазоном частот и допустимыми электрическими нагрузками. Даже внешне похожие коаксиальные соединители могут отличаться по конструкции, резьбе, габаритам и назначению.

Где применяется СР50-113ФВ

Разъём СР50-113ФВ может использоваться в различных направлениях радиоэлектроники и телекоммуникаций:

• В антенно-фидерных системах и радиосвязи.

• В измерительных приборах, генераторах, анализаторах и испытательных стендах.

• В радиопередающих и радиоприёмных устройствах.

• В системах промышленной автоматизации с ВЧ-каналами.

• В лабораторном и учебном оборудовании.

• При изготовлении и ремонте коаксиальных кабельных сборок.

• В аппаратуре, требующей стабильного соединения линий с сопротивлением 50 Ом.

Особенно важен такой разъём при работе с чувствительными высокочастотными сигналами. Некачественный контакт, нарушение геометрии коаксиального кабеля или неправильная разделка при монтаже способны привести к потерям, нестабильности сигнала и появлению нежелательных отражений.

Рекомендации по монтажу

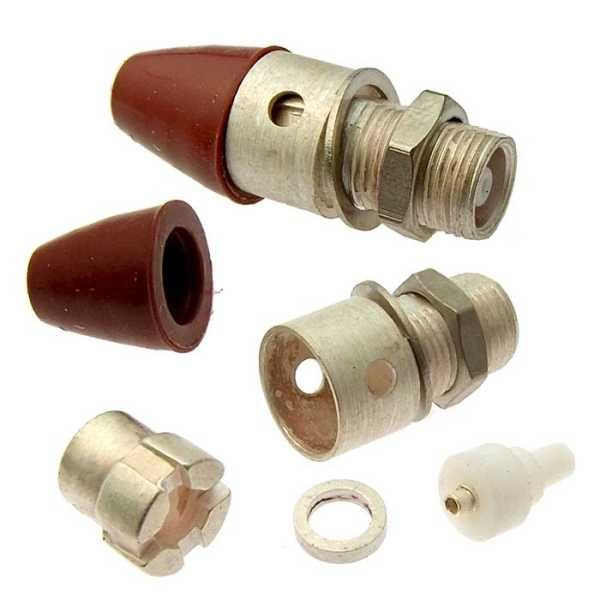

Для сохранения электрических характеристик коаксиальной линии при установке СР50-113ФВ необходимо аккуратно подготовить кабель. Центральный проводник, диэлектрик и экранирующая оплётка должны быть разделаны в соответствии с конструкцией конкретного соединителя. Нельзя допускать замыкания между центральной жилой и экраном, повреждения диэлектрика или чрезмерного расплетения экрана.

После установки рекомендуется проверить:

• Надёжность механической фиксации.

• Отсутствие короткого замыкания между центральным контактом и корпусом.

• Целостность экранирующей части.

• Соответствие ответного разъёма используемому типу соединения.

• Качество сигнала и согласование линии при работе на высоких частотах.

Для ответственных ВЧ-трактов полезно проводить контроль с помощью измерительных приборов: мультиметра для базовой проверки контактов и специализированного оборудования для оценки параметров линии, включая коэффициент стоячей волны и потери.

Почему важно соблюдать согласование 50 Ом

Согласование импеданса — один из основных факторов стабильной работы радиочастотного тракта. Если кабель, разъём и подключаемое оборудование рассчитаны на 50 Ом, сигнал передаётся с меньшими потерями и отражениями. Нарушение согласования может вызвать снижение мощности на нагрузке, искажения, ухудшение чувствительности приёма и нестабильную работу измерительной аппаратуры.

СР50-113ФВ подходит для задач, где требуется организовать аккуратное, экранированное и технически корректное соединение компонентов коаксиальной линии. При правильном подборе ответной части и соблюдении требований монтажа разъём помогает поддерживать надёжность всего высокочастотного узла.
