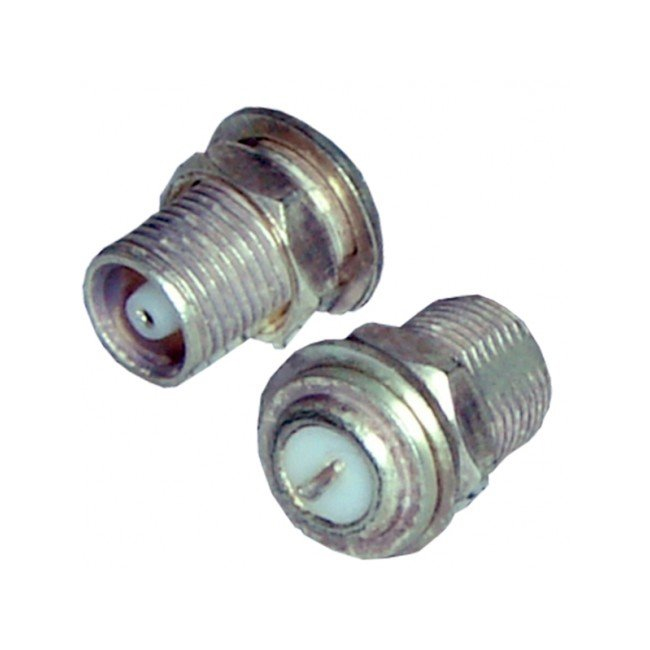

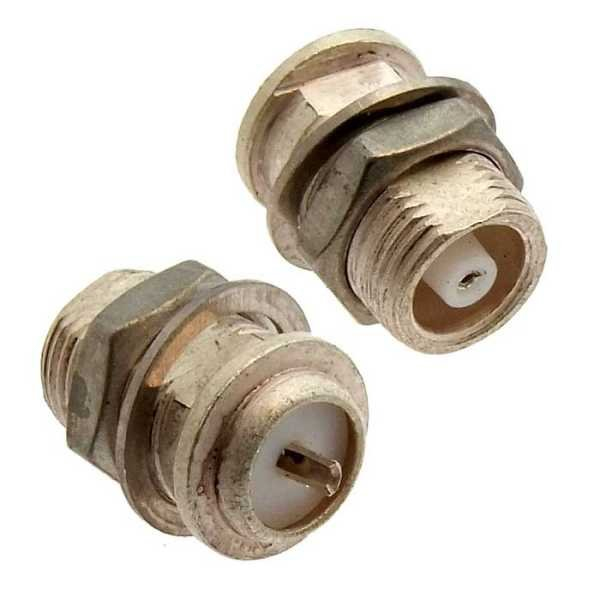

СР50-112ФВ — компактная приборная розетка для ВЧ трактов

СР50-112ФВ — радиочастотный коаксиальный соединитель типа «розетка», рассчитанный на применение в высокочастотных трактах радиоэлектронной аппаратуры. Исполнение предназначено для приборного, панельного или объёмного монтажа и использует резьбовое соединение с метрической резьбой М6×0,5. Разъём подходит для построения надёжных 50-омных линий передачи сигнала в измерительном, промышленном, связном и специализированном оборудовании.

Назначение разъёма СР50-112ФВ

Основная функция СР50-112ФВ — многократное соединение и разъединение коаксиальных цепей, по которым передаются радиочастотные сигналы. Резьбовой принцип сочленения обеспечивает механически устойчивую фиксацию ответной части, что особенно важно при вибрации, регулярной коммутации и эксплуатации аппаратуры в сложных условиях.

Розетка СР50-112ФВ применяется как стационарный интерфейс на корпусе прибора, панели, экране или монтажном узле. Её используют в составе:

• ВЧ измерительных устройств и генераторов;

• систем телеметрии и радиосвязи;

• аппаратуры контроля и передачи сигналов;

• промышленных электронных комплексов;

• специальной радиоэлектронной аппаратуры;

• лабораторных стендов и испытательных систем.

Соединитель относится к серии СР, где обозначение «50» указывает на номинальное волновое сопротивление 50 Ом, а диэлектрик выполнен из фторопласта. Такое конструктивное решение помогает сохранять параметры коаксиального тракта при передаче высокочастотного сигнала.

Технические характеристики

Указанные параметры соответствуют справочным данным для исполнения СР50-112ФВ; точные требования к конкретной поставке следует сверять с применимыми техническими условиями и конструкторской документацией.

Конструктивные особенности

Корпус разъёма изготовлен из латуни с серебряным покрытием. Серебрение применяется для уменьшения переходного сопротивления и повышения стабильности электрического контакта. Центральный контакт выполнен из бронзы и также имеет серебряное покрытие, а фторопластовый изолятор обеспечивает необходимые высокочастотные и диэлектрические свойства.

Небольшие размеры СР50-112ФВ позволяют использовать разъём в компактной аппаратуре, где важны плотность монтажа и минимальная масса соединительных элементов. Резьбовая фиксация снижает риск самопроизвольного разъединения по сравнению с разъёмами, не имеющими механической блокировки.

Преимущества применения

• Согласование с распространёнными ВЧ трактами с волновым сопротивлением 50 Ом.

• Работа в диапазоне частот до 3 ГГц.

• Надёжное резьбовое сочленение М6×0,5.

• Компактные установочные размеры и малая масса.

• Серебрёные контактные поверхности для низкого переходного сопротивления.

• Фторопластовая изоляция, пригодная для высокочастотных применений.

• Широкий температурный диапазон от −60 до +155 °C.

• Возможность применения при высокой относительной влажности.

• Пригодность для приборного и панельного монтажа.

На что обратить внимание при монтаже

При выборе и установке СР50-112ФВ важно обеспечить электрическую совместимость ответной части, соответствие волнового сопротивления всего тракта 50 Ом, правильный способ крепления к корпусу и надёжный электрический контакт с экраном коаксиальной линии. Для сохранения ВЧ характеристик необходимо избегать повреждения центрального контакта, загрязнения изолятора и перекоса при резьбовом сочленении.

СР50-112ФВ представляет собой практичное решение для компактных высокочастотных устройств, где требуются стабильная передача сигнала, механическая прочность соединения и устойчивость к широкому диапазону эксплуатационных воздействий.
