Назначение

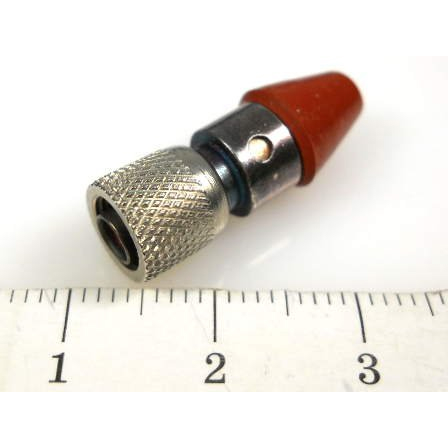

СР50-111ФВ — кабельная вилка прямого исполнения, относящаяся к радиочастотным коаксиальным соединителям негерметичного типа с резьбовым сочленением. Изделие предназначено для быстрого и надёжного соединения электрических цепей радиочастотных трактов в диапазоне частот до 3 ГГц (3000 МГц).

Соединитель применяется для подключения кабелей, узлов и блоков в аппаратуре общего и специального назначения. Он обеспечивает передачу высокочастотных сигналов даже в условиях повышенной вибрации и устойчив к воздействию специальных факторов.

Технические характеристики

• Волновое сопротивление — 50 Ом.
• Размер основного соединения — М6х0,5 с метрической резьбой.
• Рабочее напряжение — до 100 В.
• Сопротивление контактов — не более 0,01 Ом.
• Диапазон рабочих температур — от -60 до +155 °С.
• Влажность — до 98% при температуре +35 °С.
• Ресурс сочленений-расчленений — до 100 циклов.
• Габаритные размеры — 23,2 × 8,0 × 8,0 мм.
• Масса — 4,2 г.

Материалы и исполнение

Корпус и контакты изготовлены из латуни с серебряным или никелевым покрытием. Диэлектрик выполнен из фторопласта, на что указывает буква «Ф» в обозначении изделия. Исполнение всеклиматическое («В»), что подтверждает пригодность к эксплуатации в различных климатических зонах.

Соединитель подходит для кабелей марок РК50-2-11, РК50-2-13, РК50-2-16, РК50-2-21, РК50-2-26 по ТУ ВР0.364.026. Срок сохраняемости — 15 лет.

Расшифровка обозначения

Маркировка СР50-111ФВ «5» читается следующим образом: СР — соединитель радиочастотный; 50 — волновое сопротивление в омах; 111 — порядковый номер разработки; Ф — фторопластовый диэлектрик; В — всеклиматическое исполнение по ГОСТ. Литера «5» соответствует указанной приёмке, а год выпуска — 1986.

Применение и особенности

Благодаря резьбовому сочленению М6х0,5 и прямому исполнению вилка обеспечивает стабильное механическое и электрическое соединение в радиочастотных трактах. Негерметичная конструкция ориентирована на работу внутри аппаратуры, где не требуется полная герметизация корпуса.

Устойчивость к вибрации, широкий температурный диапазон и всеклиматическое исполнение делают СР50-111ФВ пригодным для использования в составе бортовой, стационарной и специальной радиоэлектронной аппаратуры. Артикул изделия — 40979.
