Назначение и область применения

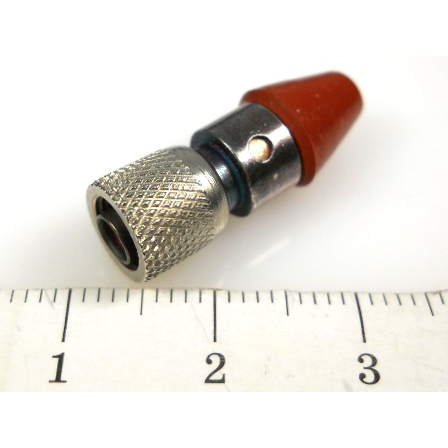

СР50-111ФВ «5» — радиочастотный коаксиальный соединитель (вилка), предназначенный для работы в высокочастотных трактах аппаратуры общего и специального назначения. Изделие применяется для соединения и разъединения кабельных линий и модулей радиочастотных трактов, обеспечивая передачу сигнала с минимальными потерями. Разъём востребован в составе приёмно-передающей, измерительной и связной аппаратуры, где требуется стабильное электрическое соединение при повышенной вибрации и воздействии климатических факторов.

Всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне условий, включая районы с холодным, умеренным и тропическим климатом. Категория СР объединяет радиочастотные соединители, к которым предъявляются повышенные требования по надёжности и электрическим параметрам.

Конструкция и материалы

Соединитель выполнен в виде прямой кабельной вилки с резьбовым сочленением. Резьба М6 на 0,5 обеспечивает плотный и надёжный контакт, устойчивый к вибрационным нагрузкам. Волновое сопротивление составляет 50 Ом, что соответствует стандарту для большинства радиочастотных трактов.

• Тип: кабельная прямая вилка с резьбовым сочленением М6 на 0,5.
• Волновое сопротивление: 50 Ом.
• Изоляционный материал: фторопласт, обеспечивающий высокие диэлектрические свойства и термостойкость.
• Корпус: латунь с серебряным и никелевым покрытием.
• Контакт: латунь с серебряным покрытием для снижения переходного сопротивления.
• Условное обозначение ОЮ0.364.032 ТУ.

Применение фторопласта в качестве диэлектрика позволяет сохранять рабочие характеристики при нагреве и охлаждении, а серебрение контактных поверхностей уменьшает потери сигнала и переходное сопротивление.

Электрические и механические характеристики

Соединитель рассчитан на работу в диапазоне частот до примерно 3 ГГц. Допустимое рабочее напряжение в нормальных условиях составляет порядка 100 В. Сопротивление контакта «штырь–гнездо» и «корпус–корпус» не превышает 0,01 Ом, что обеспечивает низкие потери сигнала и стабильность передачи.

Диапазон рабочих температур — примерно от минус 60 до плюс 155 градусов Цельсия. Такие параметры позволяют использовать соединитель как в наземной аппаратуре, так и в составе бортовых систем, где возможны резкие перепады температур. Резьбовое сочленение и материалы корпуса обеспечивают механическую прочность при многократных циклах соединения и разъединения.

Приёмка и учётные данные

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Год выпуска — 88. Указанные данные важны при подборе соединителя для замены вышедших из строя элементов или при комплектовании аппаратуры в соответствии с имеющейся документацией.

Технические условия ОЮ0.364.032 ТУ регламентируют параметры и условия эксплуатации, а маркировка СР50-111ФВ расшифровывается следующим образом: СР — соединитель радиочастотный, 50 — волновое сопротивление 50 Ом, 111 — порядковый номер разработки, Ф — фторопластовый диэлектрик, В — всеклиматическое исполнение. Артикул товара — 40978. Производитель в предоставленных данных не указан.
