СР50-110ФВ: надежный радиочастотный разъем для коаксиальных систем

СР50-110ФВ — коаксиальный радиочастотный разъем, предназначенный для работы в линиях передачи с волновым сопротивлением 50 Ом. Такие соединители применяются при монтаже и обслуживании ВЧ- и СВЧ-оборудования, измерительных комплексов, систем связи, антенно-фидерных трактов и специализированной электронной аппаратуры.

Разъем обеспечивает механическое и электрическое соединение коаксиального кабеля с устройствами, приборами или другими участками радиочастотного тракта. Конструкция СР50-110ФВ ориентирована на сохранение стабильных параметров линии и снижение влияния соединения на передаваемый сигнал.

Назначение СР50-110ФВ

Соединители серии СР используются в технике, где особенно важны согласование импеданса, надежность контакта и защита сигнальной цепи от внешних помех. Исполнение СР50-110ФВ рассчитано на коаксиальные линии с номинальным сопротивлением 50 Ом — распространенным стандартом для радиосвязи, телекоммуникационного оборудования, измерительной техники и антенных систем.

Разъем может использоваться при создании новых кабельных сборок, ремонте существующих линий, модернизации аппаратуры и организации переходов между отдельными блоками оборудования.

Особенности коаксиального соединителя

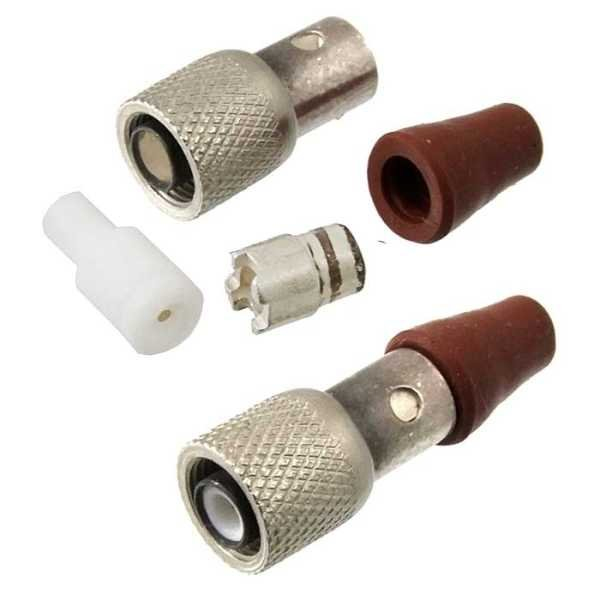

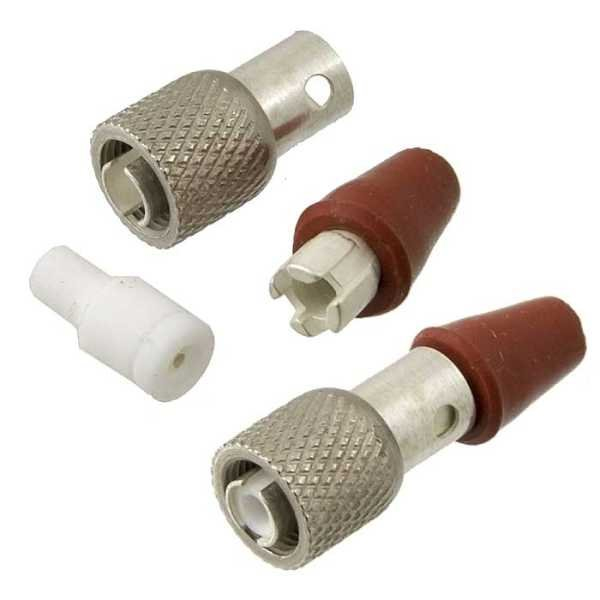

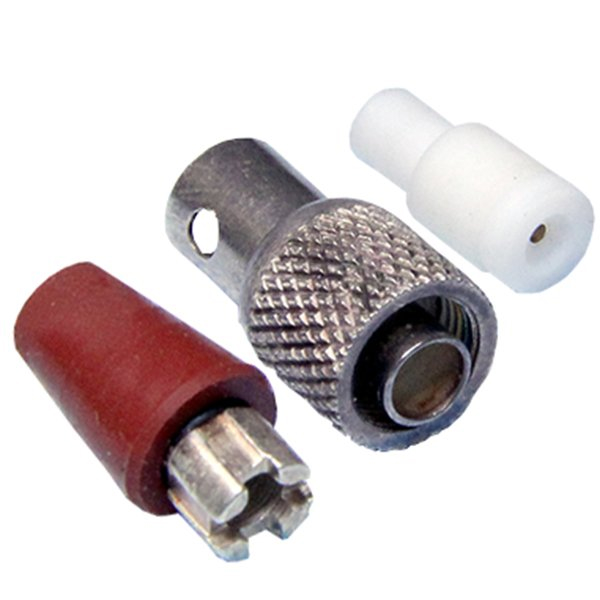

Коаксиальная конструкция состоит из центрального контакта, диэлектрического изолятора и наружного проводника, объединенного с металлическим корпусом. Такая схема помогает сохранять экранирование сигнала по всей длине соединения и уменьшает вероятность появления паразитных наводок.

К ключевым особенностям разъема СР50-110ФВ относятся:

• Номинальное волновое сопротивление 50 Ом

• Применение в радиочастотных коаксиальных трактах

• Экранированная конструкция для снижения электромагнитных помех

• Надежная фиксация кабеля и контактных элементов

• Возможность использования в измерительном, связном и промышленном оборудовании

• Пригодность для изготовления и ремонта коаксиальных кабельных сборок

• Компактное исполнение для монтажа в аппаратуре и соединительных линиях

Где применяется СР50-110ФВ

Разъемы этого типа востребованы в различных областях радиоэлектроники и телекоммуникаций. Их используют там, где недостаточно обычного низкочастотного соединения и требуется обеспечить контролируемые параметры радиочастотной линии.

СР50-110ФВ может применяться в следующих задачах:

• Подключение антенн, фидеров и радиомодулей

• Монтаж кабельных линий в системах радиосвязи

• Сборка измерительных ВЧ-трактов

• Соединение генераторов, приемников, анализаторов и другой лабораторной аппаратуры

• Обслуживание телекоммуникационного оборудования

• Подключение модулей радиоконтроля, передачи данных и сигнализации

• Ремонт и модернизация промышленной, военной и специализированной электроники

Значение согласования 50 Ом

Для радиочастотного тракта важно, чтобы волновое сопротивление кабеля, разъемов и подключенного оборудования было согласовано. Использование компонентов с сопротивлением 50 Ом позволяет уменьшить отражения сигнала, потери мощности и искажения, возникающие на границах соединений.

На практике качество соединения зависит не только от самого разъема, но и от правильного выбора кабеля, аккуратности разделки, надежности закрепления оплетки, состояния центральной жилы и соблюдения технологии монтажа. Даже качественный ВЧ-разъем может ухудшить параметры тракта при неправильной установке.

Рекомендации по монтажу

Перед монтажом СР50-110ФВ следует убедиться, что используемый коаксиальный кабель соответствует конструктивному исполнению разъема. Диаметр центрального проводника, наружный диаметр изоляции, толщина оплетки и оболочки должны подходить для конкретной модификации соединителя.

При установке важно:

• Не повреждать центральную жилу и диэлектрик при зачистке кабеля

• Сохранять форму и плотность экранирующей оплетки

• Исключать короткое замыкание между центральным проводником и корпусом

• Обеспечивать прочную фиксацию кабеля в корпусе разъема

• Проверять целостность экрана и качество электрического контакта

• Контролировать соединение измерительными средствами при использовании на высоких частотах

После сборки рекомендуется проверить отсутствие обрывов и коротких замыканий, а для ответственных ВЧ-линий — измерить коэффициент стоячей волны, обратные потери или другие параметры, предусмотренные методикой контроля.

Итог

СР50-110ФВ — функциональный коаксиальный разъем для построения и обслуживания радиочастотных линий с сопротивлением 50 Ом. Он подходит для задач, где необходимы экранирование, стабильное электрическое соединение и корректная интеграция в ВЧ-тракт.

Грамотный подбор кабеля, соблюдение технологии монтажа и контроль качества соединения позволяют использовать СР50-110ФВ в аппаратуре связи, измерительных системах, антенных комплексах и других электронных устройствах, требующих надежной передачи высокочастотного сигнала.
