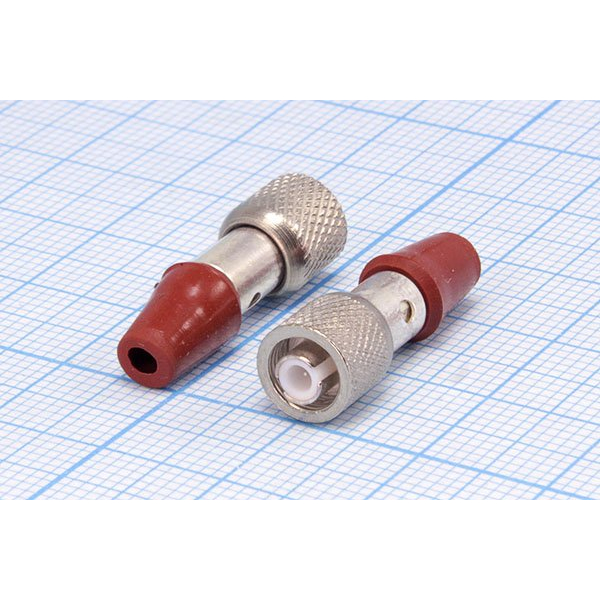

СР50-110ФМВ

СР‑50‑110ФМВ — это высокочастотный коаксиальный радиочастотный соединитель (вилка кабельная прямая) с волновым сопротивлением 50 Ом, модернизированного исполнения и всеклиматического выполнения. Он используется для соединения и разъединения цепей радиочастотных трактов в аппаратуре общего и специального назначения.

Назначение и область применения

Соединитель предназначен для эксплуатации в электрических цепях радиочастотных трактов в диапазоне частот до примерно 3 ГГц (в ряде типов — до 10 ГГц для прямых соединителей с фторопластовой изоляцией).
Применяется для подключения кабелей типа РК50‑2‑12, РК50‑2‑16, РК50‑2‑22 и им подобных, а также для соединения узлов и блоков радиоэлектронной аппаратуры.

Конструкция и тип сочленения

СР‑50‑110ФМВ выполнен как кабельная прямая вилка с резьбовым сочленением; тип соединения идентифицируется как «СР» — соединитель радиочастотный, «50» — волновое сопротивление 50 Ом, «Ф» — фторопласт в качестве изолятора, «М» — модернизированный вариант, «В» — всеклиматическое исполнение по стандарту ГОСТ В 20.39.404‑‑81.

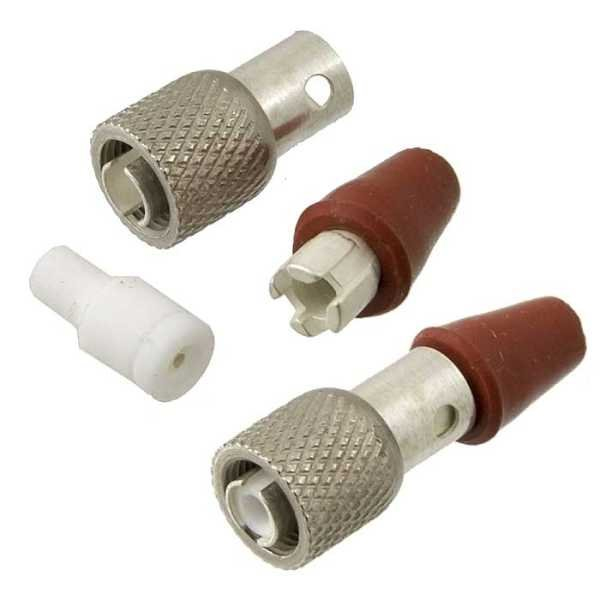

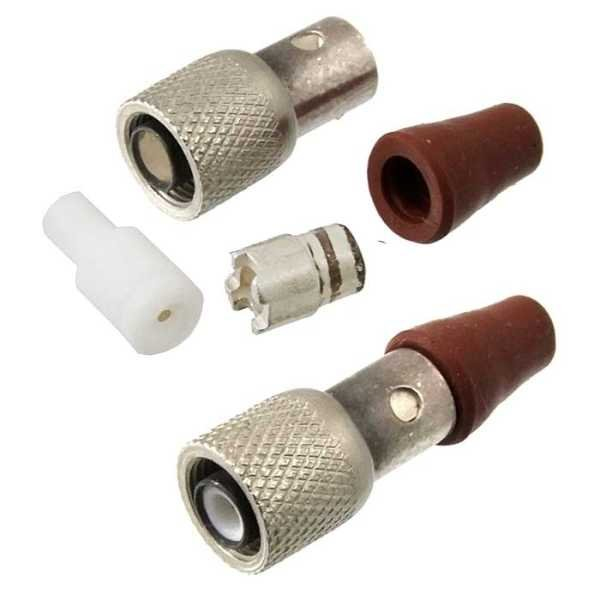

Корпус и контакт обычно изготавливаются из латуни с покрытием серебром, а диэлектрик — из фторопласта, что обеспечивает малые потери и хорошую стабильность в широком диапазоне частот.

Основные технические характеристики

• Волновое сопротивление: 50 Ом.

• Номинальный диапазон частот: до порядка 3 ГГц для стандартного исполнения, а при прямых соединителях с фторопластовым диэлектриком рабочий диапазон может достигать до 10 ГГц в ряде модификаций.

• Рабочее напряжение в нормальных условиях — до примерно 100–500 В переменного тока (в зависимости от конкретной ТУ и исполнения).

• Сопротивление контактов «штырь–гнездо» и «корпус–корпус» не превышает около 0,01 Ом.

• Диапазон рабочих температур — примерно от –60 °C до +155 °C, что обеспечивает применение в жёстких климатических условиях.

• Соединитель рассчитан на многократные сочленения–расчленения (не менее 100 циклов, по ряду данных — до 500 и более в зависимости от ТУ).
