Назначение изделия

СР50-110ФМВ «1» (артикул 40976, категория СР) представляет собой радиочастотный коаксиальный соединитель, предназначенный для надёжного соединения электрических цепей в радиочастотных трактах. Изделие применяется в аппаратуре общего и специального назначения для передачи высокочастотных сигналов с частотой до 3 ГГц.

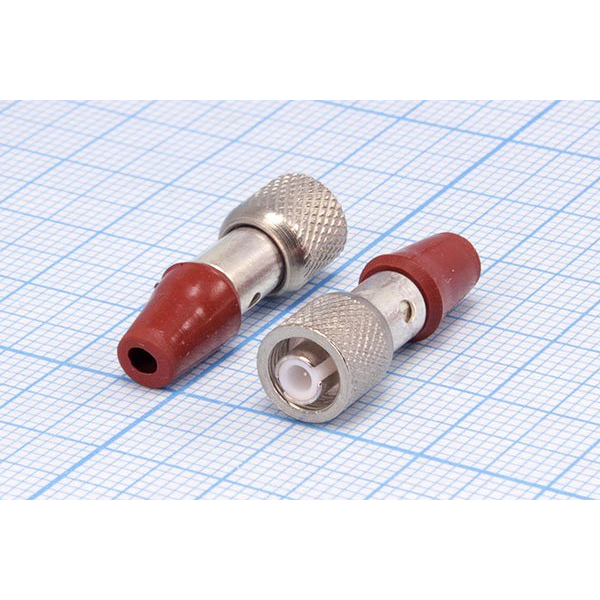

Вилка кабельная прямая выполнена негерметичного типа, имеет резьбовое сочленение и объёмный монтаж. Исполнение модернизированное (индекс М) и всеклиматическое (индекс В), что расширяет область применения соединителя в различных условиях эксплуатации.

Соединитель подходит для монтажа на кабели марок РК50-2-12, РК50-2-16, РК50-2-22 и РК50-2-26.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя приведены ниже.

• Волновое сопротивление: 50 Ом.
• Размер основного соединения: М6х0,5.
• Рабочее напряжение: 100 В.
• Сопротивление контактов: 0,01 Ом.
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.
• Количество сочленений-расчленений: 100.

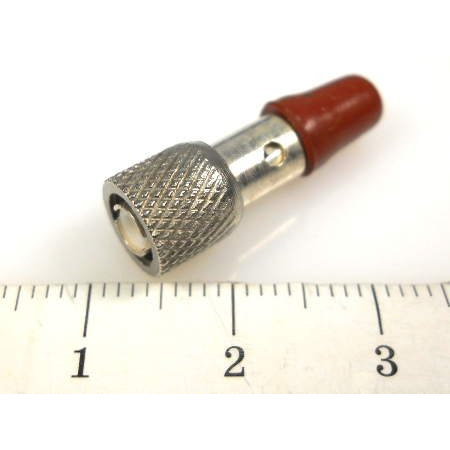

• Габаритные размеры: 23,2 на 8,0 на 8,0 мм.

Указанные значения подтверждают пригодность изделия для работы в составе высокочастотных трактов с нормированными параметрами передачи сигнала и стабильным контактным сопротивлением.

Материалы и конструкция

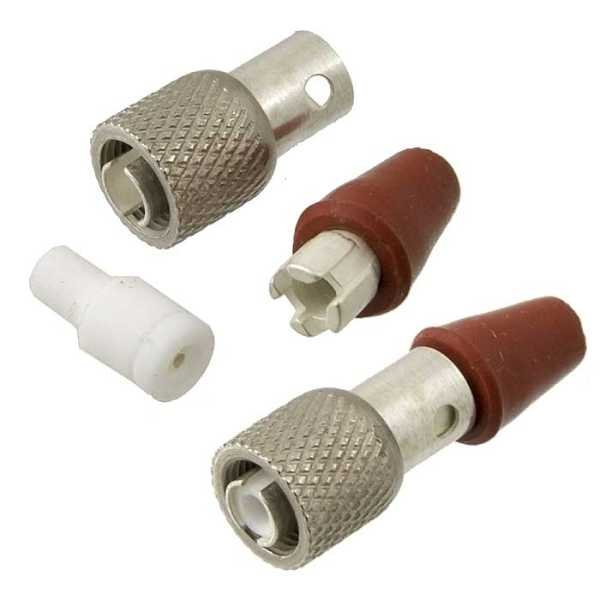

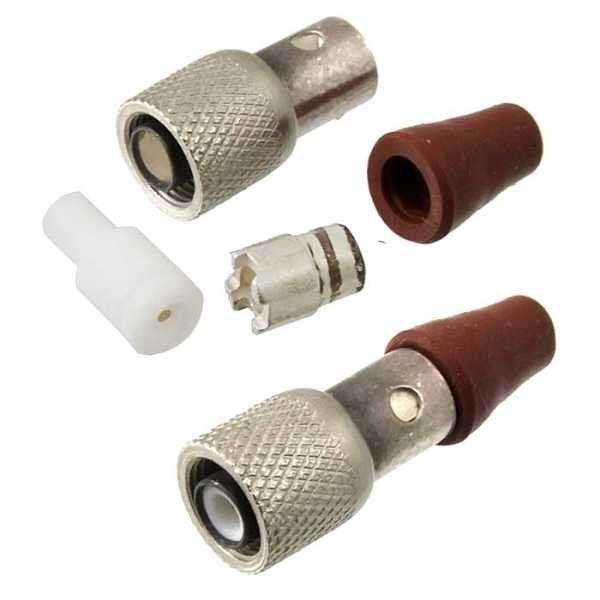

Корпус и контакты соединителя изготовлены из латуни с серебряным покрытием. В качестве диэлектрика применён фторопласт, обеспечивающий стабильность электрических характеристик в широком диапазоне температур.

Конструкция изделия обеспечивает устойчивость к вибрационным нагрузкам, повышенной влажности (до 98 процентов при температуре плюс 35 градусов Цельсия) и воздействию специальных факторов. Серебряное покрытие контактных поверхностей снижает переходное сопротивление и повышает надёжность электрического соединения при многократных сочленениях.

Применение и особенности исполнения

Соединитель востребован в радиоэлектронной аппаратуре, измерительных приборах и системах связи, где требуется передача высокочастотного сигнала с минимальными потерями. Прямая кабельная вилка с резьбовым сочленением обеспечивает механическую прочность и стабильность соединения при эксплуатации.

Всеклиматическое исполнение позволяет использовать изделие в аппаратуре, работающей в сложных климатических условиях. Модернизированная конструкция отражает улучшенные технологические и эксплуатационные свойства по сравнению с базовым вариантом.

В карточке товара указана приёмка «1» и год выпуска 91. Эти сведения относятся к характеристикам конкретной партии и подтверждают соответствие изделия установленным требованиям приёмки. Производитель в предоставленных данных не указан.
