Назначение соединителя СР50-110ФМВ «1»

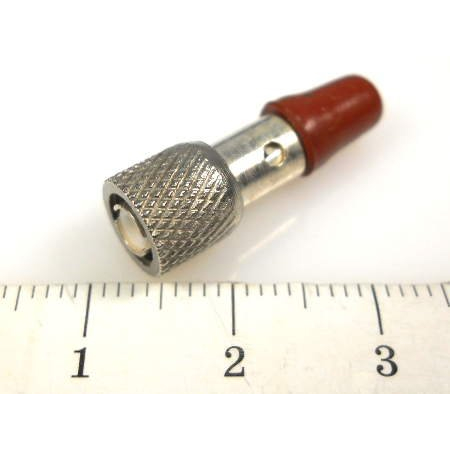

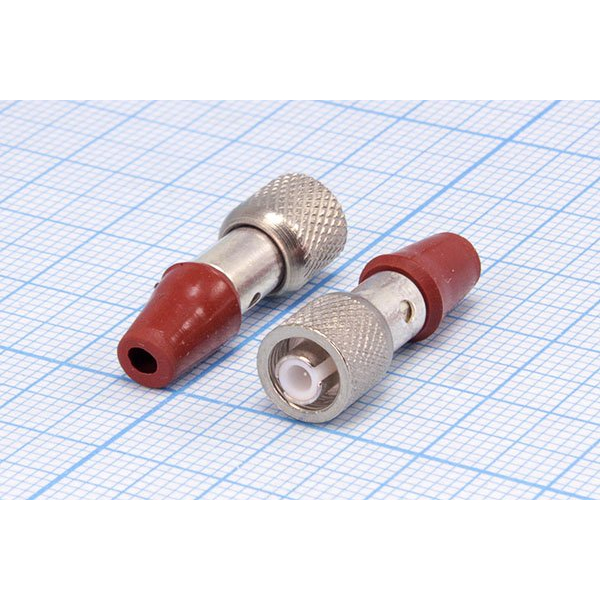

СР50-110ФМВ «1» — это коаксиальный радиочастотный соединитель прямой вилки объёмного монтажа с резьбовым сочленением. Изделие предназначено для надёжного соединения и разъединения электрических цепей в радиочастотных трактах аппаратуры общего и специального назначения. Применение подобных соединителей позволяет быстро собирать и разбирать тракт без пайки и дополнительного инструмента, сохраняя стабильность электрических параметров при многократном сочленении.

Артикул изделия — 40975, категория — СР. Исполнение с приёмкой «1» и годом выпуска 91 указывает на то, что партия прошла приёмочные испытания по установленным требованиям и относится к продукции с подтверждённым качеством.

Конструкция и основные характеристики

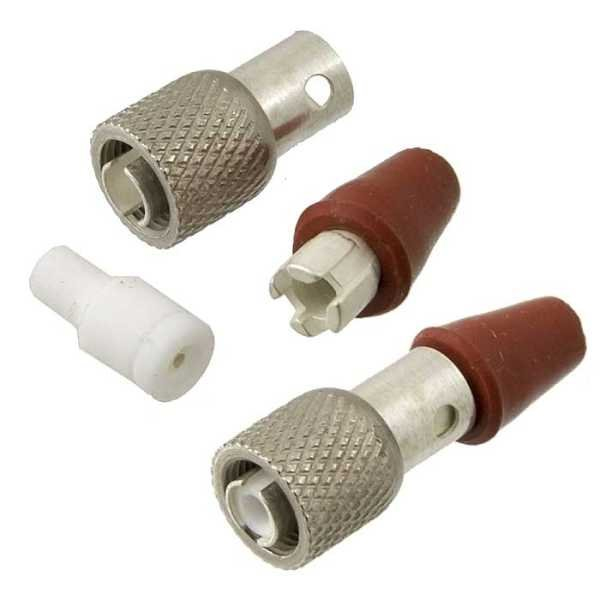

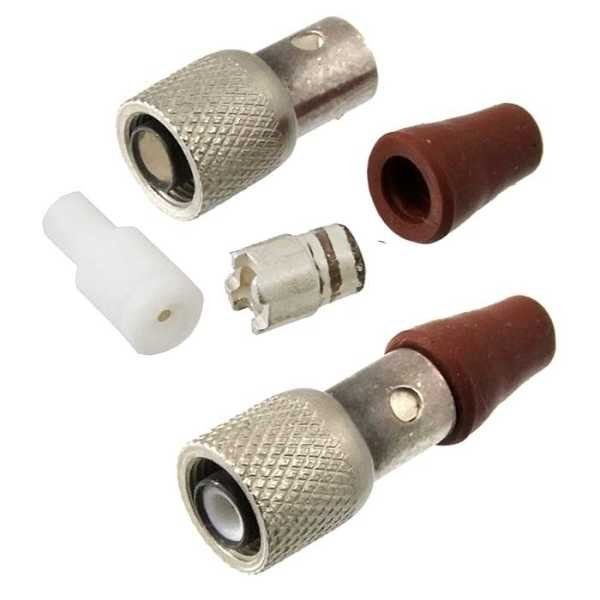

Соединитель работает в диапазоне частот до 3 ГГц при волновом сопротивлении 50 Ом и рассчитан на рабочее напряжение до 100 В. Сопротивление контактов составляет не более 0,01 Ом. Корпус и контакты изготовлены из латуни с серебряным покрытием, диэлектрик — фторопласт. Такое сочетание материалов обеспечивает стабильные электрические параметры, малые потери и надёжную работу в широком диапазоне условий.

• Волновое сопротивление: 50 Ом
• Диапазон рабочих частот: до 3 ГГц
• Рабочее напряжение: до 100 В
• Сопротивление контактов: не более 0,01 Ом
• Материал корпуса и контактов: латунь с серебряным покрытием
• Диэлектрик: фторопласт
• Габариты: 23,2 на 8,0 на 8,0 мм
• Масса: 3,5 г

Условия эксплуатации

Диапазон рабочих температур соединителя — от минус 60 до плюс 155 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Соединитель выдерживает до 100 циклов сочленений-расчленений, что позволяет использовать его в аппаратуре, требующей периодического подключения и отключения.

Совместимость с кабелями

СР50-110ФМВ «1» подходит для работы с кабелями марок РК50-2-12, РК50-2-16, РК50-2-22 и РК50-2-26. Это делает его универсальным решением для монтажа как в составе готовых изделий, так и при сборке отдельных узлов и блоков радиочастотных трактов.

Расшифровка обозначения и исполнение

Структура обозначения соединителя отражает его ключевые признаки. Буквы и цифры читаются последовательно: СР означает соединитель радиочастотный, 50 — волновое сопротивление в Омах, 110 — порядковый номер разработки, Ф — применение фторопласта, М — модернизированная конструкция, В — всеклиматическое исполнение. Индекс «1» в названии соответствует приёмке, указанной в характеристиках товара.

1. СР — соединитель радиочастотный
2. 50 — номинальное волновое сопротивление, 50 Ом
3. 110 — порядковый номер разработки
4. Ф — фторопластовый диэлектрик
5. М — модернизированное исполнение
6. В — всеклиматическое исполнение

Изделие выпускается во всеклиматическом исполнении по ГОСТ В 20.39.404-81, устойчиво к вибрациям и воздействию специальных факторов. Это подтверждает пригодность соединителя для эксплуатации в аппаратуре, работающей в сложных условиях, включая повышенную влажность и значительные перепады температуры.

Область применения

Соединитель СР50-110ФМВ «1» применяется в радиочастотных трактах общего и специального назначения, где требуется надёжное и при этом разъёмное соединение. Его используют в составе приборов, блоков, антенно-фидерных устройств и измерительного оборудования. Резьбовое сочленение обеспечивает механическую прочность и стабильный электрический контакт, а объёмный монтаж позволяет подключать кабель непосредственно к соединителю без применения переходных элементов. Благодаря компактным габаритам и малой массе соединитель удобен для монтажа в аппаратуре с ограниченным внутренним объёмом.
