СР50-109ФВ: надёжный ВЧ-разъём для коаксиальных трактов

СР50-109ФВ — радиочастотный коаксиальный соединитель серии СР50, предназначенный для формирования разъёмных соединений в линиях с номинальным волновым сопротивлением 50 Ом. Исполнение применяется в аппаратуре общего и специального назначения, где требуется стабильное соединение коаксиального кабеля, приборных модулей, радиочастотных узлов и измерительных трактов.

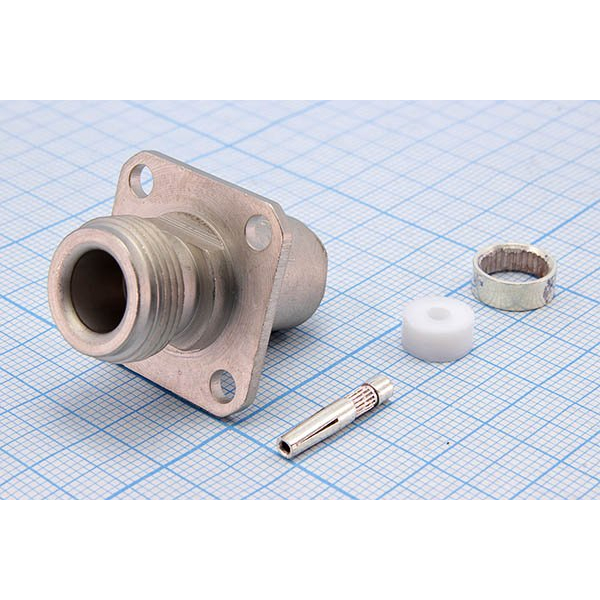

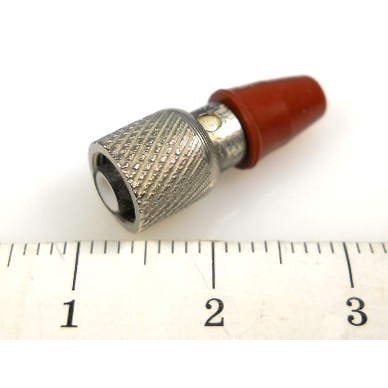

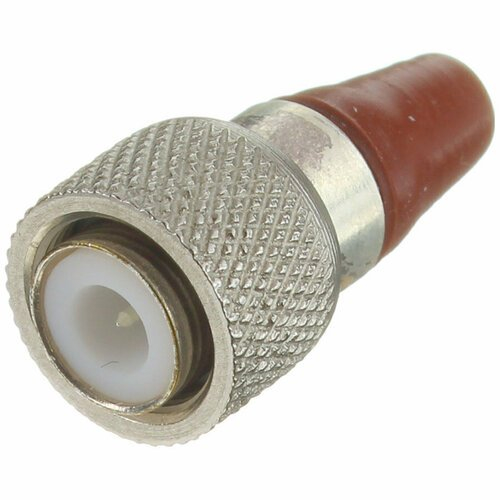

Конструктивно СР50-109ФВ представляет собой прямую кабельную вилку с резьбовым способом сочленения. Резьбовая фиксация помогает обеспечить механически устойчивый контакт, снизить риск самопроизвольного расстыковывания и сохранить параметры радиочастотной линии в условиях вибрации, транспортных нагрузок и многократной эксплуатации.

Основные характеристики

Для соединителя характерны 50-омное исполнение и фторопластовая изоляция, важная для сохранения электрических свойств в широком температурном диапазоне. В различных документациях предельная рабочая частота указывается до 3 ГГц; при подборе для конкретной аппаратуры следует руководствоваться требованиями применяемых технических условий и конструкторской документации.

Конструкция и монтаж

Корпус и контактные элементы СР50-109ФВ обычно выполняются из латуни с защитным покрытием. Центральный контакт имеет штыревое исполнение, а кабель подключается методом пайки. Такая схема монтажа обеспечивает компактность и подходит для объёмного монтажа внутри приборов, блоков связи, измерительных устройств и других ВЧ-модулей.

Соединитель рассчитан на коаксиальные кабели группы РК50 с наружным диаметром около 1,5 мм. При подготовке кабеля необходимо точно выдерживать размеры разделки, исключить повреждение центральной жилы и не допустить замыкания экрана на центральный проводник. Качество пайки и правильная сборка особенно важны: любые нарушения геометрии коаксиального перехода способны увеличить отражения и ухудшить согласование тракта.

Где применяется СР50-109ФВ

Разъём СР50-109ФВ используется при построении и ремонте 50-омных радиочастотных соединений. Типичные области применения:

• Радиопередающая и радиоприёмная аппаратура

• Контрольно-измерительные приборы и ВЧ-измерительные стенды

• Аппаратура связи и телеметрии

• Блоки специального назначения

• Коаксиальные кабельные сборки малого диаметра

• Внутриблочные соединения в электронном оборудовании

• Радиочастотные тракты, где требуется резьбовая фиксация разъёма

Соединитель предназначен для многократного соединения и разъединения электрических цепей ВЧ-трактов, включая соединения между кабелями, узлами и отдельными блоками аппаратуры.

На что обратить внимание

При выборе СР50-109ФВ важно сопоставить не только название разъёма, но и конкретное исполнение с требованиями проекта:

• Проверить соответствие волнового сопротивления линии значению 50 Ом.

• Убедиться в совместимости с маркой и диаметром используемого коаксиального кабеля.

• Уточнить тип ответной части и резьбовое сопряжение М6×0,5.

• Проверить требования к рабочей частоте, напряжению, климатическому исполнению и ресурсу сочленений.

• Оценить необходимость герметизации: СР50-109ФВ относится к негерметичным исполнениям.

• Сверить применимые ТУ, категорию качества и требования конкретной аппаратуры.

СР50-109ФВ остаётся практичным решением для компактных 50-омных коаксиальных соединений, где необходимы пайка кабеля, прямое исполнение и надёжная резьбовая фиксация. Его применение позволяет сформировать устойчивый ВЧ-переход при условии точного соблюдения технологии монтажа и параметров используемого кабеля.
