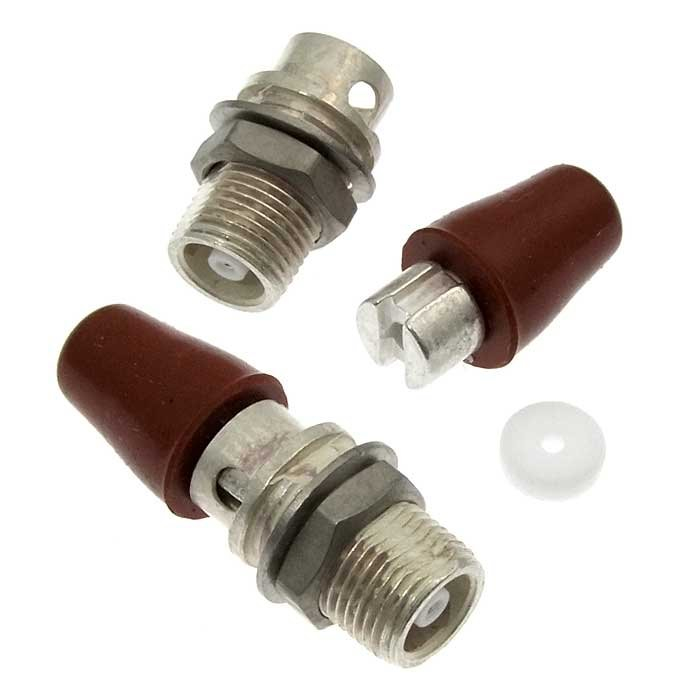

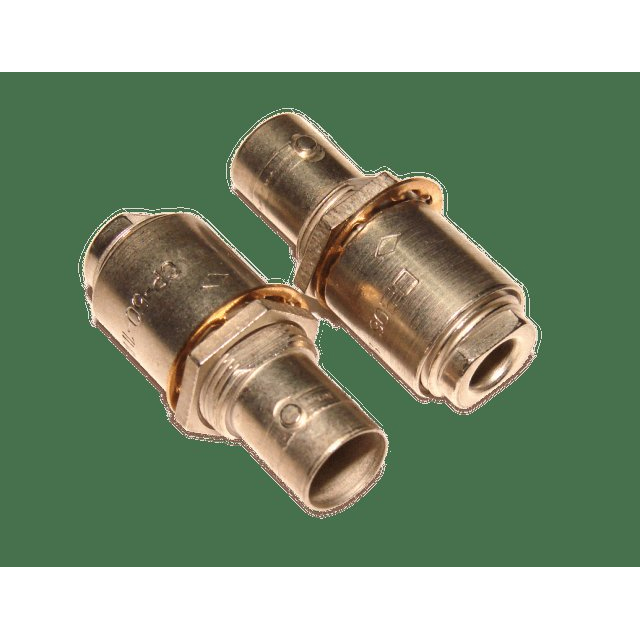

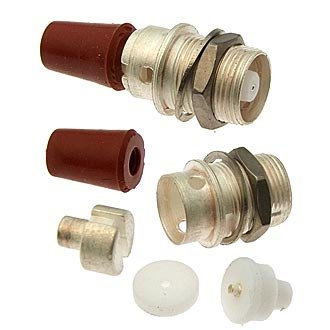

Назначение разъёма СР50-101ФМВ «5»

СР50-101ФМВ «5» — это высокочастотный разъём (соединитель) типа СР-50, предназначенный для соединения радиочастотных трактов с волновым сопротивлением 50 Ом. Изделие обеспечивает электрическое и механическое сопряжение коаксиальных кабелей с аппаратурой, приборами и блоками передачи сигнала. Основная задача разъёма — сохранить целостность высокочастотного сигнала на всём протяжении тракта, минимизируя потери и отражения на стыке.

Разъём применяется в системах передачи сигналов, где требуется байонетное или резьбовое соединение. Конструктивное исполнение — прямое, что делает его удобным для монтажа на кабеле при построении компактных и прямых линий связи без изгибов.

Подтверждённые технические особенности

Соединитель рассчитан на работу в диапазоне частот от 0 до 3000 МГц. Масса изделия составляет около 3,4 грамма. Сопротивление контактов равно 0,01 Ом. Сопротивление изоляции — не менее значения, установленного действующими стандартами, что обеспечивает надёжную работу в высокоскоростных трассах.

Краткое описание из каталога указывает на применение полиэтилена в конструкции. Полиэтиленовая изоляция в высокочастотных разъёмах такого класса играет роль диэлектрика, стабилизирующего волновое сопротивление и снижающего потери сигнала.

• Тип: высокочастотный разъём серии СР-50.
• Волновое сопротивление тракта: 50 Ом.
• Диапазон рабочих частот: 0–3000 МГц.
• Масса: около 3,4 г.
• Конструктивное исполнение: прямое.
• Сопротивление контактов: 0,01 Ом.
• Сопротивление изоляции: не менее указанного в стандартах.
• Материал изоляции: полиэтилен.
• Приёмка: «5».
• Год выпуска: 90–92.

Совместимость и область применения

Разъём предназначен для работы с коаксиальными кабелями марок РК50-1-11, РК50-1-12, РК50-1-21 и РК50-1-22. Такие кабели относятся к тонким высокочастотным линиям с волновым сопротивлением 50 Ом и используются для передачи сигналов в измерительной, связной и радиотехнической аппаратуре.

Благодаря прямому исполнению и малой массе СР50-101ФМВ «5» подходит для монтажа в составе кабельных сборок, соединительных шнуров и внутриблочных трактов. Байонетное или резьбовое соединение обеспечивает надёжную фиксацию и повторяемость параметров при многократном сочленении и расчленении.

Производство и статус

Изделие выпускается по ТУ ОЮ0.364.032ТУ на заводе АО «Копир». Статус жизненного цикла — активно. Категория товара — СР. Производитель в данных каталога не указан отдельной строкой, однако сведения о выпуске привязаны к указанному предприятию и техническим условиям.

Практическое применение

1. Монтаж коаксиальных кабелей РК50-1-11, РК50-1-12, РК50-1-21 и РК50-1-22.
2. Соединение радиочастотных трактов с волновым сопротивлением 50 Ом.
3. Построение прямых кабельных сборок для передачи сигналов в диапазоне до 3000 МГц.
4. Использование в составе высокоскоростных трасс, где важны стабильное контактное сопротивление и надёжная изоляция.

Приёмка «5» и годы выпуска 90–92 указывают на то, что изделие относится к проверенной временем номенклатуре высокочастотных соединителей. Для подбора разъёма под конкретную задачу следует ориентироваться на тип кабеля, требуемый диапазон частот и способ соединения — байонетный или резьбовой.
