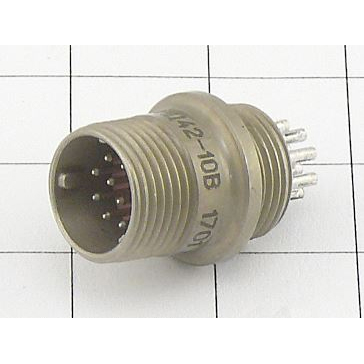

СНЦ42-30-Г-В (СНЦ42-30/14В-1-Г-В)

Цена:

1550 ₽

Технические характеристики

СНЦ42-30-Г-В (или СНЦ42-30/14В-1-Г-В) — это герметичная приборная вилка цилиндрического разъёма серии СНЦ42, предназначенная для надёжного соединения в электрических цепях. Она используется с кабельными розетками СНЦ13 или переходами для работы с постоянным, переменным током (до 3 МГц) и импульсными сигналами.

Разъём имеет 30 контактов, максимальную токовую нагрузку до 2 А на контакт (суммарно до 30 А) и рабочее напряжение до 140 В (амплитудное). Сопротивление контактов — не более 45 мОм, изоляции — не менее 5000 МОм, а скорость утечки гелия при давлении 0,294 МПа минимальна (не более 10⁻⁵ Па·см³/с).

Работает во всеклиматическом исполнении при температурах от -60°C до +85°C, атмосферном давлении до 1,3·10⁻¹¹ Па и вибрациях до 500 Гц с ускорением 400 м/с². Обеспечивает до 250 сочленений-расчленений и наработку от 2000–13000 часов.

Индекс "Г " указывает на угловое положение изолятора в корпусе вилки, "В " — на всеклиматическое исполнение, без кожуха (приборная часть). Покрытие контактов: никель на штырях, золото на гнёздах; трёхшпоночная поляризация предотвращает ошибки соединения. Соответствует ТУ ГЕ0.364.245 и др.

Описание

Назначение разъёма СНЦ42-30-Г-В

СНЦ42-30-Г-В (СНЦ42-30/14В-1-Г-В) представляет собой герметичную приборную вилку цилиндрического разъёма серии СНЦ42. Изделие предназначено для надёжного электрического соединения в составе кабельных сборок и приборных блоков. Вилка применяется совместно с кабельными розетками СНЦ13 либо с переходами, что позволяет компоновать линии передачи постоянного тока, переменного тока частотой до 3 МГц и импульсных сигналов.

Артикул изделия — 8274, категория — СНЦ42. Конструктивное исполнение относится к приборной части без кожуха, что определяет область монтажа на корпусах аппаратуры и внутри блоков, где требуется компактное герметичное подключение.

Подтверждённые технические особенности

Разъём оснащён 30 контактами. Максимальная токовая нагрузка составляет до 2 А на каждый контакт, суммарно — до 30 А. Рабочее напряжение достигает 140 В (амплитудное значение). Электрические параметры подтверждаются следующими значениями:

сопротивление контактов — не более 45 мОм;
сопротивление изоляции — не менее 5000 МОм;
скорость утечки гелия при давлении 0,294 МПа — не более 10 в минус пятой степени Па на кубический сантиметр в секунду.

Покрытие контактов выполнено комбинированно: никель на штырях и золото на гнёздах. Трёхшпоночная поляризация корпуса предотвращает ошибочное соединение частей разъёма. Изделие обеспечивает до 250 циклов сочленения-расчленения и наработку от 2000 до 13000 часов.

Условия эксплуатации и маркировка

Вилка рассчитана на всеклиматическое исполнение. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном давлении до 1,3 умноженное на 10 в минус одиннадцатой степени Па и при вибрациях частотой до 500 Гц с ускорением 400 метров на секунду в квадрате.

В обозначении изделия индекс «Г» указывает на угловое положение изолятора в корпусе вилки, индекс «В» — на всеклиматическое исполнение и отсутствие кожуха, то есть на приборное исполнение. Разъём соответствует требованиям ТУ ГЕ0.364.245 и другим применимым нормативным документам.

Применение

СНЦ42-30-Г-В востребован в приборах и кабельных линиях, где необходима герметичность, устойчивость к широкому диапазону температур, вибрациям и пониженному давлению. Благодаря тридцати контактам и комбинированному покрытию он подходит для многоканальных соединений ответственного назначения, включая измерительную, связную и бортовую аппаратуру. Совместная работа с розетками СНЦ13 и переходами позволяет строить как штатные, так и переходные соединения в пределах одной серии.
