Назначение соединителя СНЦ42-30-В-В

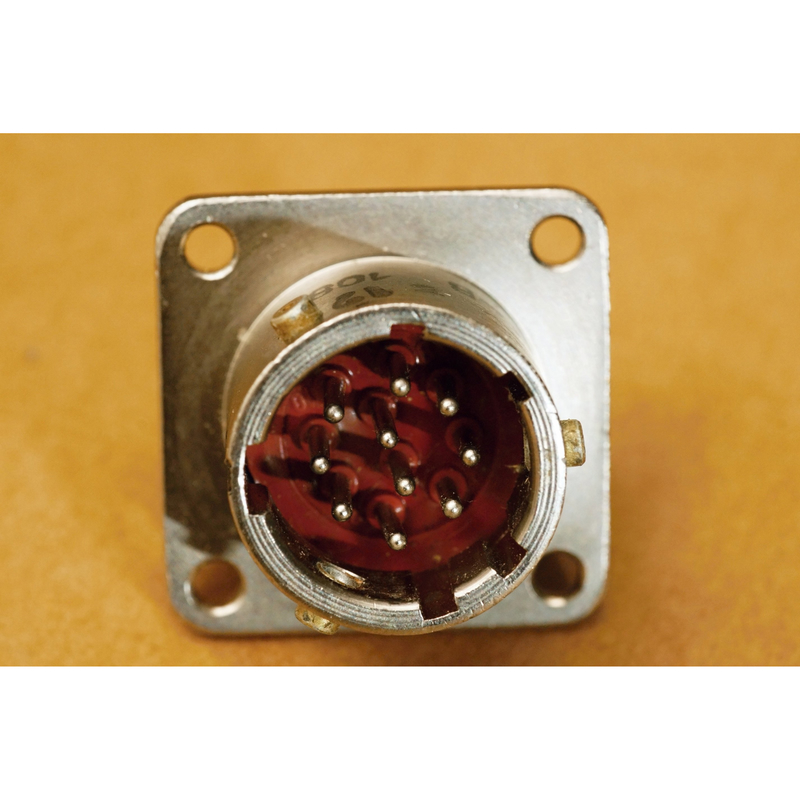

СНЦ42-30-В-В (СНЦ42-30/14В-1-В-В) — цилиндрический низкочастотный миниатюрный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется компактное и надёжное сочленение при ограниченном монтажном объёме.

Соединитель относится к типу СНЦ42 и выпускается в всеклиматическом исполнении, что допускает эксплуатацию в широком диапазоне климатических условий без потери рабочих параметров.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: СНЦ42
• Количество контактов: 30
• Условный размер корпуса: 14
• Климатическое исполнение: всеклиматическое
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия
• Максимальное рабочее напряжение: 140 В
• Максимальная токовая нагрузка на одиночный контакт: 2 А
• Общее количество сочленений-расчленений: 250
• Гарантийный срок хранения: не менее 25 лет с момента изготовления
• Минимальная наработка в различных режимах: до 2000 часов

Конструктивные особенности

Соединитель состоит из герметичной приборной вилки. Он может использоваться совместно с негерметичными кабельными розетками либо с герметичными переходами, что расширяет варианты компоновки аппаратуры. Крепление контактов выполняется методом пайки.

Важной конструктивной особенностью является трехшпоночная поляризация корпусов и многопозиционная установка изоляторов. Такое решение предотвращает несанкционированное соединение разъёмов одинакового диаметра, но разных типов, снижая риск ошибочного сочленения при монтаже и эксплуатации.

Применение и соответствие техническим условиям

Соединители СНЦ42 применяются в электрических цепях радиоэлектронной аппаратуры, включая изделия специального назначения, где предъявляются повышенные требования к надёжности коммутации, стойкости к климатическим воздействиям и стабильности параметров в течение длительного срока службы.

Изделие соответствует нескольким техническим условиям, в том числе ГЕ0.364.245 ТУ и НКЦС.434410.106 ТУ. Указанное соответствие подтверждает пригодность соединителя для применения в составе аппаратуры, проектируемой по данным нормативным документам.

Условия эксплуатации и ресурс

Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия позволяет использовать соединитель в неотапливаемых помещениях и на открытом воздухе в составе защищённой аппаратуры. Всеклиматическое исполнение охватывает эксплуатацию в условиях повышенной влажности, пониженного давления и других неблагоприятных факторов.

Ресурс по количеству сочленений-расчленений составляет 250 циклов, что соответствует применению в узлах, не требующих частой коммутации. Минимальная наработка в различных режимах достигает 2000 часов. Гарантийный срок хранения — не менее 25 лет с момента изготовления, что важно при длительном складском хранении и комплектовании долгосрочных проектов.

Краткие сведения о товаре

Артикул: 8273. Категория: СНЦ42. Производитель в представленных данных не указан. Соединитель поставляется как приборная вилка герметичного исполнения; кабельные розетки и герметичные переходы в комплектацию не входят и подбираются отдельно исходя из условий монтажа.
