Назначение соединителя

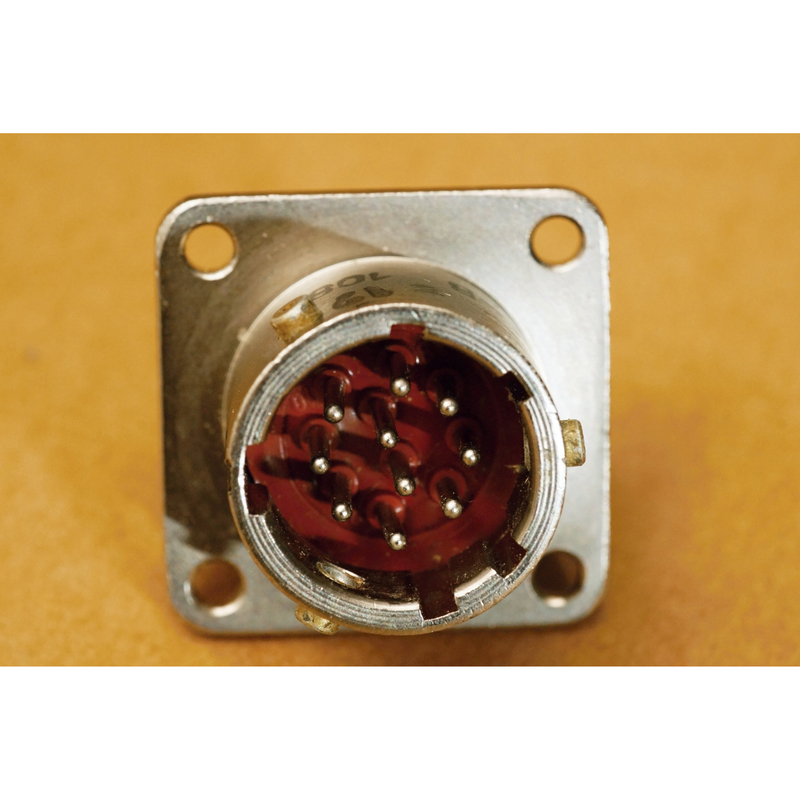

Соединитель СНЦ42-30-В-В (СНЦ42-30/14В-1-В-В) представляет собой высокогерметичный приборный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока, а также в цепях с импульсными токами. Изделие применяется для внутреннего монтажа и обеспечивает надежное электрическое соединение при эксплуатации в жестких климатических условиях.

Разъем относится к категории цилиндрических низкочастотных миниатюрных соединителей. Благодаря всеклиматическому исполнению он востребован в приборостроении, радиоэлектронной аппаратуре и системах, где требуется стабильная передача сигнала и питания.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип соединителя: цилиндрический, низкочастотный, миниатюрный.
• Количество контактов: 30.
• Условный размер корпуса: 14.
• Конструктивное исполнение: вилка приборная.
• Покрытие штырей контактов: никель.
• Покрытие гнезд контактов: золото.
• Максимальное рабочее напряжение: 140 В.
• Сопротивление контактов: не более 45 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка на одиночный контакт: 2 А.
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка: 2000 часов.
• Количество сочленений и расчленений: 250.
• Срок сохраняемости: 15 лет.

Конструкция и особенности монтажа

Соединитель оснащен трехшпоночной поляризацией корпусов и многопозиционной установкой изоляторов. Такое решение предотвращает несанкционированное соединение с другими разъемами одинакового диаметра и исключает ошибку при стыковке. Сочленение выполняется резьбовым способом, что обеспечивает механическую прочность и герметичность соединения.

Крепление контактов осуществляется пайкой. Разъем предназначен для внутреннего монтажа, то есть для установки внутри корпуса прибора или аппаратуры. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах без дополнительной защиты.

Применение

СНЦ42-30-В-В применяется в электрических цепях как постоянного, так и переменного тока, включая импульсные режимы работы. Типовые области использования:

1. Приборы и устройства радиоэлектроники, где требуется миниатюрный многоконтактный разъем.
2. Системы передачи сигналов и питания с номинальным напряжением до 140 В.
3. Аппаратура, эксплуатируемая при температурах от минус 60 до плюс 85 градусов Цельсия.
4. Оборудование, рассчитанное на длительный срок службы и хранения — до 15 лет сохраняемости.

Благодаря 30 контактам, нагрузочной способности до 2 А на контакт и низкому сопротивлению контактов, соединитель подходит для ответственных узлов, требующих надежной коммутации. Комбинация никелевого покрытия штырей и золотого покрытия гнезд снижает переходное сопротивление и повышает коррозионную стойкость контактной пары.

Комплектация и страна производства

Сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют. Производитель не указан. Артикул товара — 8272. Категория — СНЦ42.
