Назначение соединителя

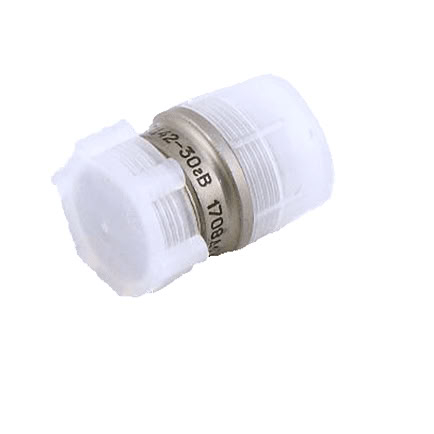

СНЦ42-30-А-В (СНЦ42-30/14В-1-А-В) — высокогерметичная приборная вилка серии СНЦ42, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсных токов. Изделие применяется там, где требуется надёжное электрическое соединение при повышенных требованиях к герметичности и устойчивости к внешним воздействиям.

Вилка относится к категории приборных соединителей и устанавливается со стороны прибора, обеспечивая коммутацию ответных частей разъёма. Климатическое исполнение — всеклиматическое, что допускает эксплуатацию в широком диапазоне условий без потери рабочих свойств.

Подтверждённые технические характеристики

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт — 2 А.
• Суммарная токовая нагрузка на соединитель — 30 А.
• Рабочая токовая нагрузка на каждый контакт — 1 А.
• Максимальное рабочее напряжение — 140 В (амплитудное значение).
• Сопротивление контактов — не более 45 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Конструктивные особенности

• Тип соединителя — СНЦ42.
• Количество контактов — 30.
• Условный размер вилки — 14.
• Конструктивное исполнение — поляризация многопозиционная.
• Климатическое исполнение — всеклиматическое.
• Способ крепления — пайка.

Размеры и эксплуатационные показатели

• Диаметр вилки — 16,5 мм.
• Длина вилки — 20 мм.
• Минимальная наработка — 2000 часов.
• Количество сочленений и расчленений — 250.
• Срок сохраняемости — 15 лет.

Условия эксплуатации

Вилка устойчива к воздействию различных факторов окружающей среды. Рабочая температура может достигать плюс 85 градусов Цельсия и опускаться до минус 60 градусов Цельсия. Изделие сохраняет работоспособность при механических воздействиях, включая вибрацию и удары, что подтверждается совокупностью заявленных механических и климатических характеристик.

Всеклиматическое исполнение и высокая герметичность позволяют использовать соединитель в условиях повышенных требований к устойчивости к внешним воздействиям, в том числе при перепадах температуры и механических нагрузках.

Область применения

СНЦ42-30-А-В (СНЦ42-30/14В-1-А-В) применяется в различных областях, включая промышленность и научные исследования, где требуется надёжное соединение в условиях повышенных требований к герметичности и устойчивости к внешним воздействиям. Благодаря 30 контактам и многопозиционной поляризации вилка подходит для организации многоканальных электрических соединений в составе приборов и оборудования.

Работа в цепях постоянного, переменного и импульсного тока делает модель востребованной при построении измерительных, испытательных и промышленных систем, где важны стабильность контактного сопротивления и высокое сопротивление изоляции. Артикул изделия — 8270, категория — СНЦ42.
