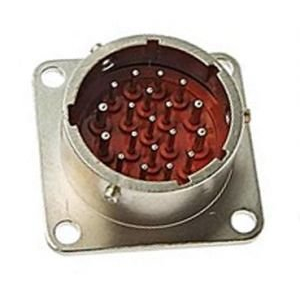

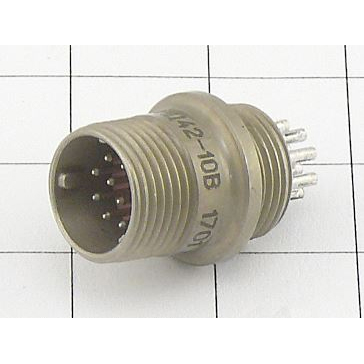

СНЦ42-19-В (СНЦ42-19/12В-1-В) — герметичная приборная вилка серии СНЦ42, предназначенная для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Изделие применяется для внутреннего монтажа в составе электрических устройств и рассчитано на эксплуатацию в сложных климатических условиях. Соединители серии СНЦ42 включают герметичные приборные вилки и негерметичные кабельные розетки, что позволяет компоновать узлы различной конфигурации.

Назначение и область применения

Вилка СНЦ42-19-В предназначена для электрического соединения цепей постоянного, переменного и импульсного тока внутри приборов и блоков. Благодаря герметичному исполнению она может использоваться в оборудовании, работающем в условиях повышенной влажности и перепадов температур. Основные области применения:

• измерительное оборудование;
• источники питания;
• стабилизаторы напряжения;
• прочие электрические устройства с внутренним монтажом.

Технические характеристики

Параметры соединителя подтверждаются данными каталога серии СНЦ42:

• Количество контактов: 19;
• Условный размер корпуса: 12;
• Максимальная токовая нагрузка на контакт: 2 А;
• Суммарная токовая нагрузка на соединитель: от 10 А до 80 А;
• Максимальное рабочее напряжение: 140 В;
• Сопротивление контактов: не более 45 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия;
• Минимальная наработка: 2000 часов;
• Количество сочленений-расчленений: 250.

Конструктивные особенности

Соединители СНЦ42 имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов. Такое решение предотвращает несанкционированное соединение с другими типами разъемов одинакового диаметра, что повышает надежность эксплуатации и снижает риск ошибок при монтаже.

Крепление вилки осуществляется пайкой. Контактные поверхности выполнены с покрытием: никель для штырей и золото для гнезд. Сочетание покрытий обеспечивает стабильность переходного сопротивления и долговечность соединения при многократных сочленениях.

Условия эксплуатации и ресурс

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 85 градусов Цельсия, что позволяет использовать его в аппаратуре, работающей в сложных климатических условиях. Минимальная наработка составляет 2000 часов, а ресурс по количеству сочленений-расчленений — 250 циклов. Герметичное исполнение вилки защищает контактную группу от воздействия внешней среды при внутреннем монтаже.
