Назначение разъёма СНЦ4-10/20Р-1

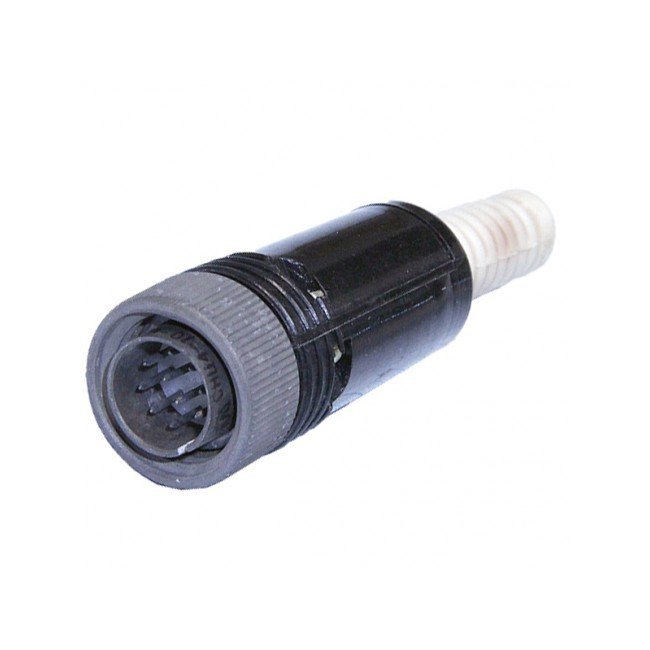

СНЦ4-10/20Р-1 — это цилиндрический электрический разъём, получивший широкое распространение на территории СССР и в странах Восточной Европы. Изделие относится к категории СНЦ4 и представляет собой блочную (приборную) розетку, предназначенную для подключения различных электрических устройств и передачи электрических сигналов между узлами аппаратуры. Артикул товара — 8266.

Конструктивно разъём выполняется в цилиндрическом корпусе и рассчитан на объёмный монтаж, то есть на пайку проводников непосредственно к контактным элементам. Такое исполнение делает его удобным для установки внутри приборов, блоков и шкафов, где требуется компактное и надёжное соединение.

Подтверждённые технические характеристики

Ниже приведены характеристики, заявленные для данной модели разъёма.

• Тип: розетка блочная (приборная).
• Количество контактов: 10.
• Диаметр контактов: 1 миллиметр.
• Номинальное напряжение: 250 вольт.
• Рабочий ток: 5 ампер.
• Температурный диапазон: от минус 60 до плюс 85 градусов Цельсия.
• Герметичность: нет.
• Материал изолятора: пластмасса.
• Метод монтажа: объёмный.
• Сопротивление контактов: не более 0,005 (значение указано в соответствии с данными каталога).

Габаритные и присоединительные размеры

Разъём имеет компактные размеры, что позволяет применять его в плотной компоновке. Габаритные размеры составляют 28 на 28 на 24 миллиметра. Диаметр корпуса равен 17,8 миллиметра, ширина корпуса — 28 миллиметров, высота корпуса — 19,5 миллиметра.

Условия эксплуатации и применение

Разъём СНЦ4-10/20Р-1 используется в различных промышленных и военных приложениях благодаря своей надёжности и устойчивости к неблагоприятным условиям эксплуатации. Он способен работать при высокой влажности — до 98 процентов при температуре плюс 25 градусов Цельсия, а также в широком диапазоне атмосферного давления: от 5 до 800 миллиметров ртутного столба.

Заявленный ресурс работы достигает 1000 циклов соединения, а минимальная наработка на отказ составляет 5000 часов. Эти показатели делают разъём подходящим для длительного использования в сложных условиях, включая аппаратуру, к которой предъявляются повышенные требования по износостойкости и стабильности контакта.

Основные сферы применения

1. Подключение электрических устройств внутри приборов и блоков.
2. Промышленное оборудование, где требуются компактные многофункциональные соединения.
3. Военная и специальная аппаратура, эксплуатируемая при широком диапазоне температур и давления.
4. Системы, работающие при повышенной влажности.

Таким образом, СНЦ4-10/20Р-1 представляет собой надёжную приборную розетку на 10 контактов, рассчитанную на напряжение 250 вольт и ток 5 ампер, с объёмным монтажом и пластмассовым изолятором. Совокупность характеристик делает её востребованным решением для ответственных электрических соединений.
