Назначение соединителя СНЦ4-10/20

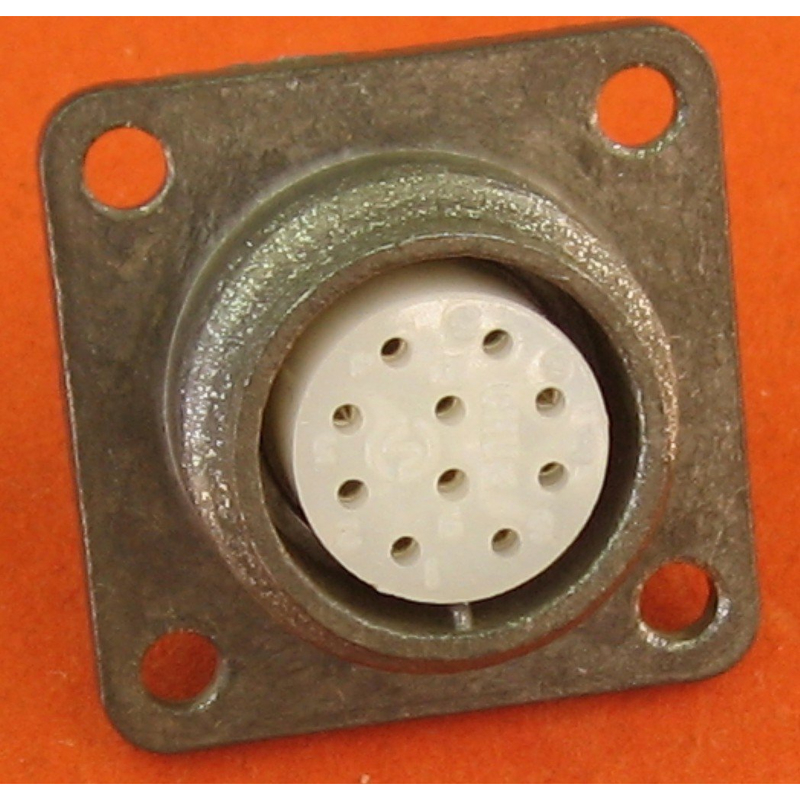

СНЦ4-10/20 представляет собой блочный низкочастотный цилиндрический соединитель, выполненный в виде приборной розетки. Такие изделия применялись в составе разъёмных соединений, где одна часть закрепляется на корпусе прибора, а ответная кабельная вилка обеспечивает подключение жгута или кабеля. Соединитель состоит из двух частей: кабельной вилки и приборной розетки. Кабельная часть имеет кожух, а приборная часть кожуха не имеет.

Одной из областей применения, для которых выпускались данные соединители, являются видеомагнитофоны. Приборная розетка монтируется непосредственно на шасси или корпусе устройства и служит неподвижным ответным элементом для кабельной вилки.

Конструктивные и электрические параметры

Розетка относится к цилиндрическим низкочастотным соединителям. Условный размер корпуса — 20. Контактная группа включает 10 контактов диаметром 1 миллиметр с посеребрением, что обеспечивает стабильный электрический контакт при многократных сочленениях.

Основные подтверждённые характеристики:

• Тип — цилиндрический, низкочастотный.
• Функциональность — розетка блочная, приборная.
• Количество контактов — 10.
• Диаметр контактов — 1 миллиметр, покрытие посеребрённое.
• Условный размер корпуса — 20.
• Сопротивление изоляции — 1000 мегаом.
• Диапазон рабочих частот — до 2000 герц.
• Ток на контакт — до 5 ампер.
• Рабочее напряжение — 250 вольт.
• Ресурс — 1000 циклов сочленения.
• Минимальная наработка — 5000 часов.

Указанные параметры определяют область применения розетки: слаботочные и низкочастотные цепи с напряжением до 250 вольт и током на контакт до 5 ампер.

Условия эксплуатации и климатическое исполнение

Соединитель выпускался в климатическом исполнении УХЛ, что подразумевает работу в условиях умеренного и холодного климата. Изделие сохраняет работоспособность в расширенном температурном диапазоне и при повышенной влажности.

Климатические параметры:

• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность — 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление — от 5 до 800 миллиметров ртутного столба.

Такие характеристики позволяют применять розетку как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры, включая условия пониженного атмосферного давления.

Соответствие стандартам и происхождение

Соединители СНЦ4-10/20 соответствуют нормам и требованиям ГЕО.364.242ТУ. Изделия производились в СССР в период с 1976 по 1991 год. Информация о производителе в карточке товара не указана.

Применение и особенности подбора

Приборная розетка устанавливается на корпусе или панели устройства и образует с кабельной вилкой разъёмное соединение. Благодаря отсутствию кожуха приборная часть рассчитана на крепление в составе самого изделия, тогда как кабельная вилка имеет защитный кожух.

При подборе и замене следует учитывать:

1. Совместимость по условному размеру корпуса — 20, поскольку сочленение возможно только с ответной частью соответствующего типоразмера.
2. Число и диаметр контактов — 10 контактов диаметром 1 миллиметр с посеребрением.
3. Допустимые электрические нагрузки — напряжение до 250 вольт и ток на контакт до 5 ампер.
4. Климатические условия эксплуатации в пределах от минус 60 до плюс 85 градусов Цельсия.
5. Ограниченный ресурс — 1000 циклов сочленения и минимальная наработка 5000 часов.

Соблюдение этих условий обеспечивает корректную работу соединителя в составе низкочастотных цепей и сохраняет заявленные технические параметры в течение установленного ресурса.
