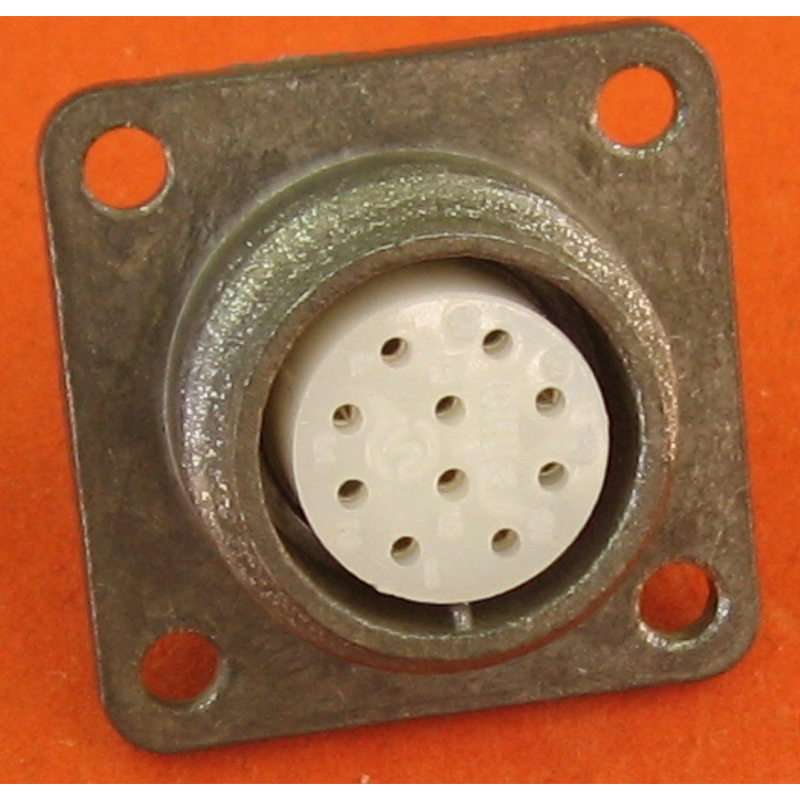

Назначение соединителя СНЦ4-10-В-С-К

СНЦ4-10-В-С-К представляет собой вилку цилиндрического электрического соединителя серии СНЦ4. Изделие предназначено для коммутации электрических цепей как постоянного, так и переменного тока. Соединители этого типа применяются в устройствах, работающих на частотах до 3 МГц и при напряжении не более 700 В. Для конкретного исполнения СНЦ4-10-В номинальное рабочее напряжение составляет 24 В.

Вилка является ответной частью разъёмного соединения и устанавливается в тех местах электрической схемы, где требуется обеспечить надёжный и многократно разъединяемый контакт. Артикул изделия — 8262, категория — СНЦ4.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для соединителей данного типа. Значения, зависящие от исполнения контактов, указаны отдельно.

• Номинальный рабочий ток определяется диаметром контактов: для контактов диаметром 5 миллиметров он составляет 12,5 ампера, для контактов диаметром 3,5 миллиметра — 5 ампер.
• Номинальное рабочее напряжение конкретного варианта СНЦ4-10-В — 24 вольта.
• Допустимое напряжение для серии в целом — не более 700 вольт.
• Верхняя граница рабочей частоты — до 3 мегагерц.
• Температурный диапазон эксплуатации — от минус 40 до плюс 85 градусов Цельсия.
• Степень защиты соответствует стандартам, позволяющим применять соединитель в различных условиях.

Вилки и розетки выполняются из прочных материалов, что обеспечивает надёжность и долговечность соединений. Устройства могут иметь разные конфигурации и размеры, что позволяет использовать их в ограниченных пространствах.

Конструкция и область применения

Серия СНЦ4 объединяет вилки и розетки, образующие разъёмные пары. Вилка СНЦ4-10-В-С-К является частью такой пары и подключается к соответствующей розетке. Конструкция ориентирована на многократное сочленение и расчленение без потери качества электрического контакта.

Основные направления применения:

1. Промышленное оборудование, где требуются устойчивые к внешним воздействиям разъёмы.
2. Бытовая электроника, включая устройства с низким рабочим напряжением.
3. Системы, работающие с постоянным или переменным током в пределах указанных номиналов.
4. Устройства, эксплуатируемые в диапазоне температур от минус 40 до плюс 85 градусов Цельсия.

Соединители СНЦ4-10-В часто используются там, где предъявляются повышенные требования к надёжности и долговечности соединения. Благодаря разнообразию конфигураций и размеров они подходят для компоновки в стеснённых условиях.

Комплектация и важные замечания

Поставляется вилка как самостоятельное изделие. Ответная часть — розетка — в комплект не входит и подбирается отдельно в рамках серии СНЦ4. Перед выбором конкретного исполнения следует учитывать, что номинальный рабочий ток определяется диаметром контактов, поэтому при подборе необходимо ориентироваться на фактическое значение для данной модификации.

Рабочее напряжение конкретного варианта СНЦ4-10-В составляет 24 вольта, что существенно ниже предельного значения для серии в целом. Это необходимо учитывать при проектировании цепи и не превышать указанный номинал.
