Назначение

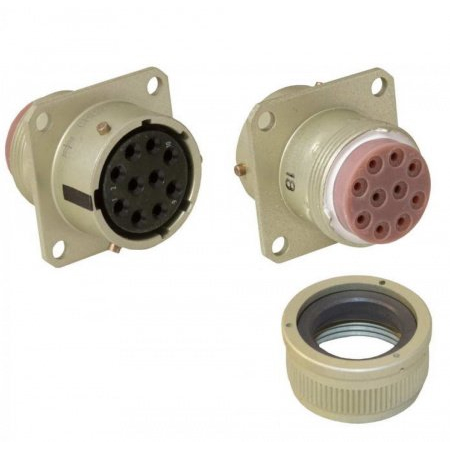

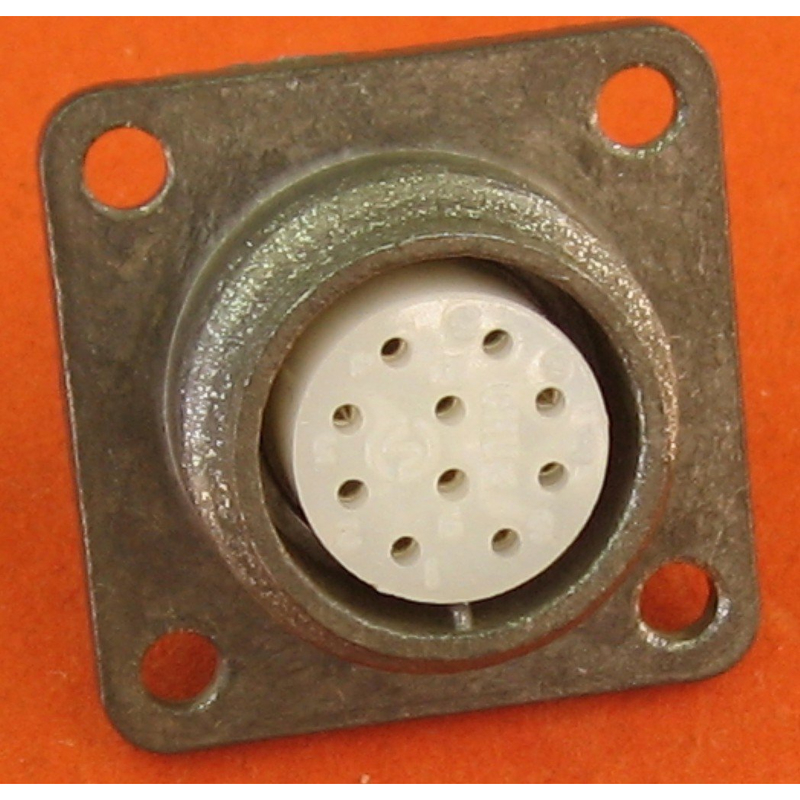

СНЦ4-10-20 представляет собой цилиндрическую блочную (приборную) розетку низкочастотного соединителя серии СНЦ4. Изделие предназначено для объёмного монтажа и обеспечивает электрическое соединение цепей постоянного и переменного тока в составе приборов, блоков и кабельных сборок. Розетка устанавливается непосредственно на корпусе устройства и образует ответную часть для вилки соответствующего типоразмера серии СНЦ4.

Соединители этой серии выпускались в СССР в период с 1976 по 1991 год, поэтому изделие широко встречается в составе эксплуатируемого и ремонтируемого оборудования, а также в составе сохранившихся комплектующих.

Подтверждённые особенности

Электрические параметры

• Количество контактов: 10.
• Диаметр контактов: 1 миллиметр.
• Материал контактов: серебряное покрытие (Ag).
• Рабочее напряжение: 250 вольт.
• Рабочий ток: 5 ампер.
• Сопротивление изоляции: не менее 1000 мегаом.
• Сопротивление контактов: не более 0,005 ома.

Габариты и конструкция

• Габаритные размеры: 28 на 28 на 24 миллиметра.
• Диаметр корпуса: 17,8 миллиметра.
• Материал вставки (изолятора): пластмасса.
• Метод монтажа: объёмный.
• Цвет изделия: тёмно-серый.
• Тип исполнения: розетка блочная (приборная), цилиндрическая.

Условия эксплуатации

• Температурный диапазон: от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Атмосферное давление: от 5 до 800 миллиметров ртутного столба.

Применение

Розетка СНЦ4-10-20 применяется там, где требуются надёжные разъёмные электрические соединения: в промышленном оборудовании, контрольно-измерительных приборах, блоках автоматики и научных исследованиях. Десять контактов с серебряным покрытием позволяют передавать сигнальные и силовые цепи в пределах указанных рабочих значений напряжения и тока.

Благодаря стойкости к широкому диапазону температур и высокой влажности изделие подходит для работы в неотапливаемых помещениях, на открытых площадках и в условиях пониженного атмосферного давления. Малое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность соединения при длительной эксплуатации.

При подборе ответной части следует учитывать тип исполнения розетки, число и диаметр контактов, а также способ монтажа, чтобы обеспечить механическую и электрическую совместимость соединителя в составе конкретного устройства.
