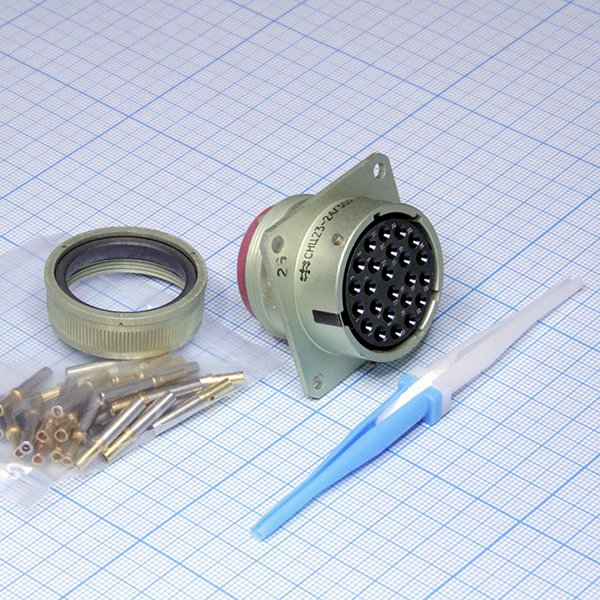

СНЦ3М-24/30Р-6 «1» — это модернизированная розетка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока.

Основное назначение

Она используется для внутреннего монтажа в климатическом исполнении В 5.1 и соответствует требованиям для объектов атомной энергетики. Соединитель герметичный, экранированный, с резьбовой фиксацией в соединенном положении.

Технические характеристики

• Количество контактов: 24 шт. диаметром 1,5 мм.

• Условный размер корпуса: 30.

• Токовая нагрузка: 10 А на одиночный контакт, суммарно 80 А на соединитель.

• Максимальное рабочее напряжение: 310 В.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Дополнительные параметры

Температура перегрева контактов — не более 20 °С. Скорость утечки воздуха при перепаде давления до 392,3 кПа — не более 0,15 л/ч. Минимальная наработка — 20 000 ч, срок сохраняемости — не менее 10 лет. Покрытие контактов — золото.
