| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

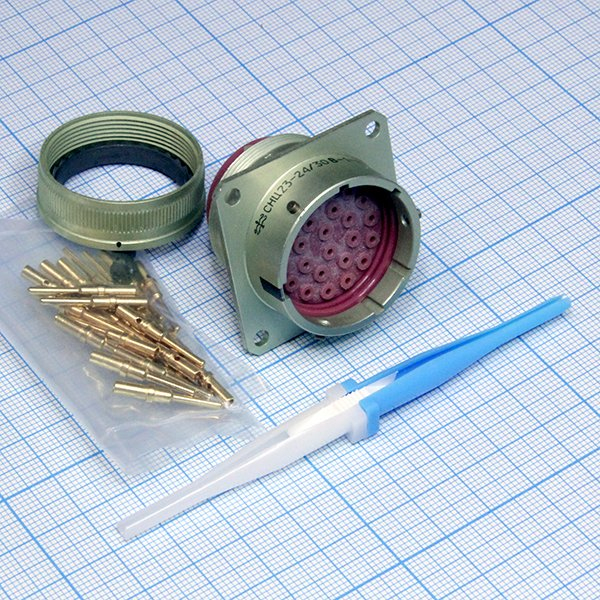

80705СНЦ3М-24/30Р-6 | Год: 89, «1» |  | > 29 шт. | |||||
80706СНЦ3М-24/30Р-6 | Год: 90, «1» |  | > 24 шт. |
Соединители СНЦ3М — это модернизированные герметичные экранированные низкочастотные цилиндрические разъёмы , предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц ) и импульсного токов.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Технические условия | АШДК.434410.073 ТУ |
| Максимальное рабочее напряжение | 535 В |
| Токовая нагрузка на одиночный контакт | от 10 А до 40 А |
| Суммарная токовая нагрузка на соединитель | от 80 А до 120 А |
| Диаметры контактов | 1,5 мм; 3 мм; 3,5 мм |
| Сопротивление контактов | ≤ 2,5 мОм (1,5 мм); ≤ 1,2 мОм (3 мм, 3,5 мм) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Утечка воздуха | ≤ 0,15 л/ч (при перепаде до 392,3 кПа) |
| Количество сочленений | 100 циклов |
| Минимальная наработка | 20 000 часов |
| Срок сохраняемости | 10 лет |
Конструктивные особенности
Типы исполнения :
Вилка герметичная (штыревые контакты)
Розетка с прямым корпусом и резьбой на хвостовой части
Розетка с угловым корпусом
Сочленение корпусов : резьбовое
Поляризация : одношпоночная
Контакты : вилка — штыревые, розетка — гнездовые
Присоединение металлорукава : резьбовой гайкой или сваркой (для розеток с гнездовыми контактами)
Обозначение
Разшифровка СНЦ3М-24/30ВП11 :
СНЦ — соединитель низкочастотный цилиндрический
3 — типоразмер корпуса
М — модернизированный
24 — количество контактов
30 — условный диаметр корпуса
В — вилка (Р — розетка)
П11 — модификация исполнения
Применение
СНЦ3М широко используются в электро-, радио- и контрольно-измерительных приборах благодаря герметичности, экранированию и надёжности сочленения.
