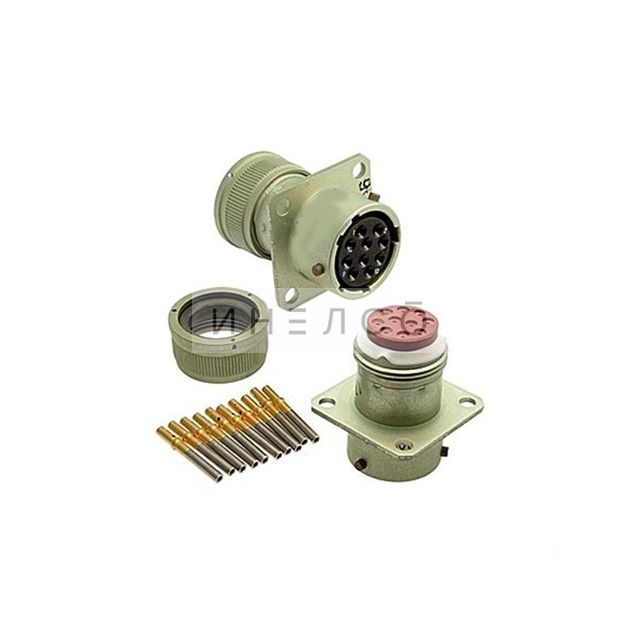

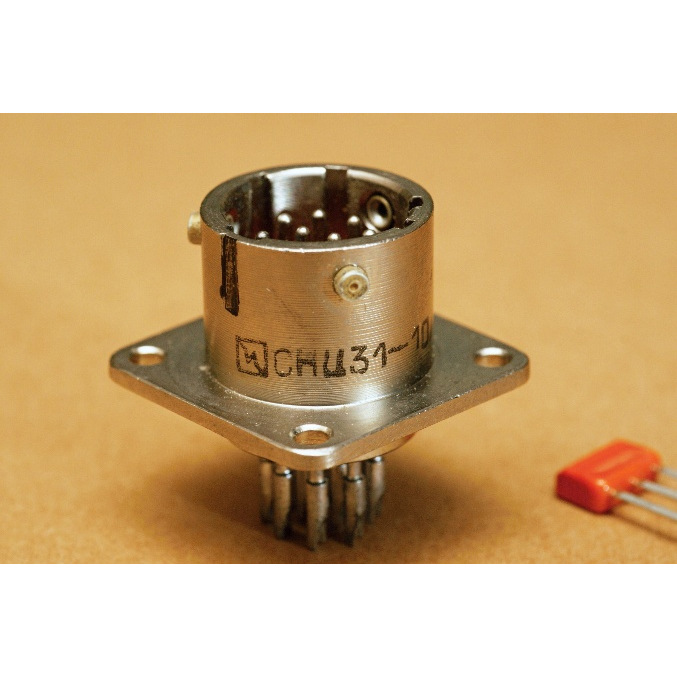

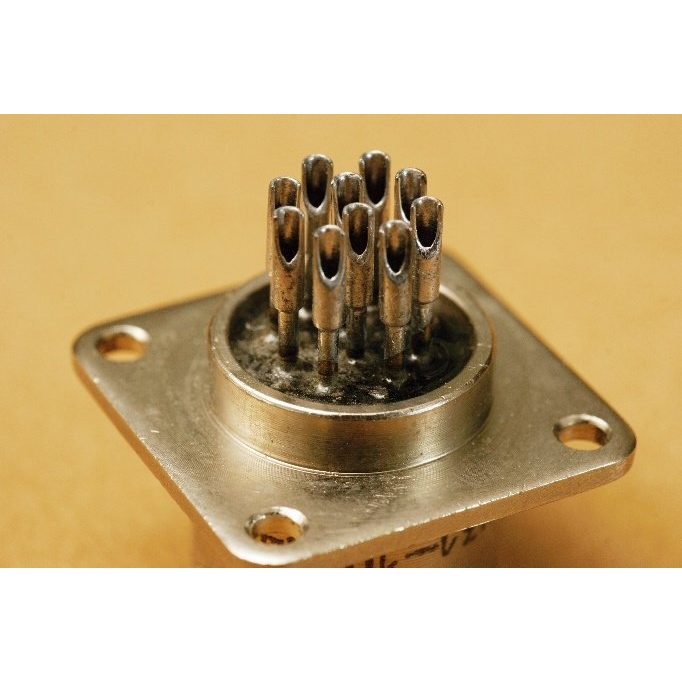

СНЦ31-10/14В-1-Б-В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

СНЦ31-10/14В-1-Б-В 1994г.

СНЦ31-10/14В-1-Б-В — это герметичная байонетная вилка, относящаяся к серии соединителей СНЦ30 и СНЦ31, разработанная для работы в различных электрических цепях. Эти соединители предназначены для использования в авиационной, космической, военной и бытовой технике.

Технические характеристики

Количество контактов : 10
Сопротивление контактов : не более 35 мОм
Сопротивление изоляции : 5000 МОм
Рабочие токовые нагрузки : до 6 А
Максимальное напряжение : до 500 В
Температурный диапазон : от -60 до +200 °C
Климатическое исполнение : В (всепогодное)
Минимальная наработка : 1000 часов
Минимальный срок хранения : 15 лет

Конструктивные особенности

вилка СНЦ31-10/14В-1-Б-В имеет конструкцию, обеспечивающую надежную защиту от внешних воздействий. Она может использоваться в условиях вибрации и ударных нагрузок, что делает её подходящей для применения в сложных условиях эксплуатации.

Применение

Соединители типа СНЦ31 широко применяются в:

Авиационной технике
Космических системах
Военной электронике
Бытовых устройствах

Эти соединители обеспечивают высокую надежность и долговечность, что делает их идеальными для критически важных приложений.

Описание

Назначение

СНЦ31-10/14В-1-Б-В «5» — герметичная байонетная вилка серии СНЦ31, предназначенная для коммутации электрических цепей в составе соединителей типов СНЦ30 и СНЦ31. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов: повышенной влажности, вибрации, ударных нагрузок и широкого диапазона температур. Байонетный механизм обеспечивает быстрое сочленение и расчленение, а также устойчивость к самопроизвольному размыканию при механических воздействиях.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данного исполнения соединителя. Значения соответствуют данным каталога и не подлежат расширенному толкованию.

Количество контактов: 10
Сопротивление контактов: не более 35 мОм
Сопротивление изоляции: 5000 МОм
Рабочие токовые нагрузки: до 6 А
Максимальное напряжение: до 500 В
Температурный диапазон: от минус 60 до плюс 200 °C
Климатическое исполнение: В (всепогодное)
Минимальная наработка: 1000 часов
Минимальный срок хранения: 15 лет
Приемка: «5»

Конструктивные особенности

Вилка СНЦ31-10/14В-1-Б-В «5» выполнена в герметичном исполнении, что препятствует проникновению влаги и загрязнений внутрь корпуса. Байонетное соединение фиксирует ответную часть поворотом, исключая случайное расчленение под действием вибрации. Конструкция рассчитана на эксплуатацию в условиях ударных и вибрационных нагрузок, характерных для подвижной техники и бортового оборудования. Климатическое исполнение В подтверждает пригодность изделия для работы на открытом воздухе и в помещениях с повышенной влажностью.

Применение

Соединители серии СНЦ31 востребованы в следующих областях:

Авиационная техника — бортовые системы, приборные жгуты, линии управления.
Космические системы — наземные и бортовые цепи, где важна стойкость к перепадам температур.
Военная электроника — аппаратура связи, навигации и управления.
Бытовые устройства — оборудование, требующее герметичного разъёма с длительным сроком службы.

Благодаря сочетанию герметичности, стойкости к вибрации и широкому температурному диапазону вилка СНЦ31-10/14В-1-Б-В «5» подходит для критически важных приложений, где недопустим отказ соединения. Минимальная наработка 1000 часов и срок хранения 15 лет позволяют использовать изделие в составе长期 эксплуатируемых комплексов и ЗИП.
